Простой в изготовлении кондуктор для холодной ковки

Чтобы сделать декоративные элементы из металла в виде волнистой линии, можно воспользоваться для этого самодельным кондуктором.

В сегодняшней статье расскажем, как изготовить это приспособление своими руками. Данной идеей поделился автор YouTube канала Fab2Ku.

Необходимые материалы:

  • квадратный стальной пруток;
  • швеллер;
  • круглый пруток из металла;
  • шарнирная петля.

Рекомендуем также обратить внимание еще на одну интересную идею: как сделать мощные тисы для слесарных работ(с гидравлическим приводом).

Пошаговый процесс изготовления кондуктора для холодной ковки

Простой в изготовлении кондуктор для холодной ковки Читайте также: Как сделать ручной гибочный станок своими руками

Первым делом отрезаем от стального квадратного прутка две заготовки требуемой длины. Сгибаем их в форме дуги, как показано на фото ниже.

Простой в изготовлении кондуктор для холодной ковки

После этого необходимо будет изготовить основание самоделки.

Лучше всего использовать для этого швеллер. В качестве альтернативы можно взять два куска уголка, и сварить их вместе.

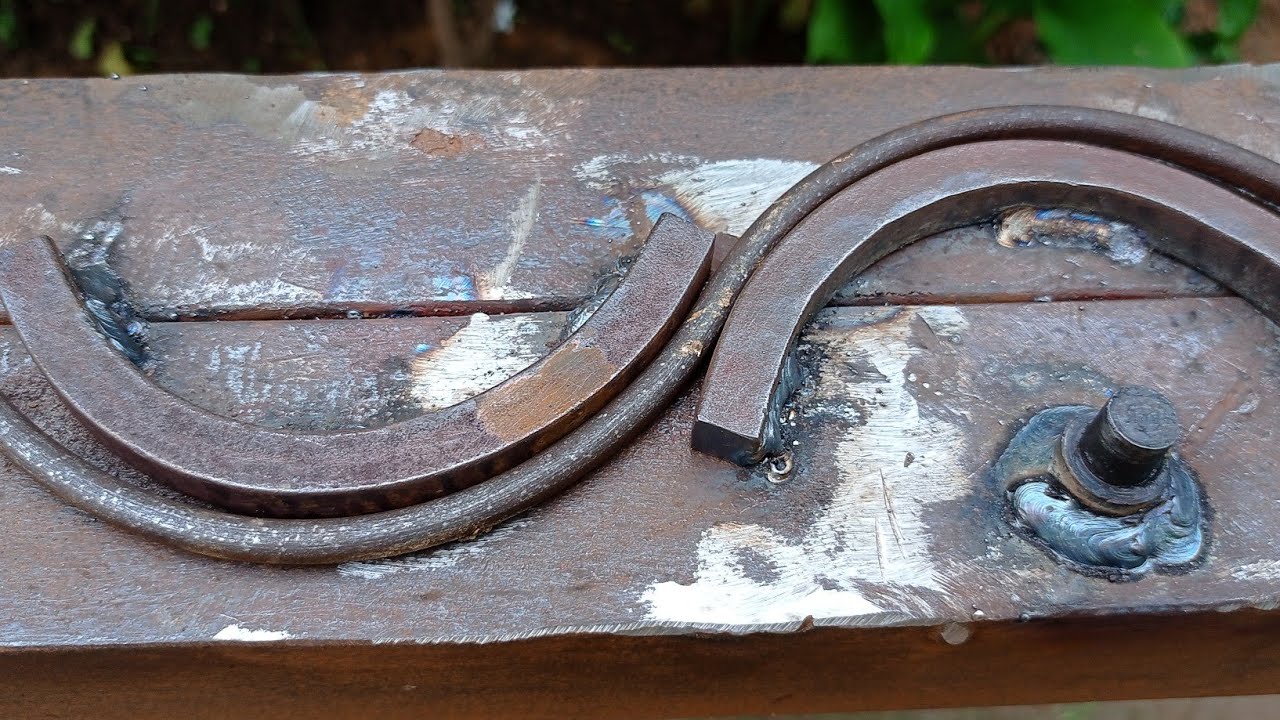

К основанию кондуктора привариваем ранее изготовленные заготовки из металлического квадратного прутка. Причем расположить их нужно таким образом, чтобы при сгибании круглого прутка получалась волнообразная форма.

Простой в изготовлении кондуктор для холодной ковки Читайте также: Простое приспособление для холодной ковки

Простой в изготовлении кондуктор для холодной ковки

На следующем этапе нам потребуется шарнирная петля.

Разбираем ее на две части: «папу» и «маму». У «папы» нужно отрезать лишнюю часть. А оставшийся «огрызок»  привариваем к основанию — по центру первой дуги.

Простой в изготовлении кондуктор для холодной ковки

Ответную часть шарнирной петли надо будет приварить к ручке, в качестве которой выступает стальной пруток круглого сечения. На некотором расстоянии приваривается упор из стального кругляка.

Простой в изготовлении кондуктор для холодной ковки Читайте также: Простое приспособление для сварки из профильной трубы

Простой в изготовлении кондуктор для холодной ковки

В завершении останется только зачистить сварные швы, и самодельное приспособление готово. Чтобы приступить к работе, нужно будет закрепить его на верстаке или на вертикальной стойке с основанием.

Простой в изготовлении кондуктор для холодной ковки

Подробно о том, как изготовить такой кондуктор для холодной ковки самостоятельно, показано в авторском видеоролике ниже. Спасибо за внимание.

Простой в изготовлении кондуктор для холодной ковки
