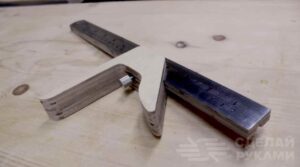

Регулируемый кондуктор для сверления отверстий под шканты

В данном обзоре автор показывает процесс изготовления регулируемого кондуктора, с помощью которого можно быстро и точно просверлить отверстия под деревянные шканты.

Само приспособление будем делать из обрезков фанеры (но можно использовать и доски). Потребуется отпилить два куска и вырезать две детали.

Распечатываем и вырезаем бумажные шаблоны, после чего приклеиваем их к заготовкам. По разметке сверлим отверстия и вырезаем продольные пазы.

Рекомендуем также прочитать статью-обзор: как изготовить простые самодельные инструменты для разметки по дереву. Для начинающих мастеров эти инструменты непременно будут полезны.

Основные этапы работ

На следующем этапе отрезаем кусок металлической трубки и забиваем его в одно из просверленных отверстий.

Далее необходимо будет отрезать деревянные шканты — вбиваем их в отверстия в обеих деталях, предварительно смазав столярным клеем ПВА. От второй детали отрезаем лишнюю часть.

Упоры из шкантов в первой (основной) детали нужны для того, чтобы можно было быстро находить центр в заготовках.

Используя вторую вспомогательную деталь, которая крепится к первой с помощью болта и барашковой гайки, можно регулировать расстояние от края заготовки до места сверления отверстия.

Подробнее о том, как сделать простой регулируемый кондуктор для сверления отверстий под шканты, можно посмотреть на видео ниже. Данный обзор создан на основе авторского видеоролика с YouTube канала 3x3Custom – Tamar.
