Роликовый гибочный станок для мастерской: очень простая конструкция

При работе с металлом нередко возникает необходимость в изготовлении гнутых деталей: например, дуг, полудуг или колец.

Изготовить такие детали без использования вспомогательных приспособлений очень сложно, а иногда и вовсе невозможно.

Поэтому если вам нужно изготовить кольца из металлической полосы или дуги из профиля (для теплицы или других металлоконструкций), советуем обратить внимание на роликовый гибочный станок. Он может быть как заводского исполнения, так и самодельными.

Роликовый гибочный станок для мастерской: очень простая конструкция

Принцип работы устройства

Роликовый гибочный станок для мастерской: очень простая конструкция Читайте также: Как распилить бревно на доски с помощью бензопилы

Конструкция гибочного станка представляет собой раму, на которой закреплены опорные ролики, а также подвижную часть с прижимным роликом.

Заготовка помещается между опорными и прижимным роликами, прижимается, после чего прокатывается вперед-назад, пока не будет достигнута требуемая форма.

По типу привода гибочные роликовые станки бывают:

  1. механические;
  2. гидравлические;
  3. электрические.

В сегодняшней статье рассмотрим процесс изготовления самодельного гибочного станка роликового типа с механическим приводом.

Устройство отличается универсальностью в использовании: подходит для работы с профильными и круглыми трубами, металлической полосой, а также стальными прутками квадратного или круглого сечения.

Материалы для изготовления приспособления

  • профтруба;
  • различные метизы (болты, гайки, шайбы);
  • круглый пруток;
  • полоса металла;
  • подшипники.

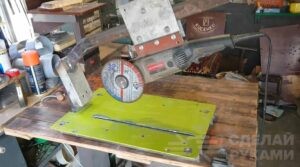

Роликовый гибочный станок для мастерской: очень простая конструкция Читайте также: Как сделать стойку с протяжкой для УШМ своими руками

Роликовый гибочный станок для мастерской: очень простая конструкция

Как сделать гибочный станок: пошаговая инструкция

Первым делом необходимо изготовить станину (или нижнюю часть) нашего самодельного приспособления.

Отрезаем кусок квадратной профтрубы, и обрезаем его с двух краев под углом 45 град. Высверливаем два крепежных отверстия для крепления опорных роликов.

Роликовый гибочный станок для мастерской: очень простая конструкция

Берем два болта, надеваем на них сначала шайбы, а потом — подшипники. Вставляем в отверстия в станине, и фиксируем гайкой.

Роликовый гибочный станок для мастерской: очень простая конструкция Читайте также: Как сделать универсальный шлифовально-отрезной станок по металлу

Роликовый гибочный станок для мастерской: очень простая конструкция

В верхней части станины высверливаем еще три отверстия: под две направляющие стойки и резьбовую шпильку (в данном случае используется длинный болт).

Роликовый гибочный станок для мастерской: очень простая конструкция

Роликовый гибочный станок для мастерской: очень простая конструкция

Прижимной блок также изготавливаем из профильной трубы, но края можно не обрезать, оставляем их прямыми. К профилю крепится прижимной ролик, изготовленный из стальной болванки.

Роликовый гибочный станок для мастерской: очень простая конструкция Читайте также: Пистолет-держатель для баллончиков с аэрозольной краской

Роликовый гибочный станок для мастерской: очень простая конструкция

Изготавливаем и устанавливаем направляющие. Соединяем нижнюю и верхнюю части приспособления вместе.

Роликовый гибочный станок для мастерской: очень простая конструкция

На последнем этапе останется только изготовить из стальной полосы ручку, которая затем крепится к прижимному ролику.

Роликовый гибочный станок для мастерской: очень простая конструкция

Роликовый гибочный станок для мастерской: очень простая конструкция

Чтобы можно было зажимать гибочный станок в слесарных тисках, к нижней части станины привариваем кусок уголка или, например, отрезок квадратного прутка.
