Ручной роликовый листогиб своими руками — инструмент для работы с листовым металлом

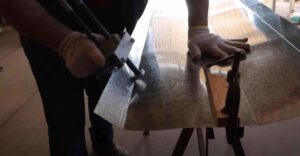

Используя данный самодельный инструмент, можно изготовить различные изделия из листового металла — например, ендовы, коньки, отливы и т.д.

Эти же элементы кровли можно изготовить и на листогибочном станке. Однако, в отличие от станка, ручной роликовый листогиб позволяет выполнять работу «по месту», и даже в условиях ограниченного пространства.

Помимо этого, при помощи самодельного приспособления можно сгибать заготовки из листового металла по криволинейной траектории.

Принцип работы ручного роликового листогиба довольно прост

При протягивании самодельного инструмента вдоль заготовки роликовый механизм (подшипники) формирует ровную линию сгиба.

С каждым новым проходом надо понемногу сгибать лист металла, пока не будет достигнут требуемый угол сгиба — в процессе работы все станет понятно.

Возможно, вам также интересно будет прочитать статью: как самостоятельно изготовить мощную «болгарку» из бензопилы.

Процесс изготовления роликового листогиба своими руками

Необходимые материалы:

  • холоднокатаный швеллер;
  • профильная труба;
  • подшипники;
  • стальной круглый пруток;
  • крепеж — болты с гайками.

Ручной роликовый листогиб своими руками — инструмент для работы с листовым металлом

Первым делом отрезаем кусок швеллера подходящей длины (в нашем случае около 30-40 см).

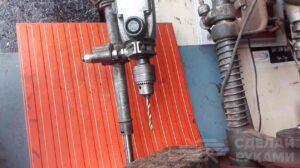

Делаем разметку и сверлим в заготовке четыре отверстия. В этих местах с помощью болтов будут крепиться четыре подшипника.

Ручной роликовый листогиб своими руками — инструмент для работы с листовым металлом

По торцам заготовки необходимо будет прорезать два паза, в которые будут устанавливаться пара торцевых подшипников.

Ручной роликовый листогиб своими руками — инструмент для работы с листовым металлом

Чтобы их закрепить, в полках швеллера нужно просверлить отверстия, в которые затем надо вставить болты.

Ручной роликовый листогиб своими руками — инструмент для работы с листовым металлом

По центру швеллера между двумя парами подшипников необходимо просверлить еще два отверстия, в которые будут вставляться две штанги из стального круглого прутка.

С внутренней стороны швеллера приваривается заготовка из профильной трубы, в которой просверлены уже два направляющих отверстия.

Ручной роликовый листогиб своими руками — инструмент для работы с листовым металлом

Сборка самодельного приспособления

На следующем этапе в просверленные отверстия устанавливаем параллельно друг другу две штанги.

Ручной роликовый листогиб своими руками — инструмент для работы с листовым металлом

На конце двух штанг крепится еще одна заготовка из квадратной профильной трубы (предварительно в ней необходимо высверлить отверстия). Таким образом, обе штанги будут перемещаться одновременно, так как скреплены вместе.

Ручной роликовый листогиб своими руками — инструмент для работы с листовым металлом

На штангах крепятся подшипники (рабочие ролики), которые и будут сгибать листовой металл. Сбоку швеллера сверлим отверстие, и вкручиваем фиксирующий барашковый болт, который будет фиксировать одну из штанг.

Ручной роликовый листогиб своими руками — инструмент для работы с листовым металлом

Подробно о том, как сделать ручной роликовый листогиб для работы с листовым металлом, можно посмотреть в авторском видеоролике ниже. Идеей поделился автор YouTube канала Sandro Volpini.
