Ручной зажим из слесарных клещей и звездочки от мотоцикла

Иногда ручной зажим-клещи (они же слесарные или как их еще часто называют — сварочные клещи) не справляется с определенными задачами.

Например, стандартный зажим не способен зафиксировать заготовку или деталь, находящуюся на определенном расстоянии от края стола.



В данном случае не составит никакого труда расширить его функциональные возможности. Изобретать велосипед мы не будем — просто удлиним прижимные губки.

Ручной зажим из слесарных клещей и звездочки от мотоцикла

Ручной зажим из слесарных клещей и звездочки от мотоцикла Читайте также: Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

И для этого нам как раз пригодится звездочка от мотоцикла — какая-нибудь старая или ржавая, которая лежит без дела в мастерской или гараже.

Основные этапы работ

Первым делом вооружаемся болгаркой с отрезным кругом и вырезаем из звездочки «сердцевину».

Ручной зажим из слесарных клещей и звездочки от мотоцикла

Затем из этой «сердцевины» отрезаем боковые части — они и будут использоваться для изготовления ручного зажима.

Ручной зажим из слесарных клещей и звездочки от мотоцикла

Ручной зажим из слесарных клещей и звездочки от мотоцикла Читайте также: Универсальный угловой шаблон для сварки и столярных работ

Впрочем, не только они. Дуги с зубчиками, которые отрезали в самом начале, тоже пригодятся.

В одной из них необходимо просверлить отверстие. Потом с помощью болта крепим две боковины от «сердцевины». То, что получилось, мы привариваем к металлической пластине.

Ручной зажим из слесарных клещей и звездочки от мотоцикла

Лишнюю часть полосы отрезаем — в итоге получилась у нас прижимная губка.

Ко второй половинке звездочки также надо приварить губку из полосы металла, но уже меньшего размера. А потом уже привариваем «удлинители» к зажиму-клещам.

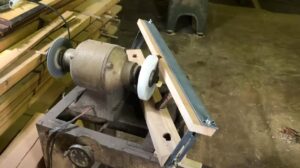

Ручной зажим из слесарных клещей и звездочки от мотоцикла Читайте также: Как сделать регулируемый подручник для заточного станка

Ручной зажим из слесарных клещей и звездочки от мотоцикла

Подробнее о том, как сделать ручной зажим из слесарных клещей и звездочки от мотоцикла, смотрите в видеоролике на сайте.

https://youtu.be/DpiTCZOCMPo
