Самодельная мини струбцина из подручных материалов

Если для работы в гараже или мастерской вам нужна простая и компактная струбцина для фиксации металлических и деревянных заготовок — ее можно изготовить своими руками.

Идея самоделки принадлежит автору YouTube канала AX Creates.

Для изготовления самодельной струбцины потребуется минимум материалов и времени. Правда, без сварки не обойтись.

Советуем также прочитать статью: как заточить сверло с помощью простой самодельной «насадки» для болгарки.

Конструкция струбцины очень простая, состоит из трех основных элементов: резьбовой шпильки, двух прижимов и барашковой гайки.

Основные этапы работ

Первым делом необходимо изготовить два прижима. Для этого отрезаем четыре куска толстого металла.

Самодельная мини струбцина из подручных материалов

Свариваем заготовки попарно перпендикулярно друг другу. К верхней части одного из прижимов привариваем втулку из стальной круглой трубы, ко второму — удлиненную гайку.

Самодельная мини струбцина из подручных материалов

После этого изготавливаем самодельную барашковую гайку.

Для этого нам потребуется обычная шестигранная гайка подходящего диаметра, по бокам которой нужно приварить два отрезка круглого прутка.

Самодельная мини струбцина из подручных материалов

Когда все три детали готовы, зачищаем сварные швы болгаркой.Самодельная мини струбцина из подручных материалов

Далее отрезаем кусок резьбовой шпильки подходящей длины. Накручиваем на нее прижимы. Сверху нужно накрутить гайку.

Самодельная мини струбцина из подручных материалов

Самодельная мини струбцина из подручных материалов

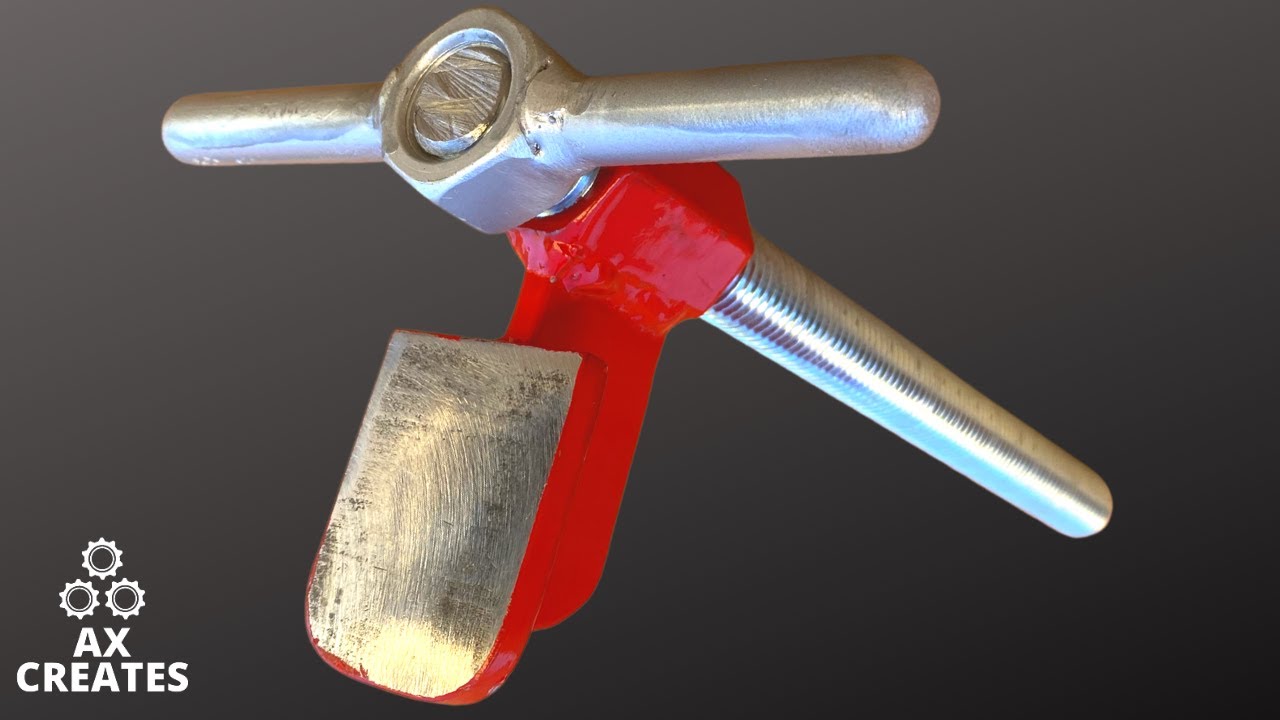

На последнем этапе останется только покрасить зажим, и можно пользоваться.

Самодельная мини струбцина из подручных материалов

Пошаговый процесс изготовления самодельной струбцины вы можете посмотреть в видеоролике ниже.
