Самодельная монтажная струбцина из старого ручного зажима

В данном обзоре расскажем, как из старого ручного зажима изготовить самодельную монтажную струбцину для домашней мастерской.

Необходимые материалы:

  1. стальная полоса;
  2. резьбовая шпилька или кусочки болта без головки;
  3. металлические шайбы;
  4. шестигранные гайки.

Идея изготовления самоделки принадлежит автору YouTube канала AX Creates.

Возможно, вам также интересно будет прочитать статью: как собрать настольный мини токарный станочек по дереву

Изготовление самодельной монтажной струбцины состоит из нескольких основных этапов — рассмотрим весь процесс работ пошагово, и в итоге из обычного хлама получим полезный инструмент, готовый к использованию.

Самодельная монтажная струбцина из старого ручного зажима

Шаг 1: доработка ручного зажима

Первым делом необходимо будет доработать ручной зажим.

Самодельная монтажная струбцина из старого ручного зажима

А именно надо будет обрезать прижимные губки. Сделать это можно с помощью болгарки или ножовки по металлу.

Самодельная монтажная струбцина из старого ручного зажима

Шаг 2: изготовление прижимных губок

Отрезаем от металлической полосы три заготовки.

Самодельная монтажная струбцина из старого ручного зажима

Размечаем заготовки маркером, после чего болгаркой вырезаем детали необходимой формы — смотрите фото ниже.

Самодельная монтажная струбцина из старого ручного зажима

На следующем этапе привариваем прижимные губки к ручному зажиму.

Самодельная монтажная струбцина из старого ручного зажима

Самодельная монтажная струбцина из старого ручного зажима

Шаг 3: изготовление направляющей для регулируемого прижима

Для этого нам потребуется кусочек металла (можно отрезать от стальной полосы) и гайка. В пластине металла сверлим отверстие, после чего привариваем гайку.

Самодельная монтажная струбцина из старого ручного зажима

После этого необходимо будет приварить направляющую к одной из прижимных губок самодельной струбцины.

Самодельная монтажная струбцина из старого ручного зажима

Шаг 4: изготовление неподвижного и регулируемого прижима

Для этого нам потребуются следующие материалы:

  • кусочки резьбовой шпильки;
  • гайки;
  • шайбы.

Самодельная монтажная струбцина из старого ручного зажима

Чтобы сделать неподвижный прижим, на кусочек резьбовой шпильки накручиваем с двух сторон две гайки, а сверху привариваем к ним стальную шайбу.

Для изготовления регулируемого прижима надеваем на отрезок резьбовой шпильки две шайбы, и обвариваем.

Самодельная монтажная струбцина из старого ручного зажима

Шаг 5: сборка приспособления

Привариваем неподвижный прижим к прижимной губке монтажной струбцины. Регулируемый прижим надо будет вкрутить в направляющую.

Самодельная монтажная струбцина из старого ручного зажима

Самодельная монтажная струбцина из старого ручного зажима

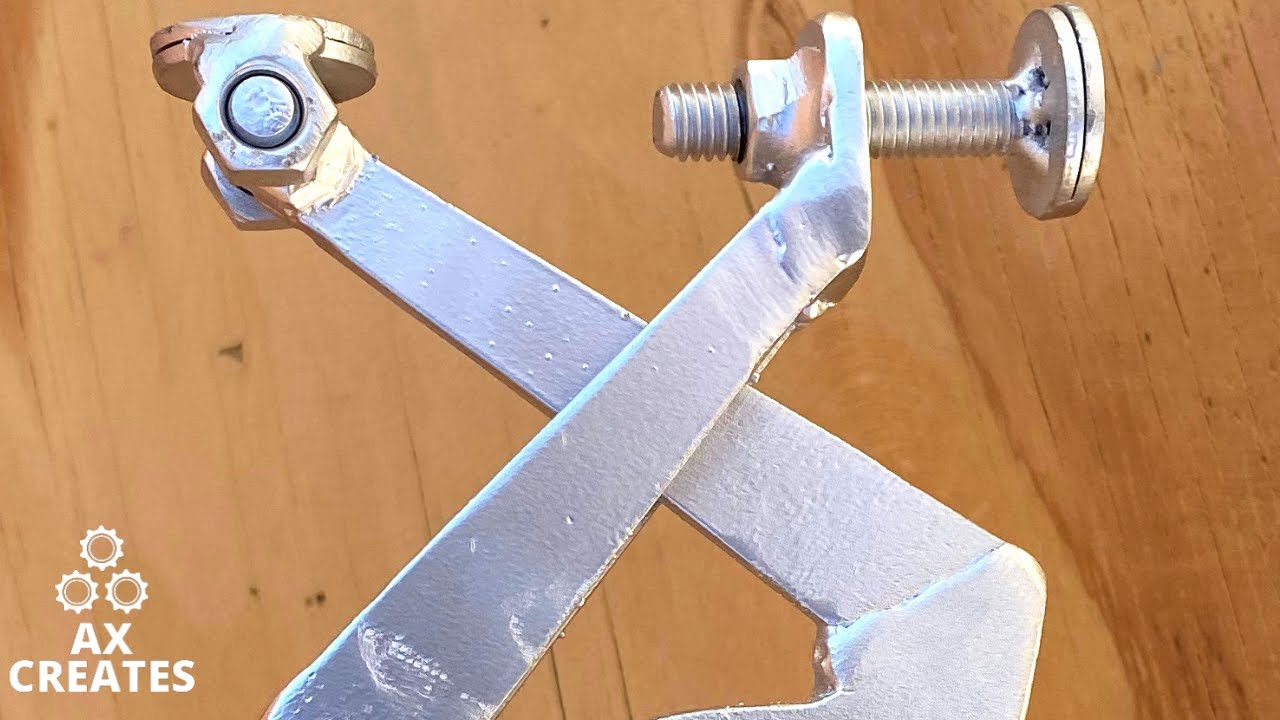

На последнем этапе останется только зачистить сварные швы лепестковым кругом, и покрасить самодельный инструмент.

Самодельная монтажная струбцина из старого ручного зажима

Самодельная монтажная струбцина из старого ручного зажима

Варианты использования монтажной струбцины можно посмотреть на фотографиях ниже:

Самодельная монтажная струбцина из старого ручного зажима

Самодельная монтажная струбцина из старого ручного зажима

Видео по теме:

Самодельная монтажная струбцина из старого ручного зажима
