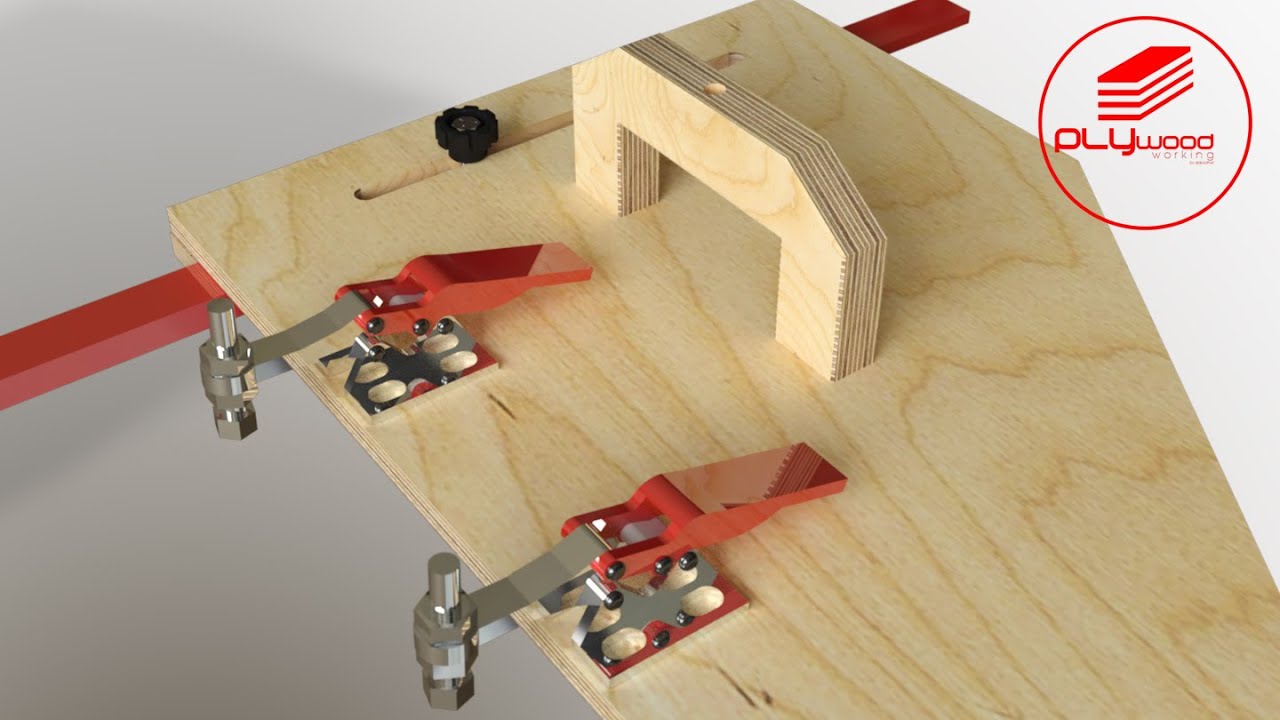

Самодельная направляющая для циркулярной пилы, лобзика и фрезера

Универсальная направляющая шина — полезный инструмент, который пригодится в домашней мастерской. Это приспособление использовать для работы с дисковой пилой, электролобзиком и ручным фрезером.

Конструкция самодельного инструмента очень простая. Состоит из:

  • направляющей шины;
  • упора;
  • линейки;
  • ручки.

Своим личным опытом изготовления универсальной направляющей шины поделился автор YouTube канала plywoodworking.

Основные этапы работ

Из фанеры вырезаем сначала заготовку прямоугольной формы. Размеры — на ваше усмотрение. Затем вырезаем из нее направляющую шину.

Самодельная направляющая для циркулярной пилы, лобзика и фрезера Читайте также: Ручной фрезер из старого пылесоса

Самодельная направляющая для циркулярной пилы, лобзика и фрезера

Самодельная направляющая для циркулярной пилы, лобзика и фрезера

С помощью ручного фрезера прорезаем паз для крепления линейки, которую мы сделаем чуть позже.

Самодельная направляющая для циркулярной пилы, лобзика и фрезера

К торцевой части направляющей шины крепится упор в виде полосы из фанеры.

Самодельная направляющая для циркулярной пилы, лобзика и фрезера Читайте также: Самодельный прижим для фуговального станка

Самодельная направляющая для циркулярной пилы, лобзика и фрезера

Самодельная направляющая для циркулярной пилы, лобзика и фрезера

Также можно прикрепить к шине алюминиевый уголок, который будет использоваться в качестве упора.

На следующем этапе из кусочков фанеры склеиваем ручку. Крепим ее к направляющей шине с помощью саморезов по дереву.

Самодельная направляющая для циркулярной пилы, лобзика и фрезера

Самодельная направляющая для циркулярной пилы, лобзика и фрезера Читайте также: Как подключить бра или люстру к электросети без штробления стены

В завершении останется только изготовить линейку. Автор использовал две алюминиевых рейки, которые он склеил вместе.

В линейке необходимо просверлить отверстие и нарезать в нем резьбу. Крепим линейку к направляющей шине с помощью барашкового болта.

Самодельная направляющая для циркулярной пилы, лобзика и фрезера

Варианты использования приспособления

Самодельный инструмент можно использовать в паре с ручной дисковой пилой, электролобзиком, а также ручным фрезером.

Самодельная направляющая для циркулярной пилы, лобзика и фрезера

Самодельная направляющая для циркулярной пилы, лобзика и фрезера Читайте также: Как заменить батарейку в сварочной маске «хамелеон»

Самодельная направляющая для циркулярной пилы, лобзика и фрезера

Самодельная направляющая для циркулярной пилы, лобзика и фрезера

Видео по теме

Пошаговый процесс изготовления универсальной направляющей шины для работы с электроинструментом показан в авторском видеоролике.
