Самодельная оснастка для работы с ручным фрезером

Используя самодельную оснастку (регулируемую направляющую шину), можно фрезеровать пазы разной ширины в заготовках из дерева и фанеры.

В сегодняшней статье мы расскажем, как изготовить такое полезное приспособление своими руками. Для этого нам потребуются:

  • фанера;
  • алюминиевые направляющие профили;
  • МДФ;
  • барашковые болты.

Своим личным опытом изготовления самодельной оснастки для ручного фрезера поделился с нами автор YouTube канала JSK-koubou.

Основные этапы работ

Первым делом отпиливаем два куска МДФ требуемого размера. Крепим к ним алюминиевые направляющие профили.

Самодельная оснастка для работы с ручным фрезером Читайте также: 2 идеи как сделать печь для сжигания мусора

Далее необходимо будет изготовить соединительные планки.

Самодельная оснастка для работы с ручным фрезером

Сначала отпиливаем два куска фанеры, вырезаем в них пазы и высверливаем отверстия. Затем приклеиваем к ним небольшие упорчики.

После этого подготавливаем еще две заготовки и крепим их к планкам. Расстояние между упорами должно быть равно ширине алюминиевого профиля.

Самодельная оснастка для работы с ручным фрезером

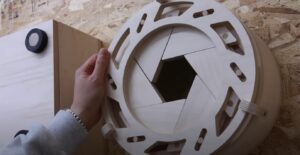

Самодельная оснастка для работы с ручным фрезером Читайте также: Инструмент для проделывания шестиугольных отверстий под головки болтов

Самодельная оснастка для работы с ручным фрезером

Обратите внимание: отверстия в соединительных планках должно находиться по центру профилей, потому что в них будут вкручиваться барашковые болты. Для этого в направляющие надо вставить квадратные гайки.

Самодельная оснастка для работы с ручным фрезером

Самодельное приспособление готово. Как оно выглядит в полной комплектации, можно посмотреть на фото ниже.

Самодельная оснастка для работы с ручным фрезером

Принцип работы направляющей шины

Самодельная оснастка для работы с ручным фрезером Читайте также: Как из старой советской тумбочки сделать современную мебель для дома

К примеру, нам нужно выфрезеровать паз в заготовке из фанеры, чтобы в него можно было вставить еще один кусок фанеры под углом 90 градусов.

Самодельная оснастка для работы с ручным фрезером

Первым делом необходимо выставить требуемое расстояние между двух частей приспособления. Ставим вторую заготовку на первую вертикально, затем зажимаем ее между неподвижной и подвижной частями самоделки. Нужная ширина выставлена.

Самодельная оснастка для работы с ручным фрезером

При помощи ручного фрезера выфрезеровываем паз в соответствии с заданным размером. Соединение получается идеальным.

Самодельная оснастка для работы с ручным фрезером Читайте также: Как из струбцины сделать пистолет для герметика

Самодельная оснастка для работы с ручным фрезером

Самодельная оснастка для работы с ручным фрезером

Самодельная оснастка для работы с ручным фрезером

Видео по теме

Пошаговый процесс изготовления оснастки для работы с ручным фрезером можно посмотреть ниже — в авторском видеоролике.

Самодельная оснастка для работы с ручным фрезеромAmazing 2D adjustment Router jig
