Самодельная столярная струбцина с храповым механизмом

В этой статье расскажем, как сделать своими руками столярную струбцину с храповым механизмом.

Самодельное приспособление предназначено для склеивания деревянных рамочек для фотографий.

Кроме того, при помощи угловой струбцины можно склеивать основания для различных изделий из дерева — шкатулок, ящичков и т.д.

Столярная струбцина с храповым механизмом пригодится мастерам, которые работают с деревом.

Однако у данной самоделки есть определенное ограничение — она не годится для склейки высоких квадратных или прямоугольных коробов из досок или фанеры, так как струбцина способна обхватить только нижнюю часть склеиваемых заготовок.

Возможно, вам интересно будет прочитать статью: самодельный гибочный станок для изготовления колец и цилиндрических деталей из металла.

Изготовление угловой столярной струбцины

Необходимые материалы:

  • фанера;
  • храповый механизм;
  • саморезы.

Первым делом от листа фанеры толщиной 18-20 мм необходимо будет отрезать четыре рейки одинаковой длины.

Делаем разметку, после чего сверлим в них сквозные отверстия с шагом 5 см. Длина реек — на ваше усмотрение.

Самодельная столярная струбцина с храповым механизмом

После этого отпиливаем еще две рейки (центральные элементы струбцины), и сверлим в них крепежные отверстия по краям.

Самодельная столярная струбцина с храповым механизмом

Соединяем «коротыши» с длинными рейками с помощью болтов с гайками.

Самодельная столярная струбцина с храповым механизмом

На следующем этапе необходимо будет изготовить угловые упоры — 4 штуки. Сверлим в них отверстия под болты, с помощью которых они будут фиксироваться на рейках.

Самодельная столярная струбцина с храповым механизмом

Упоры являются съемными — их можно переставлять на нужное расстояние, в зависимости от размера склеиваемых деталей.

Установка храпового механизма

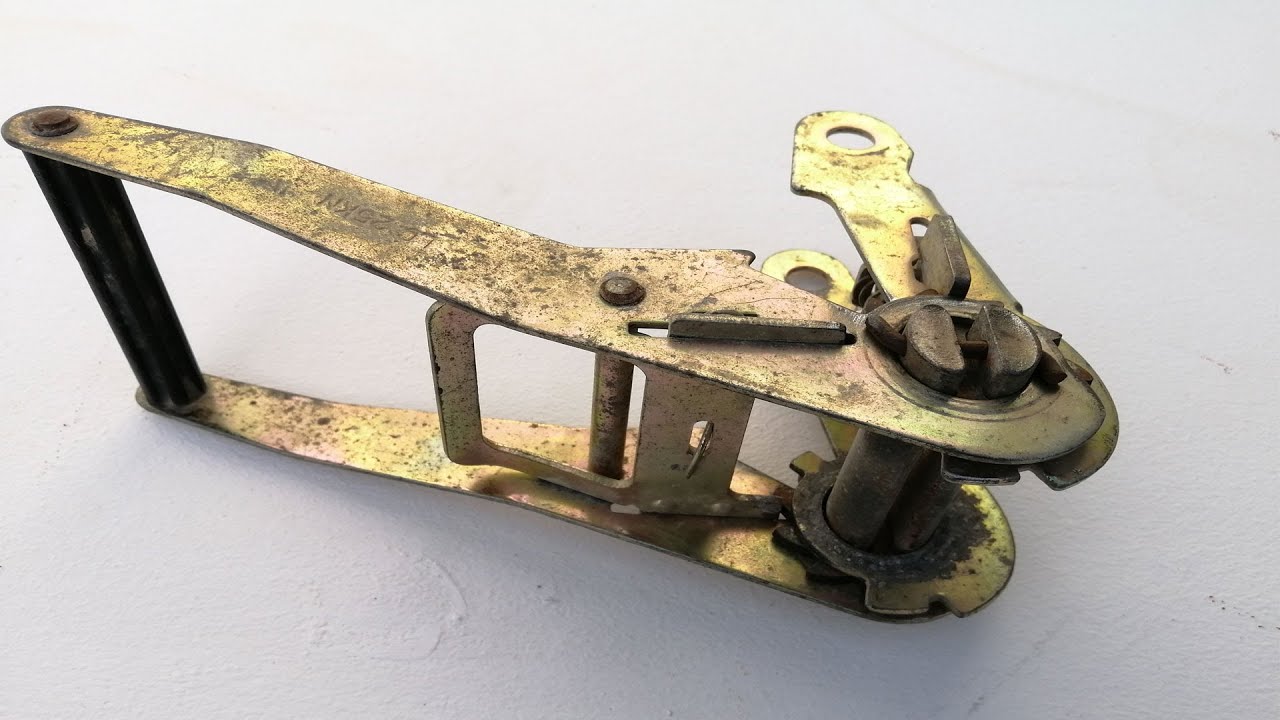

В качестве устройства для стягивания двух частей струбцины между собой используется храповый механизм для стяжных ремней. Кстати, ремень нам также потребуется — небольшой кусочек.

Самодельная столярная струбцина с храповым механизмом

Наматываем ремень на барабан храпового механизма.

Конец ремня крепится к одной части самодельной струбцины, а корпус с барабаном — к другой. В качестве крепежа используются саморезы с шайбами.

Самодельная столярная струбцина с храповым механизмом

Самодельная столярная струбцина с храповым механизмом

Как пользоваться угловой струбциной

Отпиливаем четыре заготовки из дерева или фанеры, и обрезаем края под углом 45 градусов. Края заготовок вставляем в угловые упоры, которые фиксируются на рейках с отверстиями.

После этого с помощью храпового механизма аккуратно стягиваем заготовки. При необходимости поправляем края, если с какой-либо из сторон появится перекос.

Самодельная столярная струбцина с храповым механизмом

Подробно о том, как изготовить столярную угловую струбцину с храповым механизмом, вы можете посмотреть на видео ниже. Статья подготовлена на основе видеоролика с YouTube канала ideas corner.
