Самодельная струбцина из металла: как сделать своими руками

Какой бы материал вы не обрабатывали: кусок профтрубы, стальную полосу, строительный уголок, или, к примеру, деревянный короб, перед началом работ заготовку необходимо надежно закрепить на рабочем столе.

Чем надежнее будет закреплена деталь, тем качественнее получится ее обработать (в данном случае речь идет о шлифовке).

Если полосу, уголок или тот же профиль можно без проблем зажать в слесарных тисках, то с большим деревянным коробом или широкой доской такой «трюк» уже не прокатит. Придется использовать другое зажимное устройство — струбцину.

В сегодняшней статье мы расскажем, как изготовить самодельную струбцину из металла, которая отлично подойдет для работы с заготовками среднего и большого размера.

Самодельная струбцина из металла: как сделать своими руками Читайте также: 5 простых самодельных струбцин, которые должны быть у каждого мастера

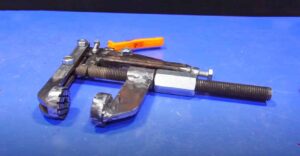

Самодельная струбцина из металла: как сделать своими руками

Своим опытом с нами поделился автор YouTube канала Creative Tool Mistry.

Приступаем к изготовлению струбцины

Конструкция самодельного приспособления состоит из:

  • вертикальной штанги;
  • неподвижного упора;
  • подвижной части с прижимом.

В качестве вертикальной штанги (или рамы струбцины) мы будем использовать отрезок стальной круглой трубы. Обычной водопроводной трубы.

Самодельная струбцина из металла: как сделать своими руками Читайте также: Быстрозажимная струбцина своими руками — нужный инструмент в домашней мастерской

Самодельная струбцина из металла: как сделать своими руками

Далее отрезаем два кусочка металлической полосы, свариваем их вместе перпендикулярно друг другу. Таким образом, у нас получится неподвижный упор, который в дальнейшем будет крепиться к верхней части штанги.

Самодельная струбцина из металла: как сделать своими руками

Самодельная струбцина из металла: как сделать своими руками

На внутренней стороне упора, которая будет соприкасаться с заготовкой, необходимо с помощью болгарки сделать насечки.

Самодельная струбцина из металла: как сделать своими руками Читайте также: Как сделать металлическую коробку (раму) для арочной калитки

Самодельная струбцина из металла: как сделать своими руками

Изготовление прижима

Отрезаем кусочек полосы, и привариваем к ее концу направляющую гайку.

Самодельная струбцина из металла: как сделать своими руками

Вкручиваем в нее длинный болт, на конце которого будет находиться прижимной «пятак», изготовленный из гайки и стальной шайбы.

Самодельная струбцина из металла: как сделать своими руками

Самодельная струбцина из металла: как сделать своими руками Читайте также: Как сделать настольную струбцину-прижим своими руками

К головке болта необходимо будет приварить еще одну гайку, в которую будет вставляться вороток.

Самодельная струбцина из металла: как сделать своими руками

Сборка подвижной части

Отрезаем небольшой кусок от круглой трубы (она должна быть большего диаметра, чем штанга). Сверлим в ней отверстие. Затем привариваем гайку, в которую вкручиваем болт.

Самодельная струбцина из металла: как сделать своими руками

Самодельная струбцина из металла: как сделать своими руками

После этого подвижную часть привариваем к прижиму, как показано на фото ниже.

Самодельная струбцина из металла: как сделать своими руками

Собираем все детали вместе

На последнем этапе останется только собрать до кучи все, что мы с вами сделали ранее. И получится самодельная струбцина.

Здесь ничего сложного нет: сначала привариваем к верхней части штанги неподвижный упор и зачищаем сварные швы.

Самодельная струбцина из металла: как сделать своими руками

Затем надеваем на штангу подвижную часть (ползун) с прижимом. Устанавливаем вороток.

Самодельная струбцина из металла: как сделать своими руками
