Самодельное приспособление для сгибания металлической полосы

Используя самодельное приспособление, можно гнуть металлические полосы — это намного удобнее и быстрее, чем сгибать заготовки в тисках с помощью рук или молотка.

Идеей изготовления самодельного приспособления с нами поделился автор YouTube канала ideas corner. Берите на заметку!

Необходимые материалы:

  • прямоугольная профтруба;
  • профиль квадратной формы;
  • металлический (строительный) уголок;
  • стальная круглая труба;
  • металлическая полоса;
  • круглые подшипники;
  • болты с шайбами и гайками.

Возможно, вам также интересно будет прочитать статью на тему: как сделать ручной удалитель сорняков — инструмент, который пригодится каждому дачнику.

Пошаговый процесс изготовления гибочного станка

Самодельное приспособление для сгибания металлической полосы Читайте также: Приспособление для быстрой разметки листового металла

Первым делом необходимо будет сделать основание конструкции. Для этого отрезаем два куска профильной трубы (прямоугольной) одинаковой длины.

Самодельное приспособление для сгибания металлической полосы

Сверлим в заготовках отверстия для установки подшипников, и свариваем их вместе.

Самодельное приспособление для сгибания металлической полосы

Далее надо изготовить направляющую — отрезаем два куска металлического уголка, и свариваем их вместе, чтобы получился квадратный профиль.

Самодельное приспособление для сгибания металлической полосы Читайте также: Гениальное решения для колки орехов своими руками

Привариваем направляющую к основанию.

Самодельное приспособление для сгибания металлической полосы

На следующем этапе необходимо изготовить пуансон, который будет вставляться в направляющую и гнуть заготовку.

В качестве пуансона используется кусок квадратной профильной трубы. На одном конце вырезаем два «ушка» с отверстиями для крепления рычага, а на другом — привариваем наконечник круглой формы (можно взять за основу кусок толстостенной круглой трубы).

Самодельное приспособление для сгибания металлической полосы

Самодельное приспособление для сгибания металлической полосы Читайте также: Как сделать станок-лобзик своими руками

В качестве рычага используется стальная круглая труба.

Отрезаем заготовку требуемой длины, и на одном из концов сверлим крепежные отверстия. Крепим рычаг к пуансону с помощью болта с гайкой.

Самодельное приспособление для сгибания металлической полосы

От металлической полосы отрезаем два «ушка», и сверлим в них крепежные отверстия. Потом привариваем их к верхней части направляющей и рычагу, как показано на фото ниже.

Самодельное приспособление для сгибания металлической полосы

Самодельное приспособление для сгибания металлической полосы Читайте также: Как сделать запирающее устройство для калитки своими руками

Далее отрезаем два куска металлической полосы, сверлим отверстия по краям, и крепим к «ушкам». В результате при движении рычага пуансон будет перемещаться внутри направляющей.

Самодельное приспособление для сгибания металлической полосы

К нижней части основания необходимо приварить кусок квадратной профтрубы, чтобы гибочный станок можно было зафиксировать в слесарных тисках.

Самодельное приспособление для сгибания металлической полосы

Самодельное приспособление для сгибания металлической полосы

В завершении останется только покрасить самодельное приспособление, и установить два опорных подшипника (или ролика).

Самодельное приспособление для сгибания металлической полосы

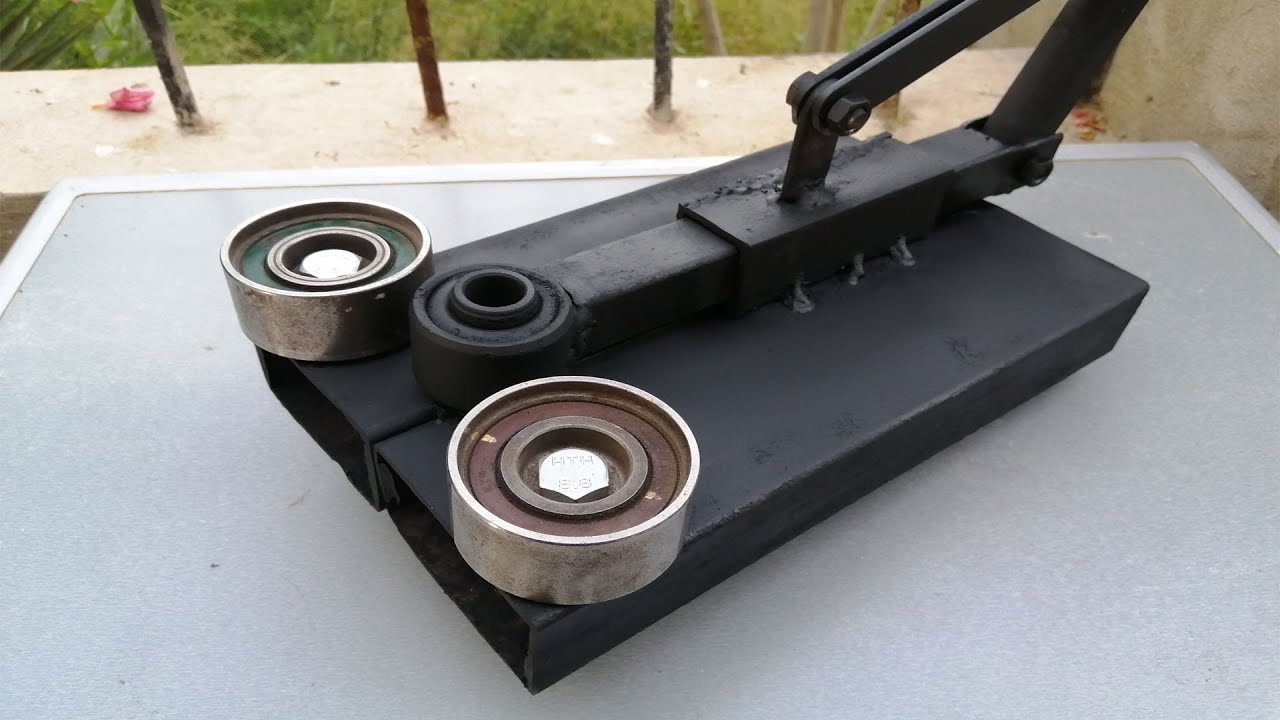

В результате у нас получилось простой гибочный станочек для сгибания металлической полосы.

Самодельное приспособление для сгибания металлической полосы

Как вы оценили бы данную самоделку — стоит ли тратить время и силы на ее изготовление? Напишите свое мнение в комментариях.
