Самодельный гибочный станок по металлу (на основе слесарных тисков)

В сегодняшней статье рассмотрим процесс изготовления самодельного гибочного станка, при помощи которого можно сгибать заготовки из тонколистового металла.

Основой самоделки являются слесарные тиски (желательно большого размера). А вторую часть приспособления мы изготовим самостоятельно.

Для этого нам потребуются следующие материалы:

  • металлическая полоса толщиной 8 мм;
  • болты с гайками;
  • стальная круглая труба.

Рекомендуем обратить внимание еще на одну интересную самоделку: шаблон-кондуктор для точного сверления отверстий в деревянных и металлических заготовках.

Что представляет собой самоделка: основные элементы конструкции

Самодельный гибочный станок по металлу (на основе слесарных тисков) Читайте также: Классная идея для хранения мелочовки в мастерской

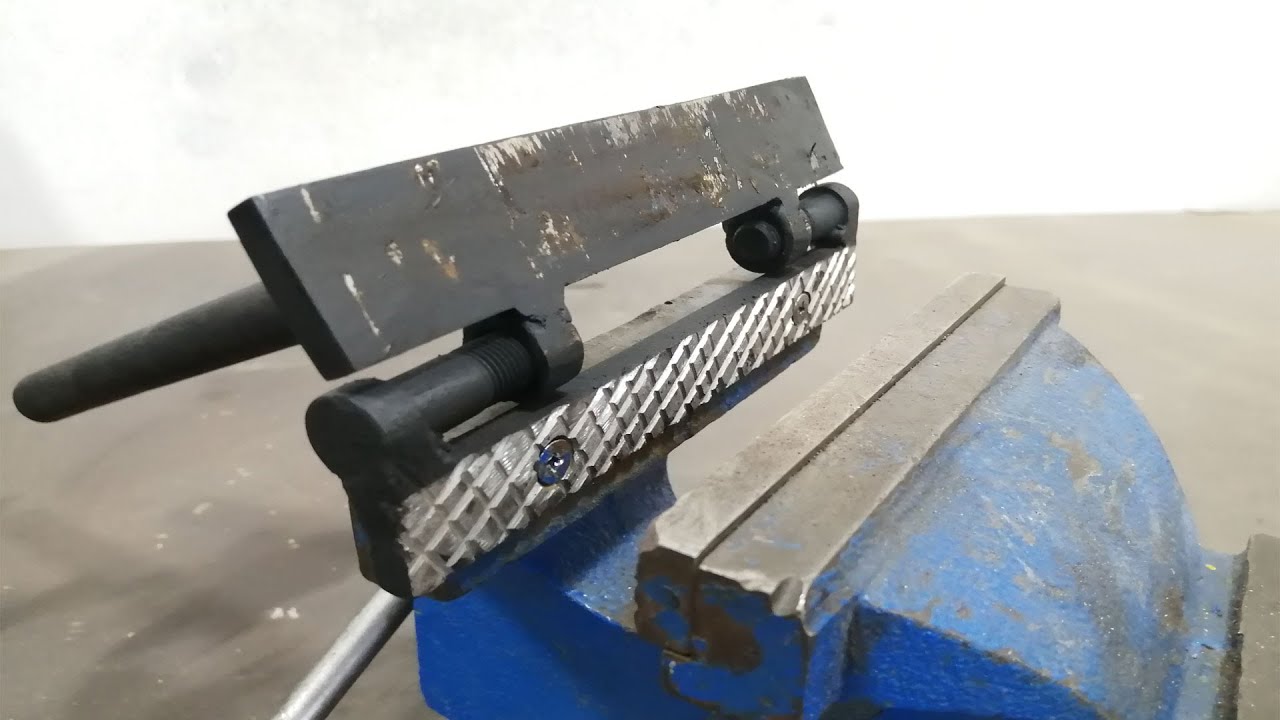

Основой самодельного приспособления являются самые обычные слесарные тиски с ходовым винтом. К тисам крепится вторая часть конструкции, которая будет сгибать листовой металл.

Состоит она из двух прижимных губок, соединенных между собой шарнирно, одна из которых прикручивается к тискам, а вторая — сгибает заготовки из листового металла.

Самодельный гибочный станок по металлу (на основе слесарных тисков)

Ко второй губке крепится ручка-рычаг, изготовленная из круглой трубы. Вместо круглой трубы можно взять и профильную трубу. Это уже на ваше усмотрение.

Пошаговый процесс изготовления гибочного станочка

В первую очередь необходимо будет отрезать две металлических полосы одинаковой длины. В данном случае длина заготовок должна быть такой же, как и длина губок слесарных тисков. Толщина металлической полосы составляет 8 мм.

Самодельный гибочный станок по металлу (на основе слесарных тисков) Читайте также: Мобильная стойка-органайзер для хранения метизов

В одной из заготовок необходимо просверлить два крепежных отверстия (для крепления к тискам). Зенковкой делаем потай под головки винтов.

Самодельный гибочный станок по металлу (на основе слесарных тисков)

Самодельный гибочный станок по металлу (на основе слесарных тисков)

Далее нам потребуется два болта с гайками. На шлифовальном станке или с помощью болгарки надо обточить грани на головках болтов и гайках.

Для удобства зажимаем болт с гайкой в патроне дрели или шуруповерта, и обтачиваем с помощью УШМ или на гриндере.

Самодельный гибочный станок по металлу (на основе слесарных тисков) Читайте также: Простые приспособления для болгарки, которые пригодятся в домашней мастерской

Головки болтов необходимо будет приварить к металлической полосе с крепежными отверстиями, а сами гайки — приварить ко второй губке.

Самодельный гибочный станок по металлу (на основе слесарных тисков)

Самодельный гибочный станок по металлу (на основе слесарных тисков)

На последнем этапе останется только приварить ручку-рычаг к подвижной губке (которая будет сгибать металл), и покрасить самодельную конструкцию.

Самодельный гибочный станок по металлу (на основе слесарных тисков)

Самодельный гибочный станок по металлу (на основе слесарных тисков) Читайте также: Как сделать модульные подставки для цветочных горшков

Самодельный гибочный станок по металлу (на основе слесарных тисков)

На неподвижной губке, которая будет прикручиваться к тискам, необходимо сделать насечки, чтобы заготовка в процессе сгибания не елозила в разные стороны.

Самодельный гибочный станок по металлу (на основе слесарных тисков)

Прикручиваем самодельное приспособление к слесарным тискам, и можно приступать к сгибанию тонколистового металла.

Делается это элементарно: вставляем заготовку между прижимными губками, потом зажимаем тиски, и сгибаем.

Самодельный гибочный станок по металлу (на основе слесарных тисков)

Как сделать такой гибочный станок по металлу, можно посмотреть в видеоролике ниже. Обзор подготовлен на основе видео с YouTube канала ideas corner.

Самодельный гибочный станок по металлу (на основе слесарных тисков)
