Самодельный инструмент для фиксации труб

Когда нужно просверлить отверстия в круглых трубах, чаще всего их зажимают в тиски, но это не очень удобно, поскольку под давлением сверху заготовка может смещаться в вертикальной плоскости. Чтобы этого избежать, лучше всего использовать самодельный инструмент для фиксации труб.

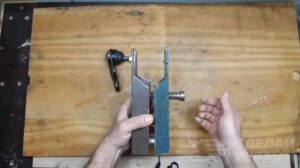

Самодельный инструмент для фиксации труб

Для изготовления данной самоделки потребуется два уголка, кусок пластины толщиной 10 мм, отрезки профильных труб, удлиненная гайка и металлическая втулка. Для работы потребуется электродрель, УШМ, сварочный аппарат и некоторые другие инструменты.



Основные этапы работ

По краям стальной пластины необходимо просверлить четыре отверстия для крепления к столу или другой рабочей поверхности. Затем к основанию нужно будет приварить отрезок профильной трубы 40х40 мм. К верхней части трубы привариваем короткий кусок профиля 20х20 мм, а к нему — удлиненную гайку.

Самодельный инструмент для фиксации труб Читайте также: Как сделать универсальный съемник для автомобилиста

Самодельный инструмент для фиксации труб

Один уголок приваривается к пластине на ребро, а ко второму необходимо приварить металлическую втулку. К длинной шпильке при помощи сварки крепится кусок стального прутка. Затем все элементы конструкции надо зачистить болгаркой и покрасить для защиты от коррозии.

Самодельный инструмент для фиксации труб

Сборка конструкции

Шпилька с ручкой вкручивается в гайку на вертикальной стойке, а к ней крепится уголок, к которому приварена втулка. Основание нужно прикрутить к столу на четыре самореза. Затем между уголками вставляется круглая труба требуемого диаметра и фиксируется в «гнезде» за счет вращения шпильки.
