Самодельный инструмент для вырубки седловин в круглых трубах

Самодельный инструмент предназначен для вырубки седловин на торцах круглых металлических труб.

Эта операция требуется, когда нужно обеспечить качественное прилегание заготовки (без зазоров) к трубе перед сваркой.

Приспособление работает в паре со слесарными тисками. Обладает небольшими размерами, прост в использовании и довольно надежен — ломаться там, по сути нечему.

В конструктивном плане инструмент состоит из двух основных частей:

  • матрица;
  • пуансон.
Самодельный инструмент для вырубки седловин в круглых трубах Читайте также: Как сделать электроножовку по металлу

Своим личным опытом изготовления самодельного инструмента для вырубки седловин поделился с нами автор YouTube канала THD TV.

Основные этапы работ

Первым делом необходимо будет сделать пуансон, который будет вырубать седловины.

Для этого берем отрезок стального кругляка и придаем нужную форму на токарном станке.

Самодельный инструмент для вырубки седловин в круглых трубах

Самодельный инструмент для вырубки седловин в круглых трубах

Самодельный инструмент для вырубки седловин в круглых трубах Читайте также: Как сделать мини токарный станок из обычной электродрели

Матрицу также делаем из стального кругляка. Сначала высверливаем в нем продольное отверстие, в которое будет входить пуансон, потом — выфрезеровываем дополнительное отверстие для входа круглой трубы.

Самодельный инструмент для вырубки седловин в круглых трубах

Обратите внимание: в данном случае инструмент предназначен для работы с трубами одного конкретного диаметра.

На следующем этапе обе детали надо будет закалить, чтобы они были более твердыми.

Самодельный инструмент для вырубки седловин в круглых трубах

Самодельный инструмент для вырубки седловин в круглых трубах Читайте также: Как сделать ручной «рубанок» для пенопласта

На пуансон надеваем пружину и шайбу, которую нужно приварить к хвостовой части.

Самодельный инструмент для вырубки седловин в круглых трубах

Самодельный инструмент для вырубки седловин в круглых трубах

Как работает приспособление

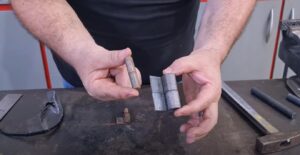

Фиксируем инструмент в слесарных тисках. Затем вставляем в отверстие кусок трубы и закручиваем прижимную губку тисков. В результате пуансон вырубает в заготовке седловину.

Самодельный инструмент для вырубки седловин в круглых трубах

Самодельный инструмент для вырубки седловин в круглых трубах Читайте также: Приспособление для разметки профильной трубы

Операция выполняется в два этапа: сначала обрезаем одну часть трубы, потом — вторую.

Самодельный инструмент для вырубки седловин в круглых трубах

Самодельный инструмент для вырубки седловин в круглых трубах

Самодельный инструмент для вырубки седловин в круглых трубах

Видео по теме

Подробно о том, как изготовить самодельный инструмент для вырубки седловин в круглых трубах, рекомендуем посмотреть в авторском видеоролике ниже. Идея классная — берите на заметку!
