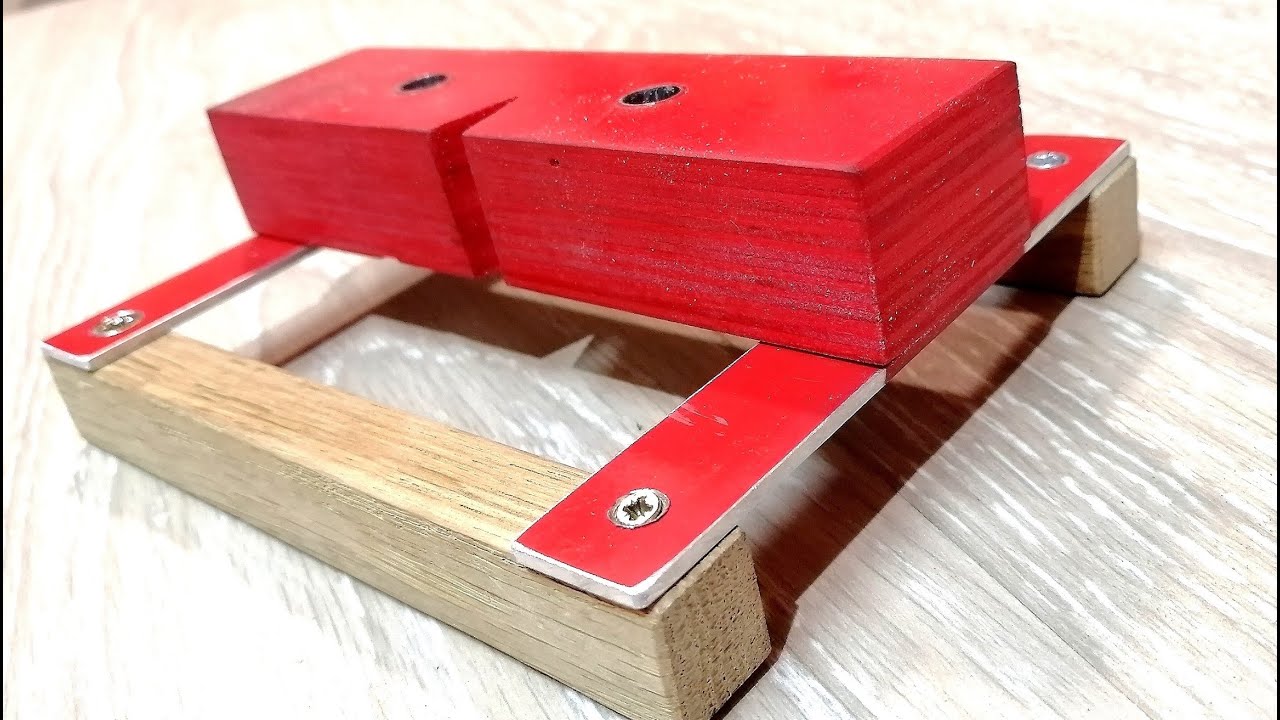

Самодельный кондуктор-центроискатель для сверления отверстий

Очень часто требуется просверлить отверстия в деревянных заготовках строго по центральной осевой линии (например, в брусках и досках – под шканты).

Самодельный кондуктор-центроискатель для сверления отверстий

Для этого можно воспользоваться кондуктором. При помощи данного приспособления можно быстро найти центр в заготовке и просверлить отверстия на заданном расстоянии друг от друга.



Сделать такой кондуктор можно своими руками из простых и доступных материалов. Для изготовления приспособления потребуется фанера, алюминиевая полоса и стальная круглая трубка.

Самодельный кондуктор-центроискатель для сверления отверстий Читайте также: Мастер показал простой способ изготовления деревянных шкантов

Самодельный кондуктор-центроискатель для сверления отверстий

Основные этапы работ

Первым делом автор вырезает две одинаковые заготовки из фанеры и склеивает их вместе. По центру необходимо будет вырезать треугольный паз.

Самодельный кондуктор-центроискатель для сверления отверстий

После этого автор делает разметку и сверлит два отверстия по разные стороны от вырезанного паза. Отверстия должны быть сквозными.



Самодельный кондуктор-центроискатель для сверления отверстий Читайте также: Простейший пресс для работы в мастерской

Самодельный кондуктор-центроискатель для сверления отверстий

На следующем этапе нужно отрезать две втулки от стальной трубки. Их необходимо запрессовать в просверленные ранее отверстия.

Отрезаем два куска алюминиевой полосы нужной длины и сверлим в них по три отверстия. Прикручиваем к основной части кондуктора.

Самодельный кондуктор-центроискатель для сверления отверстий

После этого к получившимся «лапам» надо будет прикрутить две деревянные рейки квадратного сечения. Затем останется только отшлифовать и покрасить приспособление.

Самодельный кондуктор-центроискатель для сверления отверстий Читайте также: Простое приспособление, которое пригодится столяру

Подробнее о том, как изготовить кондуктор-центроискатель для сверления отверстий, можно посмотреть в видеоролике на сайте.

Самодельный кондуктор-центроискатель для сверления отверстийУникальное устройство которое сэкономит ваше время и деньги.
