Самодельный рейсмас-чертилка для разметки по металлу

С помощью рейсмас-чертилки (или рейсмуса) можно наносить прямые линии разметки, которые идут параллельно кромке, на металлические, деревянные и другие твердые поверхности. В этой статье речь пойдет о самостоятельном изготовлении такого инструмента для работы по металлу. Хотя он подойдет и для разметки других материалов.

Самодельный рейсмас-чертилка для разметки по металлу

Чтобы сделать своими руками рейсмас-чертилку, потребуется болгарка, слесарные тиски, метчик, токарный станок, сварочный аппарат, цилиндрическая заготовка, стальной «блин», прут, винты и металлический стержень.



Первым делом необходимо приварить цилиндр к блину. Затем обрабатываем на токарном станке. В центре удлиненной части детали сверлим сквозное отверстие. Далее переходим к следующему этапу работ.

Самодельный рейсмас-чертилка для разметки по металлу Читайте также: Универсальный столик с поворотной столешницей

Самодельный рейсмас-чертилка для разметки по металлу

Процесс изготовления рейсмас-чертилки

Подготовим металлический прут, обрабатываем его на токарном станке, после чего делаем в нем продольное отверстие с одного торца. И через него же – поперечное. Проверяем: прут вставляем в первую деталь, он должен относительно свободно перемещаться в просверленном отверстии.

Самодельный рейсмас-чертилка для разметки по металлу

Нарезаем внутреннюю резьбу в продольном отверстии прута для винта. В удлиненном цилиндре первой детали сверлим боковое отверстие и также нарезаем в нем резьбу. В это отверстие будет вкручиваться винт с барашком.

Самодельный рейсмас-чертилка для разметки по металлу

Самодельный рейсмас-чертилка для разметки по металлу Читайте также: Циркулярная пила с подъемным механизмом

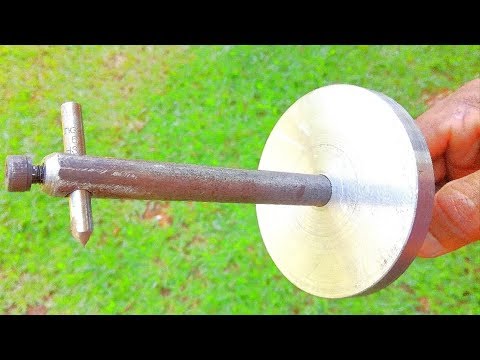

Для изготовления резца рейсмаса-чертилки, воспользуемся обломком сверла по металлу. Заточим его и закрепим винтом в поперечном отверстии прута. Готово, собираем всю конструкцию.

Перемещая прут, регулируем ширину размечаемого изделия. Резец также можно регулировать по высоте. Теперь не нужно «натягивать ниточки», искать длинные линейки. Разметка осуществляется моментально и точно!

Самодельный рейсмас-чертилка для разметки по металлуMake a marking gauge
