Самодельный роликовый трубогиб на базе гидравлического домкрата

Чтобы согнуть кольцо из профтрубы, квадратного прутка или, например, полосы металла, потребуется роликовый трубогиб.

Заводские устройства для сгибания труб стоят довольно дорого — не каждому по карману. Да и качество сборки не всегда вызывает доверие.

Поэтому в данной статье мы расскажем, как изготовить самодельный роликовый трубогиб с тремя роликами.

Идеей самоделки поделился автор YouTube канала khám phá và sáng tạo.

Самодельный роликовый трубогиб на базе гидравлического домкрата Читайте также: 6 идей как сделать кондуктор для холодной ковки

Необходимые материалы:

  • металлический уголок;
  • круглая труба;
  • подшипники;
  • стальной кругляк;
  • листовой металл;
  • профильная труба.

Возможно вас также заинтересует еще одна: как сделать ручную дрель из сгоревшей болгарки.



Основные этапы работ

Сначала необходимо изготовить основание конструкции. В идеале использовать для этого кусок швеллера. Но если под рукой нет заготовки нужного размера, то подойдут и металлические уголки.

Свариваем два уголка, чтобы получилась заготовка по форме швеллера нужного размера. По бокам вырезаем пазы для валов с роликами.

К боковым сторонам основания привариваются направляющие, изготовленные из уголков и полос листового металла. Из профильной трубы свариваем П-образную станину. Стойки вставляем в направляющие.

Самодельный роликовый трубогиб на базе гидравлического домкрата Читайте также: Станок для вырезания седловин в трубе: упрощенный вариант

Самодельный роликовый трубогиб на базе гидравлического домкрата

На следующем этапе изготавливаем три ролика (прижимной и опорные) и два корпусных подшипника.

Самодельный роликовый трубогиб на базе гидравлического домкрата

Корпусные подшипники привариваем к верхней части стоек станины. Далее устанавливаем вал с прижимным роликом.

Самодельный роликовый трубогиб на базе гидравлического домкрата

Самодельный роликовый трубогиб на базе гидравлического домкрата Читайте также: Универсальный гибочный станок из трубы

К нижней части станины приваривается крепежная площадка для гидравлического домкрата.

Самодельный роликовый трубогиб на базе гидравлического домкрата

На последнем этапе изготавливаем маховик, и крепим его к валу прижимного ролика. Устанавливаем опорные ролики. Самоделка готова.

Самодельный роликовый трубогиб на базе гидравлического домкрата

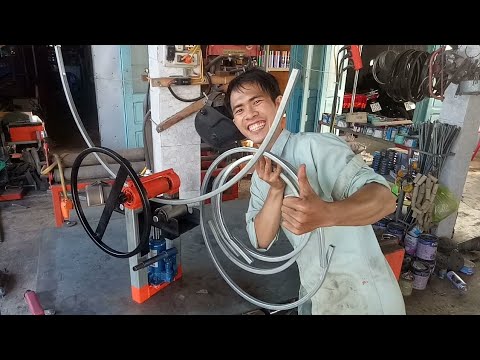

Подробно о том, как изготовить роликовый трубогиб на базе домкрата, можно посмотреть в видеоролике ниже.

Самодельный роликовый трубогиб на базе гидравлического домкратаhướng dẫn làm dụng cụ uốn sắt đơn giản tại nhà
Самодельный роликовый трубогиб на базе гидравлического домкрата
