Самодельный станок для заточки пильных дисков

В данном обзоре мастер покажет, как своими руками изготовить простенький станок, с помощью которого очень удобно и легко затачивать пильные диски.

Материалы для сегодняшней самоделки потребуются самые обычные, которые без проблем найдутся в каждой мастерской.

Для начала необходимо будет сделать основание конструкции. Подойдет кусок фанеры или ДСП. Автор использует простой кусок доски.

Прикручиваем к основанию отпиленный по размеру деревянный брусок, расположив его с края.

Самодельный станок для заточки пильных дисков Читайте также: Как сделать удобную подставку для электропаяльника

Самодельный станок для заточки пильных дисков

Самодельный станок для заточки пильных дисков

К бруску автор прикручивает кусок тонколистового металла (жести)— это будет крепление (хомут) для болгарки.

Самодельный станок для заточки пильных дисков

Самодельный станок для заточки пильных дисков

Самодельный станок для заточки пильных дисков Читайте также: Мобильная компрессорная станция для мастерской и гаража

Советуем также прочитать обзорную статью: как изготовить площадку с направляющей — для работы с электролобзиком.



Основные этапы работ

На следующем этапе автор прикручивает к основанию два бруска (это будут направляющие), расположив их по краям доски параллельно друг другу.

Самодельный станок для заточки пильных дисков

Из куска доски делаем каретку, которая будет перемещаться вперед-назад между направляющими.

Самодельный станок для заточки пильных дисков

Самодельный станок для заточки пильных дисков Читайте также: Простое самодельное приспособление для быстрой заточки пильных дисков

Чтобы каретка лучше скользила по основанию, можно смазать ее дно и боковые стороны солидолом.

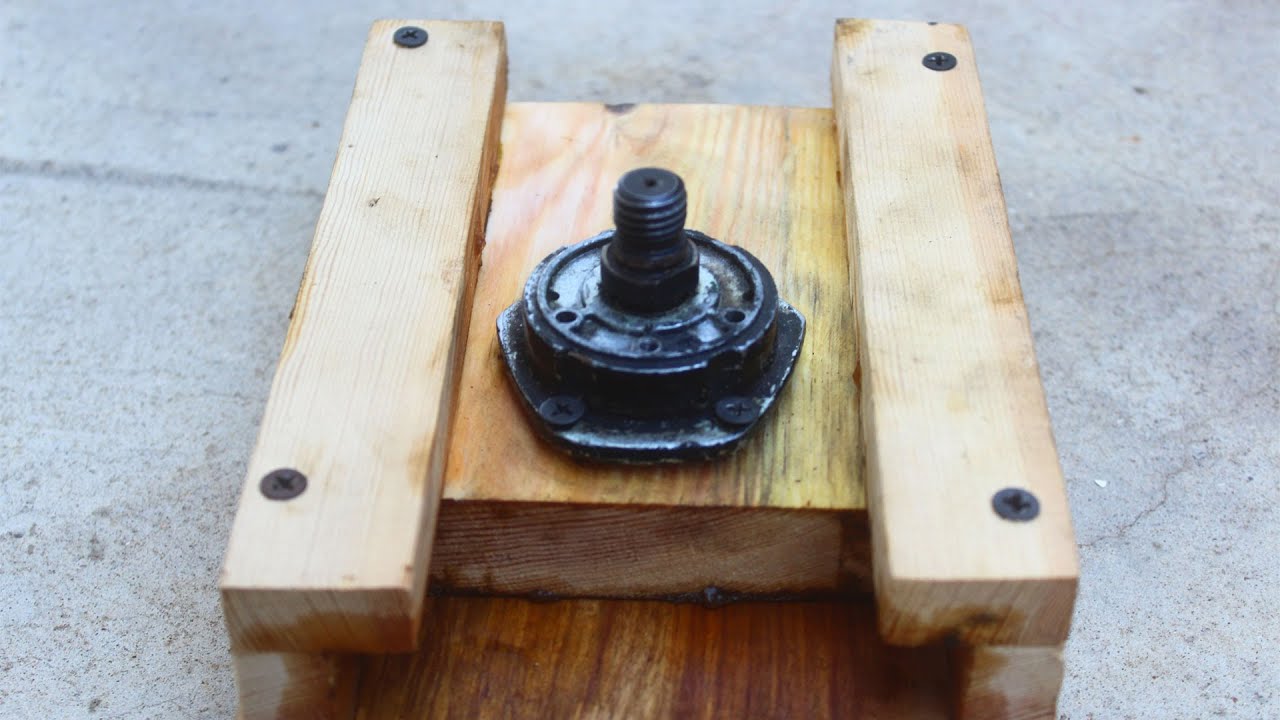

Сверлим в каретке отверстие, и устанавливаем часть корпуса редуктора с валом (от старой УШМ). К направляющим прикручиваем две деревянных рейки, которые будут фиксировать каретку сверху.

Самодельный станок для заточки пильных дисков

Самодельный станок для заточки пильных дисков

Далее устанавливаем болгарку, и затягиваем хомут из листового металла болтами.

Самодельный станок для заточки пильных дисков Читайте также: Простой способ, как разрезать покрышку авто на полосы

Самодельный станок для заточки пильных дисков

Самодельный станок для заточки пильных дисков

На вал редуктора УШМ надеваем пильный диск. Фиксируем его прижимной гайкой. После этого можно приступать к заточке зубьев.

Самодельный станок для заточки пильных дисков

Самодельный станок для заточки пильных дисков

Читайте также: как изготовить лобзиковый станок из электролобзика и фанеры.

Подробный процесс изготовления самодельного заточного станка для пильных дисков можно посмотреть на видео ниже. Эта идея принадлежит автору YouTube канала ideas corner.

Самодельный станок для заточки пильных дисковWOW! DIY TOOL! GENIUS HOMEMADE INVENTION
Самодельный станок для заточки пильных дисков
