Самодельный станок, с помощью которого легко изготовить кольца из металлической полосы

Чтобы легко и без особых усилий сделать из полосы идеально ровное кольцо, предлагаем воспользоваться самодельным приспособлением-кондуктором, которое многие мастера Кулибины называют между собой кольцегибом.

В сегодняшней статье расскажем, как изготовить этот самый кольцегиб в условиях мастерской.

Своим личным опытом создания станка-кондуктора для гибочных работ с металлом поделился автор YouTube канала Fab2Ku.

Необходимые материалы:

  • металлическая полоса;
  • уголок;
  • стальной кругляк;
  • болт с гайкой.

Обратите внимание, что с помощью самодельного приспособления можно гнуть кольца различного диаметра, что очень удобно.

Основные этапы работ

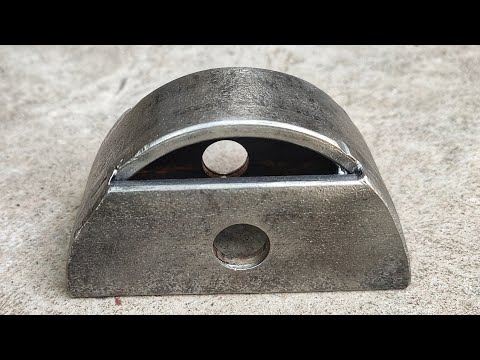

Сначала необходимо изготовить шаблон.

Отрезаем кусок металлической полосы и сгибаем его в полукруг. По бокам привариваем две заготовки из полосы, предварительно просверлив них отверстия.

Самодельный станок, с помощью которого легко изготовить кольца из металлической полосы

Далее отрезаем кусок уголка. Укорачиваем одну из полок. Во второй полке высверливаем отверстие, после чего привариваем гайку. Вкручиваем в ней болт. В результате у нас получился прижим для фиксации заготовки.

Самодельный станок, с помощью которого легко изготовить кольца из металлической полосы

Привариваем деталь к шаблону, как показано на фото.

Самодельный станок, с помощью которого легко изготовить кольца из металлической полосы

На следующем этапе необходимо сделать ручку-рычаг.

Для этого будем использовать стальной кругляк. Отрезаем заготовку требуемой длины и привариваем ее сбоку шаблона.

Самодельный станок, с помощью которого легко изготовить кольца из металлической полосы

Сборка приспособления

В качестве основания выступает стойка из круглой трубы с приваренной сверху опорной площадкой. По центру площадки привариваем болт. Надеваем на него кондуктор.

Самодельный станок, с помощью которого легко изготовить кольца из металлической полосы

Дополнительно необходимо будет приварить к основанию вертикальный упор-ограничитель. Его можно сделать из куска стального круглого или квадратного прутка.

Самодельный станок, с помощью которого легко изготовить кольца из металлической полосы

Самодельный станок, с помощью которого легко изготовить кольца из металлической полосы

Принцип работы кондуктора

Зажимаем конец металлической полосы с помощью прижима. Затем рычагом сгибаем заготовку по контуру шаблона.

Самодельный станок, с помощью которого легко изготовить кольца из металлической полосы

Ослабляем прижим, продвигаем заготовку вперед, снова фиксируем и сгибаем. Повторяем эту операцию, пока не получится кольцо.

Самодельный станок, с помощью которого легко изготовить кольца из металлической полосы

После этого останется только обрезать края заготовки и сварить их вместе. Защищаем сварной шов.

Самодельный станок, с помощью которого легко изготовить кольца из металлической полосы

Видео по теме

Пошаговый процесс изготовления самодельного станка-кондуктора и принцип его работы показан в авторском видеоролике ниже.

Самодельный станок, с помощью которого легко изготовить кольца из металлической полосыSimple Techniques For Flat Bar Circle Making / Metal Bar Bending into A Circle
Самодельный станок, с помощью которого легко изготовить кольца из металлической полосы
