Самодельный универсальный кондуктор для сварки металла

Автор ideas corner покажет, как сделать универсальный кондуктор для сварки металла в домашних условиях — в мастерской или гараже.

За основу самоделки мастер использует кусок швеллера. Также для изготовления сварочного кондуктора потребуется еще квадратный пруток и профильная труба.

От швеллера отрезаем одну полку, после чего привариваем ее ко второй полке. В результате получится большой уголок.

Самодельный универсальный кондуктор для сварки металла

Самодельный универсальный кондуктор для сварки металла Читайте также: Лобзиковый станок своими руками: 9 бюджетных идей для мастерской

Рекомендуем прочитать статью: как сделать магнитный держатель для сварки металла.



Отрезаем два куска квадратного прутка, и привариваем их к уголку, как показано на фото ниже.

Самодельный универсальный кондуктор для сварки металла

Основные этапы работ

В одной из полок уголка сверлим отверстие, и привариваем гайку — в нее будет вкручиваться фиксирующий болт. Во второй полке автор вырезает квадратное отверстие (в качестве шаблона можно использовать профильную трубу).

Самодельный универсальный кондуктор для сварки металла

Самодельный универсальный кондуктор для сварки металла Читайте также: Простой станочек для сгибания металла (на основе гидравлического домкрата)

Самодельный универсальный кондуктор для сварки металла

Из профильной трубы изготавливаем два прижима. Отрезаем два куска профтрубы нужного размера, сверлим в них отверстия и привариваем гайки, в которые потом вкручиваем болты.

Привариваем два прижима к верхней части самоделки. Зачищаем сварные швы.

Самодельный универсальный кондуктор для сварки металла

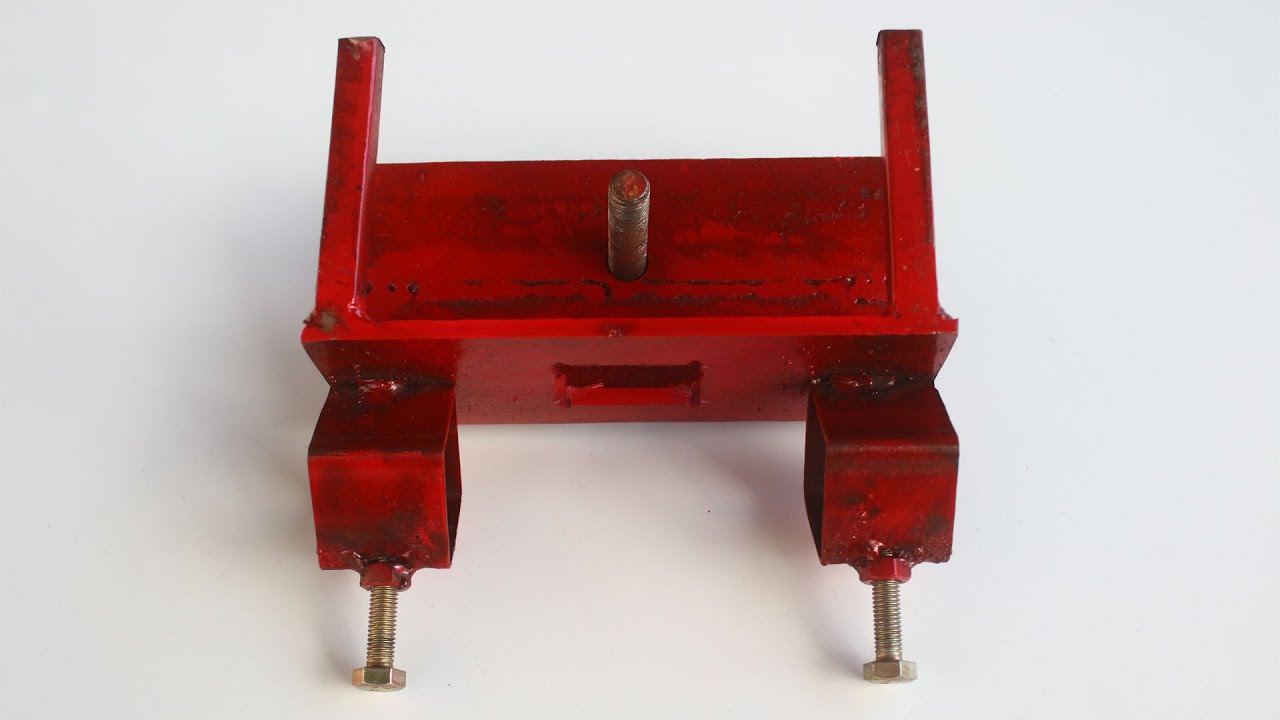

В завершении останется только покрасить сварочный кондуктор. Его можно использовать для сварки труб и заготовок из листового металла.

Самодельный универсальный кондуктор для сварки металла Читайте также: Как сделать гибочный (роликовый) станок настольного типа

Самодельный универсальный кондуктор для сварки металла

Читайте также: как сделать электромолот для домашней кузницы.

Подробно о том, как сделать универсальный кондуктор для сварки металла, можно посмотреть на видео ниже.
