Самодельный зажим с упором для торцевой пилы

Для удобства работы с торцевой пилой мастер изготовил самодельный зажим с упором. В этой статье мы подробно рассмотрим это приспособление.

Необходимые материалы:

  1. строительный уголок;
  2. кусок металла;
  3. болты с гайками;
  4. подшипник.

Первым делом от металлического уголка отрезаем заготовку длиной 15 см. Делаем разметку, и сверлим в уголке два отверстия.

Самодельный зажим с упором для торцевой пилы

Потом отрезаем кусок толстого металла, и сверлим в нем два соосных отверстия. Нарезаем в них резьбу.

Самодельный зажим с упором для торцевой пилы

Берем два болта с головкой под шестигранный ключ, и соединяем обе заготовки перпендикулярно друг другу.

Самодельный зажим с упором для торцевой пилы

Возможно, вас также заинтересует идея: как изготовить компактный токарный станочек из маленькой болгарки.

Основные этапы работ

Отрезаем еще одну заготовку из толстого металла, и привариваем ее к торцу строительного уголка, расположив под прямым углом.

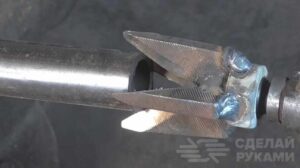

Самодельный зажим с упором для торцевой пилы

Самодельный зажим с упором для торцевой пилы

Отрезаем кусок резьбовой шпильки, накручиваем на один из концов гайку, и привариваем ее. Также можно использовать длинный болт с шестигранной шляпкой. В приваренной гайке сверлим отверстие под вороток.

Самодельный зажим с упором для торцевой пилы

Накручиваем на шпильку еще одну гайку. Потом на свободный конец шпильки надеваем подшипник, и привариваем.

Самодельный зажим с упором для торцевой пилы

Получившийся зажим привариваем к металлической пластине, которая прикручена к уголку с помощью 2-х болтов. Затем устанавливаем вороток (собираем его из болта и пары гаек).

На рабочем столе торцевой пилы закрепляем направляющую из деревянного бруска. Фиксируем на ней на нужном расстоянии зажим с упором. И потом можно приступать к торцовке заготовок.

Самодельный зажим с упором для торцевой пилы

Подробно о том, как изготовить самодельный зажим с упором, вы можете посмотреть на видео ниже. Идеей поделился автор YouTube канала Creative Tool Mistry.
