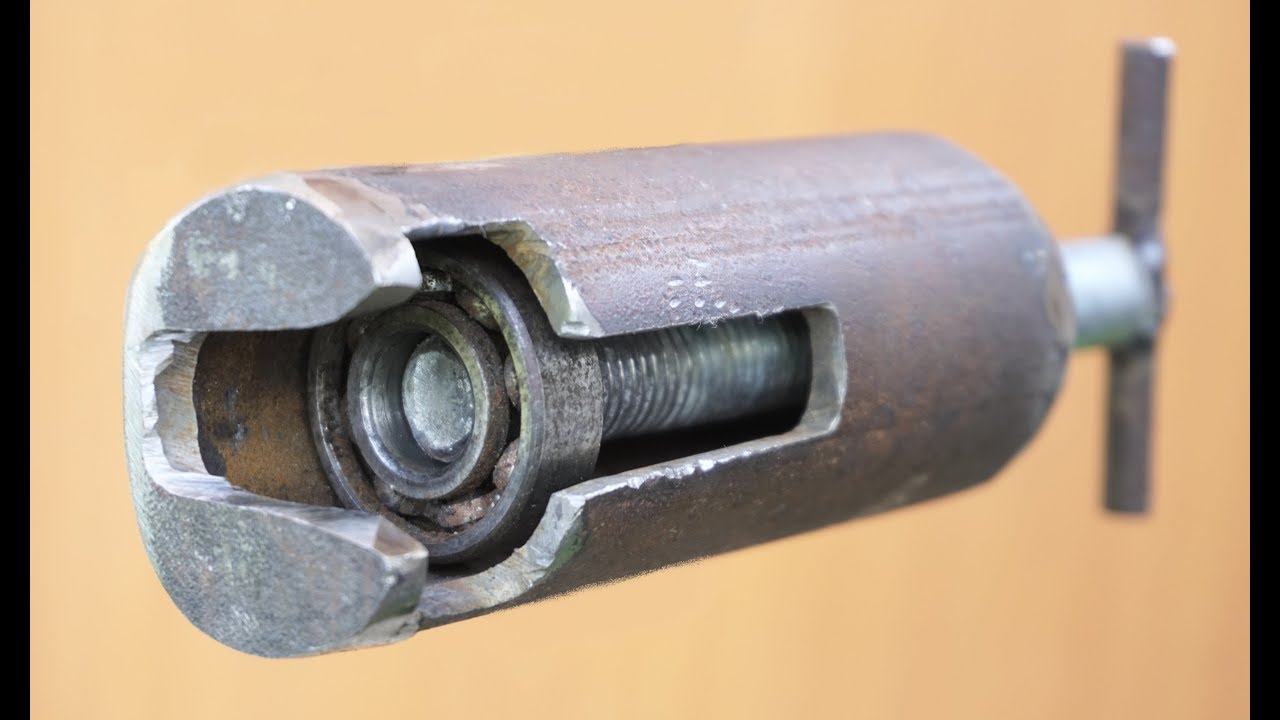

Съемник подшипников из куска стальной трубы

Чтобы в домашних условиях снять подшипник с вала электродвигателя или других механизмов, потребуется простое приспособление — съемник, который достаточно легко сделать своими руками из подручных материалов. Например, из отрезка круглой водопроводной трубы и куска стальной пластины.

Съемник подшипников из куска стальной трубы

Самодельный съемник подшипников пригодится не только в домашней мастерской, но также в гараже. С его помощь можно без особых усилий демонтировать подшипники, муфты, шестерни или другие аналогичные элементы.



Процесс изготовления съемника

Чтобы сделать данное приспособление, потребуется отрезок стальной трубы длиной примерно 15-20 см. При помощи болгарки с одной стороны необходимо вырезать Т-образный паз. Затем трубу надо будет приварить к металлической пластине прямоугольной формы.

Съемник подшипников из куска стальной трубы Читайте также: Изготовление маленького ножа из старого напильника

Съемник подшипников из куска стальной трубы

После сварки снова берем в руки угловую шлифмашинку и обрезаем углы пластины. Далее вместо отрезного диска ставим лепестковый круг, и придаем пластине круглую форму. В принципе, эту операцию можно выполнить на ленточно-шлифовальном станке.

Съемник подшипников из куска стальной трубы

На следующем этапе вырезаем в пластине треугольный клин, а затем надо будет расширить место пропила, чтобы получился паз прямоугольной формы (при этом края нужно отрезать под углом).

Съемник подшипников из куска стальной трубы

Съемник подшипников из куска стальной трубы Читайте также: Шлифовальный станок из редуктора старой болгарки

В верхней части трубы привариваем кусок полосы с отверстием. Затем сверху приваривается гайка, в которую закручивается длинная шпилька. К концу шпильки нужно приварить вороток из куска стального кругляка.

Съемник подшипников из куска стальной трубы

Принцип работы приспособления очень прост: шпилька упирается в вал, и по мере ее вращения остальная часть конструкции «тащит» за собой подшипник. Процесс изготовления самодельного съемника смотрите в видеоролике на сайте.

Съемник подшипников из куска стальной трубыAWESOME PRODUCT YOU MUST HAVE
Съемник подшипников из куска стальной трубы
