Съемные прижимные губки для струбцины

Если нужно расширить возможности струбцины (F-образной или пистолетного типа), мы предлагаем использовать съемные прижимные губки. Они существенно облегчают работу в некоторых ситуациях.

Причем сделать их своими руками очень просто. Дочитайте статью до конца и убедитесь в этом сами!

Для изготовления прижимных губок нам потребуется минимум материалов: доска, обрезки мебельного щита или фанера.

Основные этапы работ

Первым делом отпиливаем две заготовки одинакового размера. Высверливаем в них по центру отверстия.

Съемные прижимные губки для струбцины Читайте также: Как сделать модульные высокие грядки из облегченного бетона

Обратите внимание: диаметр отверстий должен быть равен ширине губок на струбцине, чтобы они плотно входили в них.



После этого придаем заготовку требуемую форму, обрезав все лишнее электролобзиком или на ленточном распиловочном станке.

Съемные прижимные губки для струбцины

Обрабатываем прижимные губки на шлифовальном станке. Для большей точности можно временно зафиксировать обе заготовки с помощью двустороннего скотча и отшлифовать их вместе, чтобы была одинаковая форма у них.

Съемные прижимные губки для струбцины Читайте также: 2 полезных приспособления, которые пригодятся в домашней мастерской

На следующем этапе отпиливаем две деревянных рейки и приклеиваем их к прижимной части губок.

Съемные прижимные губки для струбцины

Съемные прижимные губки для струбцины

После высыхания клея, наклеиваем на прижимные части мелкую наждачную бумагу, чтобы было лучшее сцепление с заготовками.

Съемные прижимные губки для струбцины

Съемные прижимные губки для струбцины Читайте также: Доработка болгарки для более точной резки металла

В завершении останется только покрыть деревянные губки аэрозольным лаком. В принципе, достаточно будет одного слоя. Но при желании можно пройтись два раза.

Съемные прижимные губки для струбцины

Надеваем прижимные губки на струбцину и можно пользоваться. При этом обратите внимание, что губку можно вращать вокруг своей оси, добиваясь нужного угла.

Съемные прижимные губки для струбцины

Съемные прижимные губки для струбцины

Съемные прижимные губки для струбцины Читайте также: Инструмент для проделывания шестиугольных отверстий под головки болтов

Зачем это может пригодиться на практике — смотрите на фото ниже. Там все наглядно показано, понятно и без слов.

Съемные прижимные губки для струбцины

Съемные прижимные губки для струбцины

Видео по теме

Подробно о том, как изготовить съемные прижимные губки для струбцины, можно посмотреть в авторском видеоролике ниже. Этой интересной идеей поделился автор YouTube канала  Ohyo56. Спасибо за внимание.

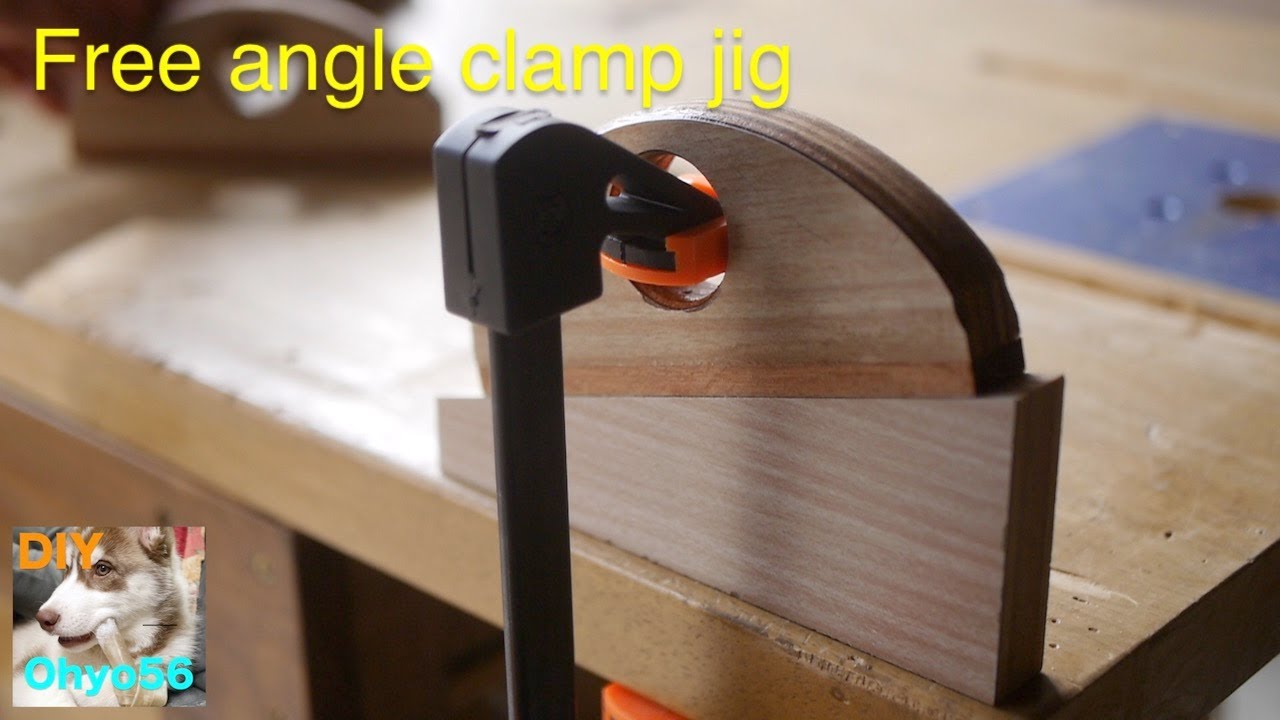

Съемные прижимные губки для струбциныFree angle clamp jig
