Шлифовальный станок из двигателя от стиральной машинки

На барахолке часто попадаются движки от стиральных машинок советских времен или даже от современных изделий. Стоит такой движок обычно не дорого, а вот пользы от него может быть очень много.

Идея заключается в том, чтобы сделать из него шлифовальный станок, работоспособность которого может быть даже лучшей, чем у китайского аналога. Однако перед покупкой желательно проверить работоспособность.

Для начала замеряем сопротивление рабочей и пусковой обмотки. Наибольшее значение имеет пусковая обмотка. Приступаем к производству каркаса для нашего будущего станка. Он должен быть устойчив и прочен.

Для формирования каркаса используются металлический уголок и профильная труба. Нарезаются заготовки. Устанавливается движок на часть каркаса, а затем корпус собирается вокруг него полностью при помощи сварки. Далее делаем к станине столик из той же профильной трубы, разрезав ее пополам.

Основные этапы работ

Свариваем пару отрезков кругляка, формируя равномерный зазор между ними и гайками по краям. Под столик нужно сделать упор. Затем изготавливаем дополнительную деталь для фиксации необходимого угла, который можно регулировать.

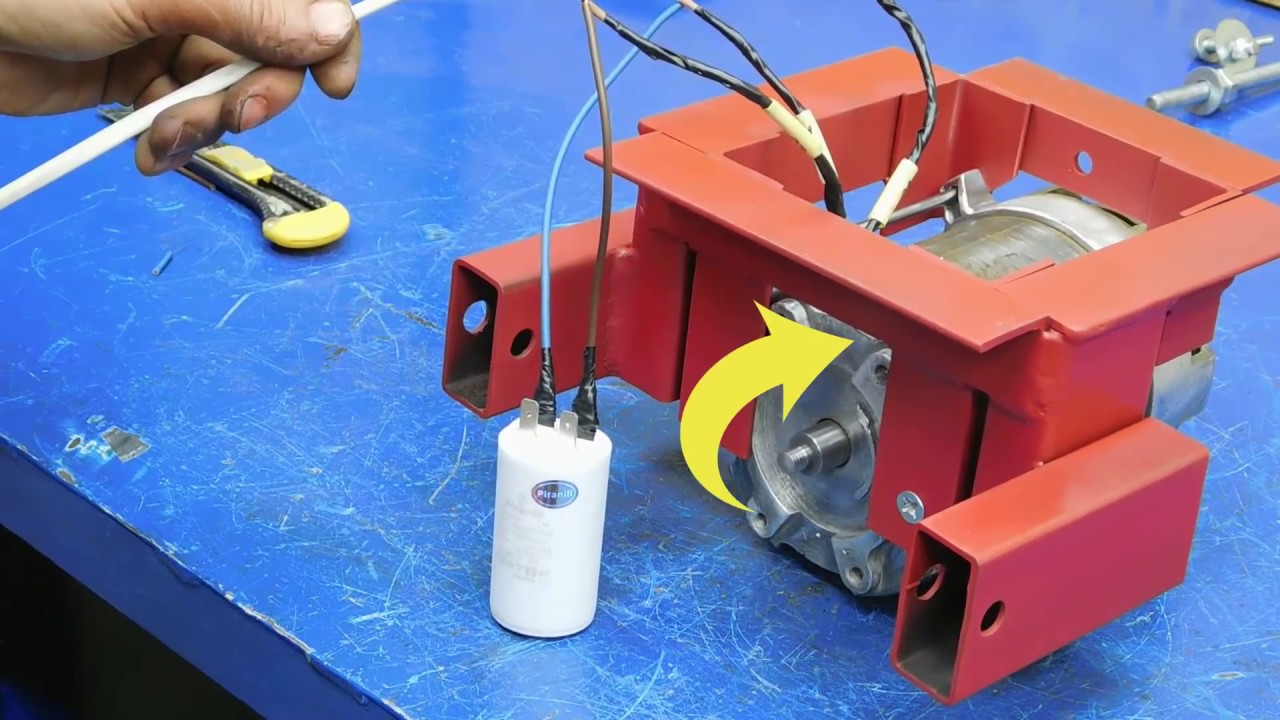

Берем диск от старой пневматической шлифовальной машинки диаметром 150 мм. Подрезаем резьбу на валу двигателя и на самом диске под переходник из удлиненной гайки. Если двигатель конденсаторный, а его мощность 180-200 Вт, подключаем пусковой конденсатор на 12 мкФ (из расчета 7 мкФ на 100 Вт).

Один конец прикручиваем к проводу двигателя, другой – к одному из проводов сетевого кабеля. Размещаем конденсатор около движка с помощью стяжек. Добротно изолируем все контакты и фиксируем сетевой кабель во избежание смещения.

Для удобства перемещения станка можно сделать ручку из полипропиленовой трубы, внутри которой металлический стержень. Она крепится к самому движку. Собираем всю конструкцию, устанавливаем диск и запускаем наш станок в работу.

Несомненный плюс этой конструкции в том, что можно устанавливать сменные круги абсолютно любой градации. Так же при давлении детали на поверхность абразива не происходит значительное снижение оборотов, как на китайском точильном станке.

Станок удобен и изготавливается своими руками достаточно быстро. Подробный процесс его сборки смотрите в видеоролике.
