Шпиндельная шлифовальная насадка на шуруповерт

Шлифовать округлые поверхности изнутри — сложная задача. Чтобы её упростить, обычно используют круглые шлифовальные насадки на шпинделе. В данном обзоре мастер показывает, как из подручных материалов изготовить такой мини станок.

Для этого нам понадобятся: небольшой лист фанеры, пара шпилек, металлическая трубка, деревянный брусок, несколько гаек и шайб.

Приступим к изготовлению самоделки. Для начала изготовим барабан для абразивной ленты. Для этого коронкой по дереву необходимого размера вырезаем несколько круглых блинов.

Шпиндельная шлифовальная насадка на шуруповерт

Рекомендуем также прочитать статью-обзор: как сделать направляющую насадку для дрели из автомобильных запчастей. Полезная самоделка для мастерской и гаража.

Основные этапы работ

Шпиндельная шлифовальная насадка на шуруповерт Читайте также: Ленточный шлифовальный станок на базе электродрели

На следующем этапе отрезаем шпильки нужной нам длины. Потом примерно по центру срезаем резьбу при помощи шлифовального диска.

Теперь возьмём трубку большего диаметра, чем шпилька. Запрессовываем внутрь с двух сторон подшипники. Вставляем шпильку в трубку.

Шпиндельная шлифовальная насадка на шуруповерт

Рукоятку для поддержки изготовим из деревянного бруска. Придаём круглую форму бруску и сверлим по центру отверстие, равное диаметру трубки. Вклеиваем трубку в рукоятку.

Шпиндельная шлифовальная насадка на шуруповерт

Шпиндельная шлифовальная насадка на шуруповерт Читайте также: Приспособление для быстрого нанесения клея на плитку

Далее накручиваем гайку на резьбу и фиксируем её сваркой или контргайкой. Устанавливаем шайбу, надеваем каждый блин барабана, склеивая их между собой. Стягиваем барабан гайками, через шайбу.

Шпиндельная шлифовальная насадка на шуруповерт

Устанавливаем на сверлильный станок нашу самодельную насадку и шлифовальной бумагой задаём идеальную форму круга, ошлифовывая все заусенцы и неровности.

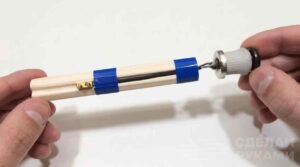

На двухсторонний скотч приклеиваем наждачную бумагу на барабан и фиксируем её края суперклеем. Закрепляем всё в патрон шуруповерта, и можно приступать к работе.

Шпиндельная шлифовальная насадка на шуруповерт

Шпиндельная шлифовальная насадка на шуруповерт Читайте также: Самодельный паяльник из автомобильного прикуривателя

Подробное изготовление самоделки смотрите на видео ниже. Обзор создан на основе видеоролика с YouTube канала GreenSaw.
