7 приспособлений для изготовления декоративных элементов из металла

Не всегда есть резон покупать гибочные станки заводской сборки. Для работы в домашней мастерской вполне сгодятся и самодельные приспособления.

Да, возможно, выглядят они не так красиво, как дорогостоящие заводские устройства, но со своей задачей справляются. А что еще нужно? В сегодняшней статье рассмотрим 7 видов самодельных станков, с помощью которых можно изготавливать декоративные элементы для оформления забора или оконной решетки.

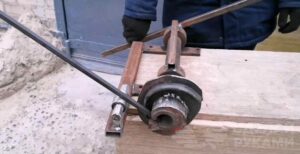

Станок холодной ковки из швеллера и подшипников

Рассказываем, как сделать своими руками простой станок холодной ковки из куска швеллера и подшипников.

Идеей самоделки поделился автор YouTube канала ideas corner.

При помощи самодельного приспособления можно изготавливать зигзагообразные заготовки из металлической проволоки — для создания элементов декора.

7 приспособлений для изготовления декоративных элементов из металла

Если вы часто работаете с тонколистовым металлом, советуем прочитать статью: как сделать листогиб своими руками

Основные этапы работ

В качестве основания гибочного станка автор использует кусок швеллера.

Отрезаем заготовку требуемой длины, размечаем ее, и затем сверлим в ней два крепежных отверстия. Нарезаем в них резьбу.

7 приспособлений для изготовления декоративных элементов из металла

Подготавливаем два подшипника одинакового размера, и с помощью болтов крепим их к швеллеру.

7 приспособлений для изготовления декоративных элементов из металла

К одному из болтов нужно приварить втулку из круглой трубы.

7 приспособлений для изготовления декоративных элементов из металла

На следующем этапе нам потребуется кусок профильной трубы и отрезок стального круглого прутка.

Свариваем заготовки вместе, как показано на фото ниже. Это у нас будет ручка-рычаг.

7 приспособлений для изготовления декоративных элементов из металла

Дополнительно к ручке необходимо будет приварить кусок болта с головкой, который будет выступать в качестве переходника — для соединения со втулкой.

7 приспособлений для изготовления декоративных элементов из металла

Чтобы можно было закрепить основание гибочного станка на рабочем столе (все-таки намного удобнее работать, когда конструкция жестко закреплена), к полкам швеллера необходимо будет приварить металлические уголки с отверстиями под болты.

Видео

Подробнее о том, как изготовить станок холодной ковки из швеллера и подшипников, можно посмотреть ниже — в авторском видеоролике.

7 приспособлений для изготовления декоративных элементов из металлаAwesome Tricks Bend A Round Bar // Round Bar Half Circle

Как сделать станок для гибки металла

Решили заняться холодной ковкой в домашних условиях?

Тогда рекомендуем вам обзавестись на первое время самодельным мини станком для гибки металла.

С помощью данного кондуктора можно сгибать различные геометрические фигуры из металлической полосы и круглого прутка.

Необходимые материалы:

  • листовой металл;
  • гаражная петля;
  • металлическая полоса;
  • стальной кругляк.

Своим личным опытом сборки мини станка для гибки металла поделился автор YouTube канала Fab2Ku.

Процесс изготовления кондуктора

В качестве основания мини станка будем использовать металлическую пластину. Размечаем ее (автор использовал в качестве шаблона диск для болгарки).

7 приспособлений для изготовления декоративных элементов из металла

7 приспособлений для изготовления декоративных элементов из металла

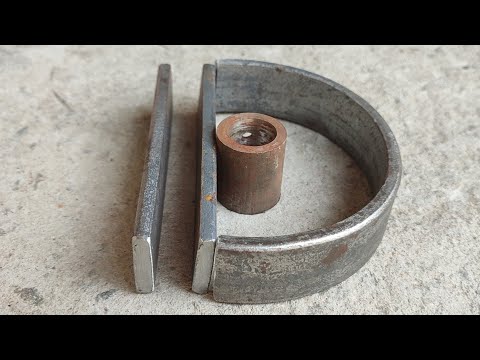

Отрезаем кусок металлической полосы и сгибаем заготовку полукругом. Затем привариваем её к основанию.

7 приспособлений для изготовления декоративных элементов из металла

Дополнительно привариваем к полукруглому шаблону отрезок металлической полосы, как показано на фото ниже.

7 приспособлений для изготовления декоративных элементов из металла

На следующем этапе привариваем к основанию часть гаражной петли. Из металлической полосы делаем два упора и привариваем их к основанию.

7 приспособлений для изготовления декоративных элементов из металла

7 приспособлений для изготовления декоративных элементов из металла

Обратите внимание: расстояние между шаблоном и упорами должно соответствовать максимальному диаметру прутка или толщине полосы, с которыми вы планируете работать.

После этого останется только приварить собранный мини станок к опорной площадке либо же закрепить на рабочем столе с помощью болтов и гаек, предварительно просверлив крепежные отверстия по углам основания.

7 приспособлений для изготовления декоративных элементов из металла

Какие изделия холодной ковки можно изготавливать с помощью данного кондуктора, вы можете посмотреть на фото ниже.

7 приспособлений для изготовления декоративных элементов из металла

7 приспособлений для изготовления декоративных элементов из металла

7 приспособлений для изготовления декоративных элементов из металла

Видео

Подробно о том, как сделать мини станок для гибки металла, рекомендуем посмотреть в авторском видеоролике.

7 приспособлений для изготовления декоративных элементов из металлаSimple And Useful Techniques For Flat Bar Bending / Easy Way For Round Bar Bending

Гибочный кондуктор для изготовления зигзагов из стального прутка

В данном обзоре расскажем, как сделать простой гибочный кондуктор, с помощью которого можно создавать гнутые заготовки зигзагообразной формы.

В качестве заготовки используется стальной круглый пруток (или можно использовать еще квадратный пруток).

Для изготовления самодельного кондуктора потребуются:

  • металлическая полоса (или листовой металл);
  • квадратный пруток;
  • шарнирная петля (гаражная);
  • стальной кругляк — для изготовления ручки.

Для работы потребуется болгарка с отрезным и шлифовальным кругом, а также сварочный аппарат.

Сама идея принадлежит автору YouTube канала Fab2Ku.

Если вам интересна тема холодной ковки металла, то советуем прочитать еще одну статью: как самостоятельно сделать гибочный (роликовый) станок настольного типа.

Пошаговый процесс сборки гибочного кондуктора

В первую очередь необходимо будет сделать основание конструкции. Самый простой способ — вырезать его из листового металла.

В данном случае мастер использует два куска металлической полосы, которые надо сварить между собой.

7 приспособлений для изготовления декоративных элементов из металла

После этого приступаем к изготовлению шаблона.

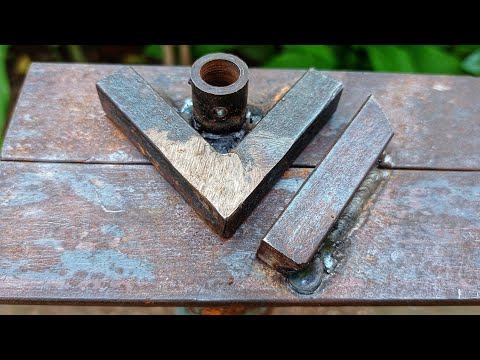

Необходимо отрезать два куска квадратного прутка, и с одной из сторон каждой заготовки обрезать край под 45 градусов.

Затем свариваем обе детали под прямым углом.

7 приспособлений для изготовления декоративных элементов из металла

Далее получившийся шаблон для гибки зигзагов нужно будет приварить к основанию самоделки. Сварные швы зачищаем лепестковым кругом.

7 приспособлений для изготовления декоративных элементов из металла

На следующем этапе отрезаем еще один кусок квадратного прутка, привариваем его к основанию — вдоль одной из сторон шаблона. Данная деталь будет служить упором для заготовок.

7 приспособлений для изготовления декоративных элементов из металла

По центру шаблона необходимо приварить часть гаражной петли.

7 приспособлений для изготовления декоративных элементов из металла

Вторую часть петли («папу») нужно приварить к ручке (в качестве ручки используется стальной круглый упор). К ручке также приваривается упор.

7 приспособлений для изготовления декоративных элементов из металла

7 приспособлений для изготовления декоративных элементов из металла

В качестве опорной стойки используется кусок круглой трубы, забетонированный в землю. К ней приваривается основание самоделки, и устанавливается ручка-рычаг.

7 приспособлений для изготовления декоративных элементов из металла

7 приспособлений для изготовления декоративных элементов из металла

Видео

В авторском видеоролике ниже вы можете посмотреть пошаговый процесс сборки самодельного гибочного кондуктора для изготовления зигзагов.

7 приспособлений для изготовления декоративных элементов из металлаRound Bar Bending Tricks // Round Bar Grill Design ideas

Приспособление для изготовления деталей стальной решетки

Из профильной трубы 150х150 мм, а также двух подшипников разного диаметра можно сделать своими руками универсальное самодельное приспособление для изготовления деталей, из которых можно будет сварить декоративную стальную решетку на окна, а также другие элементы ограждающих металлоконструкций.

7 приспособлений для изготовления декоративных элементов из металла

Используя этот простой кондуктор, можно сгибать металлические прутки круглого сечения под разным радиусом.

На выходе получаются одинаковые волнообразные заготовки, которые затем используются для сварки декоративных решеток или же для изготовления других элементов по методу художественной ковки металла.

Основные этапы работ

7 приспособлений для изготовления декоративных элементов из металла

Чтобы сделать универсальный кондуктор-шаблон, потребуется найти два подшипника разного диаметра.

Зажимаем их по одному в тиски, после чего при помощи угловой шлифмашинки разрезаем пополам наружную обойму, сделав предварительно разметку маркером, чтобы обе половинки получились одинаковыми.

7 приспособлений для изготовления декоративных элементов из металла

Затем от профильной трубы 150х150 мм отрезаем кусок нужной длины.

С одной стороны надо приварить две половинки обоймы большого подшипника, с другой — маленького. Также на расстоянии примерно 2–3 см от края обоймы необходимо приварить упорную гайку или кусок квадрата.

7 приспособлений для изготовления декоративных элементов из металла

На последнем этапе работ зачищаем поверхность металла болгаркой.

При желании для более эстетичного вида самоделки поверхность металла можно покрасить. Самодельный кондуктор зажимается в больших тисках, после чего можно приступать к работе.

Видео

7 приспособлений для изготовления декоративных элементов из металлаNEW AMAZING HOMEMADE TOOLS

Гибочный станок для изготовления зигзагов

В сегодняшней статье рассмотрим еще один вариант самодельного гибочного станка, который позволит создавать волнообразные декоративные элементы (или просто — зигзаги) из стального круглого прутка.

Готовые детали можно использовать для изготовления металлических решеток на окна или художественного оформления забора и прочих уличных металлоконструкций.

7 приспособлений для изготовления декоративных элементов из металла

Самоделка хороша не только тем, что довольно проста в изготовлении, но также тем, что для реализации задумки потребуется минимум материалов — только строительный уголок, стальной кругляк и небольшой кусочек полосы металла.

Идея изготовления гибочного станка принадлежит автору YouTube канала Fab2Ku. Рекомендуем взять ее себе на заметку!

Основные этапы работ

Для начала необходимо будет изготовить станину или основание гибочного станка. В идеале использовать для этого швеллер. Но в данном случае автор сварил основание из двух кусков строительного уголка.

7 приспособлений для изготовления декоративных элементов из металла

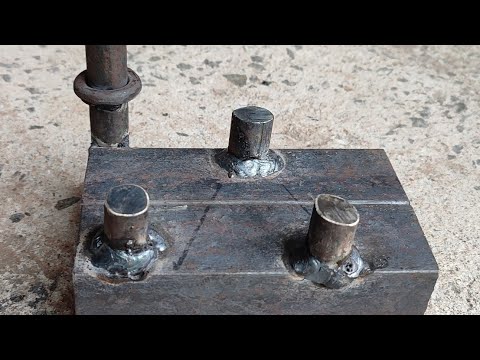

Далее берем стальной круглый пруток, и отрезаем от него три небольших кусочка. Привариваем их к основанию, как показано на фото ниже.

7 приспособлений для изготовления декоративных элементов из металла

7 приспособлений для изготовления декоративных элементов из металла

На следующем этапе отрезаем еще один кусок стального круглого прутка, и привариваем его к боковой стороне основания.

7 приспособлений для изготовления декоративных элементов из металла

Из металлической полосы сгибаем кольцо. Привариваем его к торцу ручки-рычага, которую мы также изготовим из круглого прутка. Дополнительно надо приварить к ручке упор.

На вертикальную стойку сбоку основания надеваем кольцо из стальной проволоки, и обвариваем его, зафиксировав на нужной высоте.

7 приспособлений для изготовления декоративных элементов из металла

В завершении останется только приварить самодельный станочек к трубе, забетонированной в земле, и можно приступать к работе.

7 приспособлений для изготовления декоративных элементов из металла

7 приспособлений для изготовления декоративных элементов из металла

Видео

Пошаговый процесс изготовления самодельного приспособления, а также принцип работы вы можете посмотреть в авторском видеоролике ниже.

7 приспособлений для изготовления декоративных элементов из металлаСтанок холодной ковки из швеллера и подшипников — для работы с металлической проволокой

Приспособление для сгибания стального круглого прутка

Из круглого прутка многие мастера изготавливают различные декоративные элементы для оформления оконных решеток, калиток, заборов и т.д.

В сегодняшней статье мы хотим поделиться с вами идеей автора YouTube канала Fab2Ku, который сделал своими руками простое приспособление для сгибания круглого прутка.

С помощью этой самоделки можно изготавливать фигурные элементы для художественного оформления и создания различных металлоконструкций.

7 приспособлений для изготовления декоративных элементов из металла

Необходимые материалы:

  1. стальная полоса;
  2. квадратный прут;
  3. круглая труба;
  4. гаражная петля.

Приступаем к работе

Начинаем с изготовления основы самоделки.

Если есть в наличии толстый листовой металл, то можно из него вырезать пластину прямоугольной формы, и она будет выступать в качестве основания.

В данном же случае автор использовать стальную полосу.

Он отрезал три заготовки одинаковой длины, и сварил их вместе. Сварные швы надо зачистить при помощи болгарки с лепестковым диском.

Далее отрезаем кусок квадратного прута, сгибаем его в полукруг, и привариваем к основанию.

7 приспособлений для изготовления декоративных элементов из металла

Затем необходимо будет приварить еще два упора: длинный и короткий. Их также можно сделать из квадратного прутка.

7 приспособлений для изготовления декоративных элементов из металла

7 приспособлений для изготовления декоративных элементов из металла

В дальнейшем в длинном упоре надо прорезать болгаркой два паза под заготовку, чтобы можно было придать ей требуемую форму.

Берем часть гаражной петли, укорачиваем ее до нужной длины, и привариваем к основанию в центре полукруга.

На следующем этапе нужно изготовить ручку-рычаг для сгибания заготовок.

7 приспособлений для изготовления декоративных элементов из металла

Для ее изготовления нам потребуется кусок круглой трубы, вторая (ответная) часть петли и небольшой кусочек стального кругляка.

Видео

Как самостоятельно сделать приспособление для сгибания стального круглого прутка, подробно показано ниже — в авторском видеоролике. Спасибо за внимание.

7 приспособлений для изготовления декоративных элементов из металлаEasy Bending ideas For Round Bar

Как сделать декоративный наконечник для металлического забора

Рассказываем, как сделать простенький наконечник-пику для декоративного оформления забора или калитки.

Для работы потребуется: угловая шлифмашинка с отрезным и зачистным кругом, сварочный аппарат и какой-нибудь простенький гибочный станок

В качестве материала для изготовления самодельного наконечника используется металлическая полоса. Однако можно использовать и другие материалы — например, арматуру или квадратный пруток.

Идея изготовления декоративного наконечника принадлежит автору YouTube канала Fab2Ku.

Для фиксации заготовок при резке или шлифовке советуем использовать настольные слесарные тиски

Основные этапы работ

Первым делом при помощи болгарки необходимо будет отрезать три одинаковых заготовки из полосы металла.

7 приспособлений для изготовления декоративных элементов из металла

От края каждой заготовки отступаем примерно 3-4 см, и чертим поперечную линию маркером. От этой линии проводим еще две наклонные линии по направлению к краю полосы.

7 приспособлений для изготовления декоративных элементов из металла

7 приспособлений для изготовления декоративных элементов из металла

В итоге у нас получился треугольник. Все лишнее (по бокам полосы) надо обрезать болгаркой.

7 приспособлений для изготовления декоративных элементов из металла

Далее берем две заостренные заготовки, и сгибаем их на гибочном станке. Важно, чтобы детали получились одинаковыми. Третью заготовку можно оставить прямой или скрутить посередине.

7 приспособлений для изготовления декоративных элементов из металла

7 приспособлений для изготовления декоративных элементов из металла

На последнем этапе останется только сварить все три детали, и зачистить сварные швы зачистным или лепестковым кругом.

Видео

Подробно о том, как изготовить декоративный наконечник для металлического забора, можно посмотреть в авторском видеоролике ниже.

7 приспособлений для изготовления декоративных элементов из металлаHow To Make Spear At Home || Bhala Kaise Banate Hain
