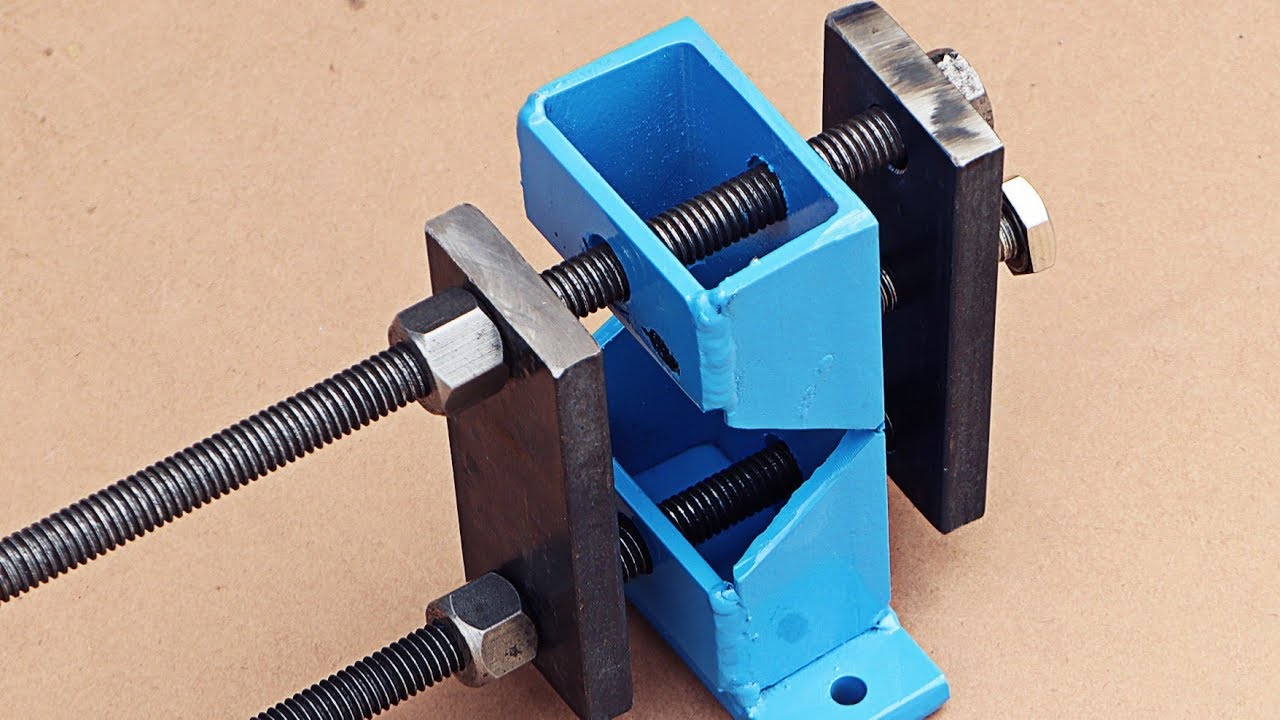

Трубные тиски своими руками: простая конструкция

Зажимать круглые трубы и разные цилиндрические заготовки в обычных тисах — не удобно. Поэтому в данном обзоре мастер решил показать, как изготовить трубные тиски.

Конструкция довольно простая, и любой сможет сделать себе такую приспособу. Потребуется кусок швеллера, а также металлические пластины и болты.

Рекомендуем вам ознакомиться с еще одной интересной самоделкой для гаража и мастерской — быстрозажимными тисами, которые можно сделать из профтрубы 40х40 мм.



Первым делом отрезаем кусок швеллера нужной длины. Отрезаем 2 куска полосы металла, и привариваем их к швеллеру, как показано на фото ниже.

Трубные тиски своими руками: простая конструкция Читайте также: Как сделать щипцы для угля из куска арматуры

Трубные тиски своими руками: простая конструкция

Основные этапы работ

Отрезаем металлическую пластину. Делаем разметку, сверлим в ней два отверстия, и нарезаем резьбу. Также необходимо будет просверлить отверстия в самом швеллере.

Трубные тиски своими руками: простая конструкция

Трубные тиски своими руками: простая конструкция

На следующем этапе автор отрезает еще одну металлическую пластину (такого же размера, что и предыдущая). По разметке сверлим в ней два отверстия, и еще одно по центру, нарезаем резьбу.

Трубные тиски своими руками: простая конструкция Читайте также: Ручной инструмент для укорачивания маленьких винтиков

Трубные тиски своими руками: простая конструкция

Теперь нужно отрезать третью пластину, сверлим в ней отверстия для крепления к столу. Привариваем эту пластину к швеллеру. Зачищаем сварные швы.

Трубные тиски своими руками: простая конструкция

Трубные тиски своими руками: простая конструкция

Когда все основные детали готовы, приступаем к сборке. При желании все детали предварительно можно покрасить.

Трубные тиски своими руками: простая конструкция Читайте также: Самоделка из редуктора УШМ (так его еще не использовали)

Трубные тиски своими руками: простая конструкция

Подробно о том, как сделать трубные тиски своими руками, можно посмотреть на видео ниже. Идея принадлежит автору YouTube канала Mr Tool Junction.

Трубные тиски своими руками: простая конструкцияWOW?? COOL IDEA FOR DIY PEOPLE
Трубные тиски своими руками: простая конструкция
