Удобный ручной зажим из обрезков металла

Данное приспособление по принципу действия напоминает обычные плоскогубцы, однако имеет ряд определенных преимуществ — здесь можно легко регулировать степень прижима заготовки, в зависимости от толщины, а также ими намного удобнее пользоваться при обработке мелких деталей.

Чтобы изготовить такой ручной зажим, потребуется стальная полоса, круглая болванка и болты с гайками. Для работы необходимо подготовить болгарку, электродрель и сварочный аппарат. Чтобы изготовить ручку конусной формы, потребуется токарный станок.

Основные этапы работ

В первую очередь делается разметка на пластине, при помощи болгарки отрезаются две одинаковых заготовки длиной по 12 см и шириной 4 см. Полученные заготовки обрабатываем на наждаке. Затем находим центр и сверлим в пластинах сквозное отверстие.

На следующем этапе на каждой пластине снова делаем разметку штангенциркулем и отрезаем болгаркой два верхних угла. Затем детали опять нужно обработать на точиле, чтобы убрать заусенцы. По краям заготовок привариваются прижимные губки, которые можно сделать из кусочков толстого металла.

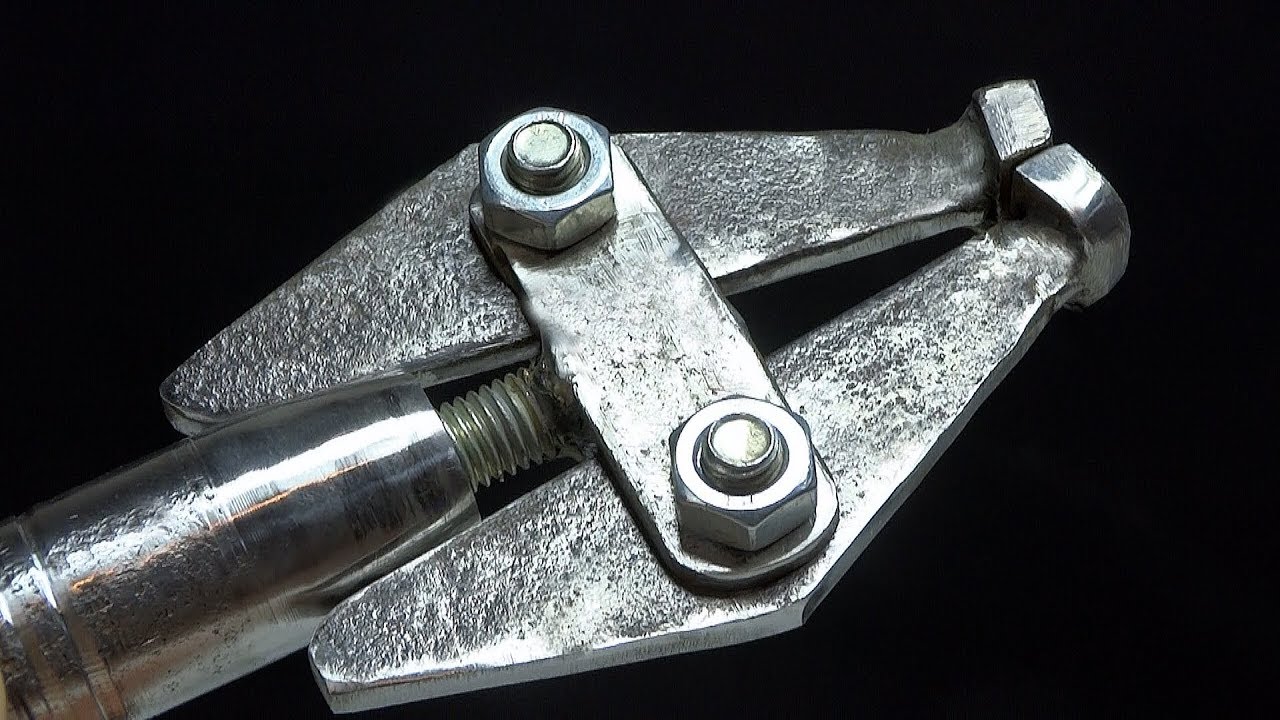

Отрезаем два небольших отрезка от полосы шириной 2 см, сверлим в них по краям отверстия, после чего соединяем с изготовленными деталями при помощи болтов с гайками. Между узких пластин приваривается шпилька. Потом на токарном станке вытачивается ручка конусной формы и накручивается на шпильку. Таким образом получился очень удобный ручной зажим.
