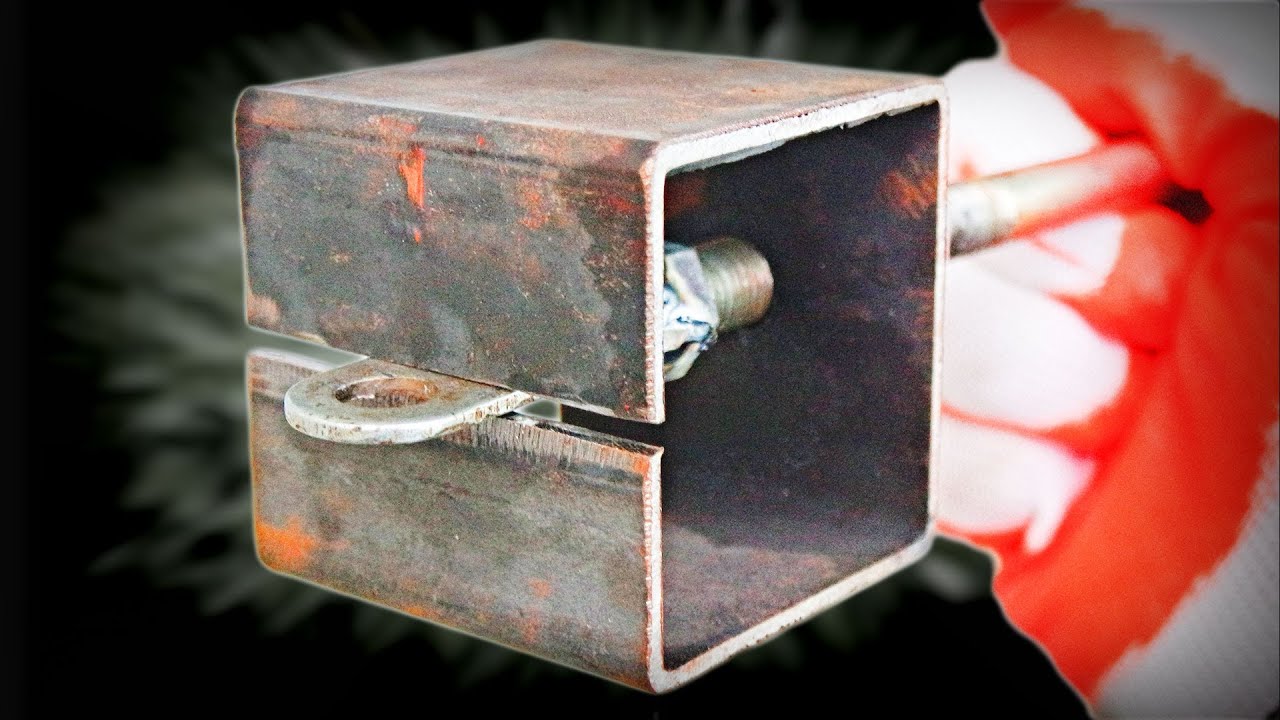

Удобный сварочный зажим из профтрубы и обрезков металла

При сварке металла крайне важно надежно зафиксировать заготовки в неподвижном положении, чтобы они не сдвинулись в сторону. Особенно это важно, если детали свариваются с зазором.

В данной статье расскажем, как сделать удобный сварочный зажим, с помощью которого можно не только надежно зафиксировать две заготовки, но и выдержать минимальный зазор между ними.

Для комфортной работы с заготовками потребуется два зажима. Изготовить их можно из профильной трубы и обрезков металлолома.

Возможно, вас заинтересует еще одна полезная самоделка: простая струбцина-вайма для склейки небольших щитов.

Основные этапы работ

Удобный сварочный зажим из профтрубы и обрезков металла Читайте также: Как сделать курвиметр из куска фанеры и болта

Первым делом надо будет подготовить необходимые заготовки и детали. Сначала отрезаем два одинаковых куска квадратной профильной трубы.

Потом отрезаем пару отрезков стального круглого прутка и две полосы металла. Подготавливаем болты, шайбы и барашковые гайки.

Удобный сварочный зажим из профтрубы и обрезков металла

В заготовках из профтрубы сверлим по одному отверстию (под диаметр болта), а также прорезаем пазы на противоположной стороне.

В шляпках болтов делаем пропилы болгаркой. Вставляем в них кусочки металлической полосы, и обвариваем.

Удобный сварочный зажим из профтрубы и обрезков металла Читайте также: Как сделать точило для ножей из старого напильника

Удобный сварочный зажим из профтрубы и обрезков металла

Предварительно в полосах надо будет просверлить отверстия под диаметр круглого прутка. Затем приступаем к сборке.

Удобный сварочный зажим из профтрубы и обрезков металла

С помощью пары самодельных сварочных зажимов удобно соединять вместе заготовки из листового металла, широкие и узкие полосы и даже отрезки строительного стального уголка.

Удобный сварочный зажим из профтрубы и обрезков металла

Удобный сварочный зажим из профтрубы и обрезков металла Читайте также: Самодельный зажим для стандартной F-образной струбцины

Удобный сварочный зажим из профтрубы и обрезков металла

Пошаговый процесс изготовления зажимов можно посмотреть на видео ниже. Данной идеей поделился автор YouTube канала WOW DIY.

Удобный сварочный зажим из профтрубы и обрезков металла
