Угловая (регулируемая) струбцина для сварочных работ

При сварке двух заготовок под углом удобно использовать угловую регулируемую струбцину. В этой статье расскажем, как изготовить ее своими руками.

Материалы, которые потребуются для изготовления самодельной сварочной струбцины:

  • металлическая полоса;
  • втулка из стальной круглой трубки;
  • подшипники;
  • металлический уголок;
  • болты с гайками.

Первым делом отрезаем от металлической полосы две заготовки одинаковой длины. Острые углы закругляем на шлифовальном станке.

Угловая (регулируемая) струбцина для сварочных работ

Возможно, вам также интересно будет прочитать: как изготовить деревянные тиски для сверлильного станка.



В металлических полосах необходимо будет просверлить крепежные отверстия (под диаметр болта).

Основные этапы работ

На следующем этапе отрезаем кусок круглой стальной трубы (втулку). Привариваем его к одной из металлических полос (в том месте, где просверлено отверстие).

Угловая (регулируемая) струбцина для сварочных работ

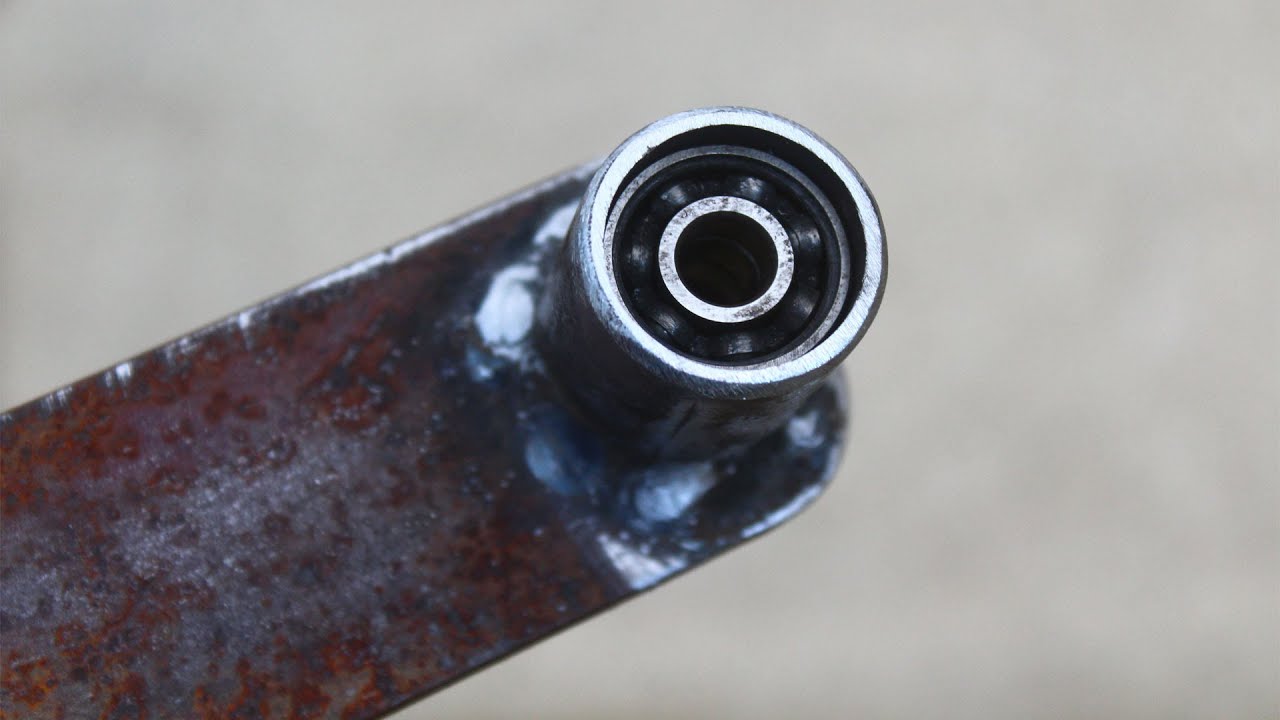

Внутрь втулки вставляем три подшипника. После этого соединяем две металлических полосы вместе с помощью болта. Фиксируем гайкой (лучше использовать барашковую гайку).

Угловая (регулируемая) струбцина для сварочных работ

Угловая (регулируемая) струбцина для сварочных работ

Отрезаем два уголка, и привариваем их к полосам — они будут выполнять роль упоров.

Угловая (регулируемая) струбцина для сварочных работ

По краям металлических полос привариваем две гайки, в которые вкручиваем фиксирующие болты. Самоделка готова!

Угловая (регулируемая) струбцина для сварочных работ

Угловая (регулируемая) струбцина для сварочных работ

Читайте также: как сделать простой и надежный съемник пружин амортизаторов.

Подробнее о том, как изготовить угловую регулируемую струбцину для сварочных работ, можно посмотреть на видео ниже. Этой идеей поделился автор YouTube канала ideas corner.
