Универсальная направляющая для электроинструмента

В данном обзоре расскажем, как изготовить своими руками простую универсальную направляющую для домашнего электроинструмента. Ее можно использовать в паре с циркулярной пилой, электролобзиком и ручным фрезером.

Идея изготовления универсальной направляющей для электроинструмента принадлежит автору YouTube канала JSK-koubou.

Необходимые материалы:

  • фанера;
  • алюминиевый уголок.

Возможно, вам также интересно будет прочитать статью: как самостоятельно изготовить гидравлический мини подъемник с «лапой».



Пошаговый процесс изготовления направляющей

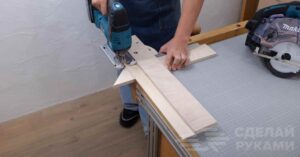

В первую очередь необходимо будет вырезать из фанеры деталь требуемой формы и размеров (смотрите на фото ниже). Середину заготовки вырезаем с помощью электролобзика.

Универсальная направляющая для электроинструмента

Дополнительно нужно просверлить крепежные отверстия и с помощью ручного фрезера выфрезеровать пазы по всей длине заготовки (с одной из сторон).

На следующем этапе нам потребуется алюминиевый уголок. Отрезаем заготовку подходящей длины, и крепим к заготовке из фанеры.

Универсальная направляющая для электроинструмента

Универсальная направляющая для электроинструмента

После этого отрезаем еще один кусок алюминиевого уголка такой же длины, и крепим его параллельно первому, но уже с обратной стороны заготовки.

Обратите внимание: между уголками должен получиться зазор на толщину стенки уголка. Таким образом, пара уголков выступает в качестве направляющей для ответной части самоделки.

Универсальная направляющая для электроинструмента

К фанере прикручиваем ручку.

Универсальная направляющая для электроинструмента

Затем можно приступать к изготовлению ответной части. Для этого потребуется алюминиевый уголок и другие детали из алюминия.

Универсальная направляющая для электроинструмента

Варианты использования самодельной направляющей с разным электроинструментом

Самодельная направляющая благодаря наличию универсальной ответной части может работать в паре с разным электроинструментом:

  • дисковой пилой;
  • электрическим лобзиком;
  • ручным фрезером.

На фото ниже показаны все возможные варианты использования самодельной универсальной направляющей в паре с разным электроинструментом.

Универсальная направляющая для электроинструмента

Универсальная направляющая для электроинструмента

Универсальная направляющая для электроинструмента

Видео по теме

В авторском видеоролике с YouTube канала JSK-koubou показан пошаговый процесс изготовления направляющей, а также особенности использования самоделки. Рекомендуем посмотреть видео.
