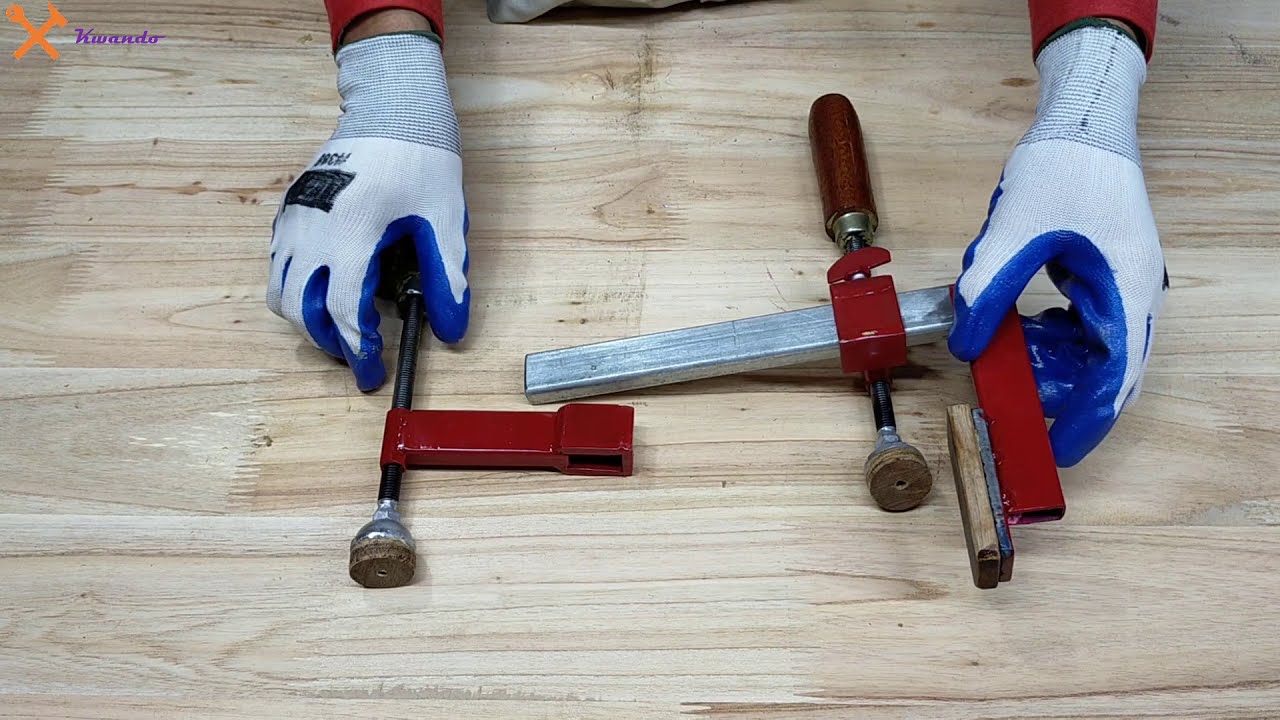

Универсальный F-образный зажим для слесарных и сварочных работ

Часто в процессе изготовления каких-либо изделий и самоделок обычными струбцинами не удается облегчить себе работу. Приходится мудрить и изобретать что-то более подходящее.

В данном обзоре автор показывает, как сделать своими руками универсальный F-образный зажим для слесарных и сварочных работ. Берите на заметку — может, и пригодится.

Для изготовления самодельного зажима потребуются куски профильной трубы, отрезки листового металла и шпильки. Ручки можно использовать деревянные (например, от напильников или стамесок).



Рекомендуем также прочитать статью-обзор на тему: как сделать приспособление для гибки квадратных профильных труб.

Изготовление деталей для зажима

Универсальный F-образный зажим для слесарных и сварочных работ Читайте также: Мощные слесарные тиски из металла с электромагнитом

Первым делом из кусочков толстого листового металла и профильной трубы нужно сварить две детали для самодельного зажима.

Универсальный F-образный зажим для слесарных и сварочных работ

Универсальный F-образный зажим для слесарных и сварочных работ

Обязательно зачищаем сварные швы. В одной из деталей сверлим отверстие. Потом привариваем обычную гайку, и вкручиваем в нее барашковый болт.

Универсальный F-образный зажим для слесарных и сварочных работ

Универсальный F-образный зажим для слесарных и сварочных работ Читайте также: Как сделать простой электропривод к пистолету для герметика

К другой детали (к торцу профильной трубы) автор приваривает удлиненную гайку, в которую будет вкручиваться шпилька.

Универсальный F-образный зажим для слесарных и сварочных работ

Основные этапы работ

На следующем этапе от прямоугольной профильной трубы отрезаем две заготовки. Отрезаем края под 45 градусов, после чего свариваем их вместе под прямым углом (буквой «Г»).

Универсальный F-образный зажим для слесарных и сварочных работ

Из металлических чашечек, шайб, гаек и болтиков автор собирает прижимные части самодельной струбцины.

Универсальный F-образный зажим для слесарных и сварочных работ Читайте также: Самодельный зажим, который заменит обычную струбцину

Универсальный F-образный зажим для слесарных и сварочных работ

К верхней части Г-образной заготовки привариваем прижимную губку из полосы металла. При помощи болгарки с отрезным диском делаем насечки для лучшего сцепления с заготовкой.

Универсальный F-образный зажим для слесарных и сварочных работ

Универсальный F-образный зажим для слесарных и сварочных работ

В завершении останется только покрасить все подготовленные детали, и после этого можно приступать к сборке.

Универсальный F-образный зажим для слесарных и сварочных работ

Как сделать универсальный F-образный зажим для слесарных и сварочных работ, можно посмотреть на видео ниже. Материал подготовлена на основе видеоролика с YouTube канала Kwando Technic.

Универсальный F-образный зажим для слесарных и сварочных работDIY Tool | Homemade F clamp and attachments
Универсальный F-образный зажим для слесарных и сварочных работ
