Универсальный кондуктор для разметки и сверления отверстий

Очень простой инструмент, который пригодится любому начинающему мастеру. При помощи этой самоделки можно как сделать разметку на заготовке, так и просверлить ряд отверстий, чтобы они находились на одной линии.

Необходимые материалы:

  • металлическая полоса;
  • круглая стальная труба;
  • строительный уголок.

Своим личным опытом изготовления самодельного универсального кондуктора поделился с нами автор YouTube канала Mr Tool Junction.

Основные этапы работ

От металлической полосы отрезаем заготовку требуемой длины. Высверливаем на конце отверстия разного диаметра — они будут использоваться как для разметки (можно использовать карандаш и маркер), так и для сверления отверстий.

Универсальный кондуктор для разметки и сверления отверстий Читайте также: Самодельный прижим для фуговального станка

Универсальный кондуктор для разметки и сверления отверстий

После этого высверливаем в металлической полосе высверливаем два ряда отверстий для крепления упора.

Универсальный кондуктор для разметки и сверления отверстий

На свободном конце полосы вырезаем ручку и надеваем на нее отрезок стальной круглой трубы, после чего обвариваем и зачищаем сварные швы.

Универсальный кондуктор для разметки и сверления отверстий

Универсальный кондуктор для разметки и сверления отверстий Читайте также: Приспособление для прямолинейной резки гипсокартона и пенопласта

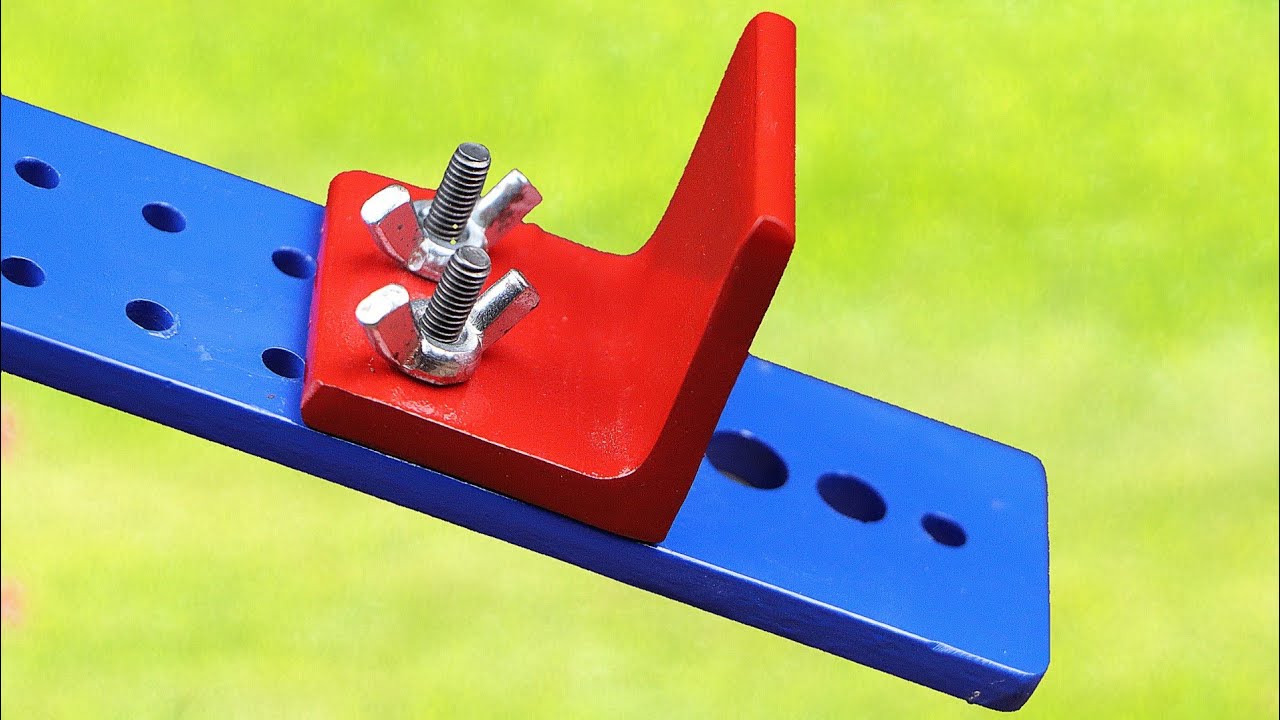

В качестве упора будем использовать кусок строительного уголка.

Отрезаем заготовку нужного размера и высверливаем в ней два крепежных отверстия. Крепим упор к металлической полосе с помощью болтов и барашковых гаек.

Универсальный кондуктор для разметки и сверления отверстий

Работать с этим кондуктором очень просто: выставляем упор на нужном расстоянии от края полосы и фиксируем его.

Универсальный кондуктор для разметки и сверления отверстий

Универсальный кондуктор для разметки и сверления отверстий Читайте также: Электродровокол своими руками: для быстрой и легкой колки дров

Затем прикладываем инструмент к заготовке и делаем разметку или высверливаем отверстия (очень удобно, когда нужно просверлить ряд отверстий).

Универсальный кондуктор для разметки и сверления отверстий

Видео по теме

Подробно о том, как сделать универсальный кондуктор для разметки и сверления отверстий, можно посмотреть в авторском видеоролике ниже.
