Универсальный шлифовальный станок из металлолома

Автор YouTube канала Rescatando Chatarra решил не покупать себе в мастерскую шлифовальный станок, а сделать его своими руками из разного металлолома.

«Сердцем» всей конструкции является электродвигатель, у которого вал выходит с двух сторон.

Таким образом, с одной стороны вал можно использовать для ленточной шлифмашинки, с другой — для дисковой. Получится шлифовальный станок 2 в 1.

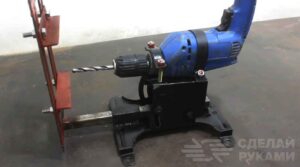

Советуем также прочитать статью на тему: как сделать стойку для электрической дрели или шуруповерта



Приступаем к работе

Универсальный шлифовальный станок из металлолома Читайте также: Гибочный станок по металлу из большого подшипника и уголков

Первым делом автор изготавливает на токарном станке приводной ролик для гриндера. Устанавливаем его с одной из сторон вала. А на другом конце крепится переходник.

Универсальный шлифовальный станок из металлолома

Универсальный шлифовальный станок из металлолома

В качестве корпуса шлифовального станка автор использует цилиндрическую емкость из металла.

Далее нам потребуется часть редуктора болгарки. Крепим его к корпусу станка. Внутрь корпуса устанавливаем электродвигатель.

Универсальный шлифовальный станок из металлолома Читайте также: Самодельный роликовый трубогиб на базе гидравлического домкрата

Универсальный шлифовальный станок из металлолома

Универсальный шлифовальный станок из металлолома

На следующем этапе автор изготавливает станину станка, а также делает отделение, внутри которого будет находиться шлифлента.

Универсальный шлифовальный станок из металлолома

Универсальный шлифовальный станок из металлолома

Универсальный шлифовальный станок из металлолома Читайте также: Компактный гибочный станок по металлу своими руками

Изготавливаем и устанавливаем натяжитель шлифовальной ленты с роликом. Монтируем рабочую площадку.

Универсальный шлифовальный станок из металлолома

Универсальный шлифовальный станок из металлолома

К другому концу вала мастер крепит диск из фанеры, к которому приклеивается шлифовальный круг. На последнем этапе останется только зачистить сварные швы и покрасить корпус.

Универсальный шлифовальный станок из металлолома

Как своими руками изготовить шлифовальный станок из металлолома, смотрите в авторском видеоролике.

Универсальный шлифовальный станок из металлоломаComo hacer lijadora profesional con solo 30 DOLARES (Editado)
Универсальный шлифовальный станок из металлолома
