Вертикальная стойка с прижимом для фиксации заготовок

Иногда при склейке или механической обработке деревянных заготовок использовать тиски и струбцины не представляется возможным. В данном случае можно воспользоваться универсальным самодельным приспособлением — вертикальной стойкой с прижимом. С помощью такой простой конструкции можно надежно прижимать к поверхности стола заготовки разной толщины.

Основные этапы работ

Первым делом необходимо сварить между собой два уголка 45х45 мм, чтобы в итоге получился квадратный профиль (в принципе, можно использовать и толстостенную профильную трубу с размерами сторон 45х45 мм). Получившуюся заготовку разрезаем пополам — на две одинаковые части.

Затем потребуется стальная пластина прямоугольной формы (лучше взять квадратную, чтобы площадь опоры была больше), в которой надо будет просверлить отверстия для крепежа. По центру основания привариваем вертикальную стойку из стального квадрата с размерами сторон 40х40 мм.

Два отрезка квадратного профиля из уголка свариваем перпендикулярно друг другу, после чего надеваем на вертикальную стойку. Второй стальной квадрат крепим горизонтально. В профилях, сваренных из уголка, сверлим отверстия под фиксирующие болты или шпильки с воротком. На последнем этапе работ к горизонтальному квадрату привариваем третью шпильку с прижимным пятаком.

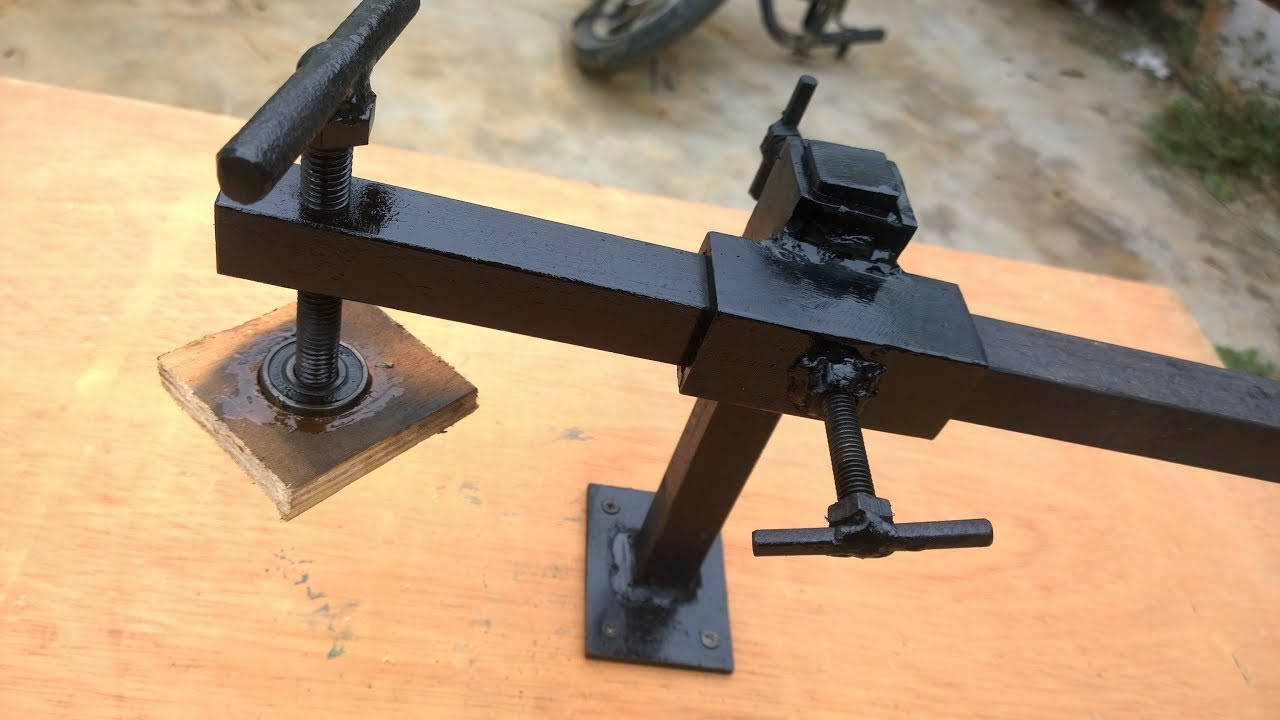

В итоге получилась самодельная вертикальная стойка с прижимом для фиксации деревянных заготовок на рабочем столе или верстаке. Подробный процесс сборки конструкции смотрите в видеоролике на сайте.
