9 способов как максимально точно разметить центр заготовки

Если необходимо просверлить отверстие в деревянной или металлической заготовке (круглой, квадратной или прямоугольной формы) строго по центру, то удобнее всего делать разметку не штангенциркулем, а специальным инструментом — центроискателем. Также можно найти центр окружности, используя обычные инструменты, которые всегда есть под рукой.

Содержимое

Быстрый способ, как найти центр окружности

В данном обзоре автор поделится с нами довольно простым способом, как быстро найти центр окружности.

Для этого нам потребуется всего два предмета: угольник и карандаш. Первым делом необходимо провести прямую линию в любом месте окружности.

9 способов как максимально точно разметить центр заготовки Читайте также: Как покрасить автомобильный диск жидким пластиком

9 способов как максимально точно разметить центр заготовки

Советуем также прочитать: как изготовить своими руками антенну для усиления 4G сигнала на даче или в частном доме.

После того, как начертили линию, измеряем длину, и делим это расстояние ровно пополам.

В данном случае длина линии составляет 210 мм. Разделив ее пополам, получаем 105 мм — ставим в этом месте отметку.

9 способов как максимально точно разметить центр заготовки

9 способов как максимально точно разметить центр заготовки Читайте также: Как сделать аналог термопластика своими руками

С помощью угольника проводим вторую линию, которая должна быть перпендикулярна первой (то есть проходить под углом 90 градусов).

9 способов как максимально точно разметить центр заготовки

Основные этапы работ

На следующем этапе проделываем те же операции с другой стороны окружности (только не параллельно, а немного в стороне).

Чертим линию, измеряем ее длину (в данном случае — 218 мм), делим пополам (109 мм) и откладываем в этом месте точку. После этого проводим перпендикулярную линию, как и в предыдущем случае.

9 способов как максимально точно разметить центр заготовки

9 способов как максимально точно разметить центр заготовки Читайте также: Как сделать чернение стали с помощью каустической соды

Пересечение двух линий, которые мы чертили под углом 90 градусов, и будет являться центром круга.

9 способов как максимально точно разметить центр заготовки

Видео

Подробно об этом способе можно посмотреть на видео ниже. Статья подготовлена на основе видео с YouTube канала «ПОГРАНЕЦ 13».

9 способов как максимально точно разметить центр заготовкиКАК БЫСТРО НАЙТИ ЦЕНТР КРУГА

Как сделать универсальный центроискатель

Для токарных станков сегодня продаются уже готовые заводские индикаторные и оптические центроискатели.

Но если станка под рукой нет, а центр найти надо, то можно воспользоваться самодельным центроискателем. Для его изготовления потребуется всего две детали: обычный металлический угольник и линейка.

Делаем центроискатель за 15 секунд

9 способов как максимально точно разметить центр заготовки Читайте также: Как сделать электрокарандаш своими руками

Изготовить самодельный инструмент для нахождения центра заготовки очень просто. Нужно всего лишь приложить линейку к угольнику под углом 45 градусов и зафиксировать ее, чтобы она была неподвижна.

Для фиксации можно использовать маленькую струбцинку или зажим. Также можно просверлить отверстия и закрепить линейку при помощи заклепок или болтов.

9 способов как максимально точно разметить центр заготовки

Вот так просто (и самое главное — быстро) в домашних условиях можно изготовить удобный и практичный в использовании центроискатель.

Принцип работы инструмент тоже очень прост. Прикладываем приспособление к заготовке, и линейка будет проходить как раз через центр.

9 способов как максимально точно разметить центр заготовки

Достаточно прочертить сначала первую линию, затем провернуть инструмент на 90 градусов и прочертить вторую. Потом можно будет сверлить отверстие.

Если заготовка «кривая», то линий желательно прочертить больше, чтобы максимально точно определить расположение центра. Пишите в комментариях под видео, что вы думаете по поводу данного метода.

Видео

9 способов как максимально точно разметить центр заготовкиКак сделать центроискатель за 10 секунд.

Центровочный инструмент для круглых заготовок

Центровка круглых заготовок из металла доставляет массу неудобств, особенно для неподготовленного человека, далекого от слесарного дела.

Есть специальные инструменты для центровки, но их нужно еще купить. А почему бы не изготовить такой инструмент самостоятельно? В данном обзоре мы расскажем, как это сделать.

Для изготовления центровочного инструмента будут необходимы следующие материалы: небольшой кусок листового металла толщиной 2-3 мм, подшипники, три болта с гайками-барашками.

Рекомендуем также прочитать статью-обзор: как изготовить инструмент для быстрого снятия изоляции со старых проводов.

Если дома, на даче или в гараже часто приходится чистить провода от изоляции, то такая самоделка сэкономит вам время.

Основные этапы работ

Для начала определимся с будущим размером инструмента и вырежем квадратную заготовку из листа металла. Теперь размечаем центр диагональными линиями и кернером намечаем его.

Далее при помощи циркуля чертим по кругу контур и ещё два на небольшом расстоянии друг от друга. Размечаем три вершины треугольника. Обрисовываем контуры для вырезания заготовки инструмента.

9 способов как максимально точно разметить центр заготовки

По центрам вырезанных лучей на пересечении линий окружностей сверлим отверстия.

Соединяем центральное отверстие с тем, что ближе к центру, и вырезаем канавки. По ним будут двигаться ролики для регулировки.

9 способов как максимально точно разметить центр заготовки

9 способов как максимально точно разметить центр заготовки

Теперь шлифуем надфилем все края и снимаем фаски. Ролики можно сделать из подшипников, которые будут крепиться болтом и гайкой в канавках нашей заготовки.

9 способов как максимально точно разметить центр заготовки

По центру инструмента сверлим отверстие. При желании можно покрасить инструмент в понравившийся цвет. Циркулем намечаем шкалу размеров на верхней части инструмента, и закрепляем ролики.

9 способов как максимально точно разметить центр заготовки

Видео

Подробное изготовление самоделки можно увидеть на видео ниже. Этот обзор создан на основе видеоролика с YouTube канала Mistry MakeTool.

9 способов как максимально точно разметить центр заготовкиHow To Make Center Finder Tool || New Design Invention

Как сделать универсальный центроискатель своими руками

Центроискатель в домашней мастерской — штука полезная и нужная. При помощи этого инструмента можно быстро найти центр заготовки и провести разметочную линию.

9 способов как максимально точно разметить центр заготовки

Причем центроискатель можно сделать своими руками.

В этом обзоре автор делится своей идеей. Конструкция универсальная — позволяет найти центр на заготовках из дерева и металла (это бруски, пластины, профильные трубы) разного размера.

Для изготовления центроискателя потребуется стальной квадрат, три болта и восемь маленьких подшипников (их можно извлечь из фиджет-спиннеров).

9 способов как максимально точно разметить центр заготовки

Основные этапы работ

В первую очередь автор делает разметку, после чего сверлит в квадрате семь отверстий на одинаковом расстоянии друг от друга. Еще одно сквозное отверстие надо будет просверлить на перпендикулярной стороне заготовки.

9 способов как максимально точно разметить центр заготовки

В просверленных отверстиях (во всех, кроме центрального) надо нарезать резьбу. Затем автор затачивает два болта под конус. Далее их нужно будет закалить.

9 способов как максимально точно разметить центр заготовки

Сборка центроискателя

На последнем этапе останется только собрать приспособление. Надеваем на болты по четыре подшипника и вставляем их в просверленные в квадратной заготовке отверстия.

9 способов как максимально точно разметить центр заготовки

В центральное отверстие вставляет чертилка по металлу или карандаш, и фиксируется третьим болтом.

Видео

Подробно о том, как сделать универсальный центроискатель для домашней мастерской своими руками, смотрите в видеоролике на нашем сайте.

9 способов как максимально точно разметить центр заготовкиDIY AMAZING TOOL / Como Hacer la Mejor Herramienta Compas y Buscador de Centro METAL/MADERA

Универсальный центроискатель из квадратного прутка с возможностью регулировки

В интернете можно встретить разные варианты самодельных центроискателей, однако в данном случае автор предлагает изготовить своими руками не только простой, но еще и универсальный центроискатель.

9 способов как максимально точно разметить центр заготовки

При помощи этого приспособления можно быстро найти центр как на деревянных заготовках, так и на деталях из металла. Причем самодельный центроискатель имеет регулировку по ширине, что очень удобно.

Сначала необходимо отрезать болгаркой кусок квадратного прутка 10х10 мм длиной примерно 20-25 см.

Далее нужно будет разметить и просверлить семь отверстий с шагом 2,5-3 см. Во всех отверстиях, кроме центрального, надо нарезать резьбу.

9 способов как максимально точно разметить центр заготовки

Процесс изготовления универсального центроискателя

Перпендикулярно центральному отверстию (на другой стороне квадратного прутка) необходимо просверлить еще одно отверстие и нарезать в нем резьбу под фиксирующий болт.

9 способов как максимально точно разметить центр заготовки

В качестве 2-х боковых упоров мастер использует два длинных болта, предварительно срезав у них шляпки и часть резьбы. Собственно, на этом самоделка готова, и можно испытать ее в деле.

9 способов как максимально точно разметить центр заготовки

Чтобы найти центр на металлических заготовках, можно использовать чертилку по металлу или кернер. Да и автомобильный клапан тоже подойдет.

При работе с деревянными заготовками в центральном отверстии фиксируется обычный карандаш.

9 способов как максимально точно разметить центр заготовки

Видео

Подробнее о том, как сделать удобный и простой в использовании универсальный центроискатель с возможностью регулировки по ширине, смотрите в видеоролике на нашем сайте.

9 способов как максимально точно разметить центр заготовкиMake A Center Finder Tool || DIY Centerline Tool

Мебельный кернер-центроискатель для разметки отверстий под шканты

В данном обзоре расскажем, как своими руками изготовить комплект из двух мебельных центроискателей.

При помощи этих приспособлений (их еще называют наколками) удобно делать разметку для сверления отверстий под деревянные шканты.

Для изготовления самодельных мебельных центроискателей потребуются болты с гайками и круглый пруток (желательно, чтобы он был хорошего качества).

Этой полезной идеей с нами поделился автор YouTube канала DIYFixMan.

Кстати, своими руками можно изготовить также барашковые болты с гайками.

В магазинах не всегда можно найти требуемый размер. А так вы можете без проблем сделать себе болты и гайки-барашки любого диаметра.

Основные этапы работ

На болт накручиваем гайку.

Зажимаем болт с гайкой в тисках, и болгаркой срезаем часть шляпки. Обрабатываем место среза абразивным бруском.

9 способов как максимально точно разметить центр заготовки

9 способов как максимально точно разметить центр заготовки

9 способов как максимально точно разметить центр заготовки

После этого зажимаем болт с гайкой снова в слесарных тисках, и отрезаем шпильку болта заподлицо с гайкой.

9 способов как максимально точно разметить центр заготовки

Находим центр в шляпке болта, и с помощью дрели (а лучше — на сверлильном станке) сверлим глухое отверстие.

9 способов как максимально точно разметить центр заготовки

Далее нам потребуется стальной круглый пруток. Затачиваем один из его концов. Обрезаем до нужной длины.

9 способов как максимально точно разметить центр заготовки

В просверленное отверстие капаем каплю суперклея, и потом вставляем отрезок прутка с заостренным кончиком.

9 способов как максимально точно разметить центр заготовки

9 способов как максимально точно разметить центр заготовки

Как пользоваться «наколками»

В одной из заготовок сверлим два отверстия. Устанавливаем в них самодельные кернеры-центроискатели.

9 способов как максимально точно разметить центр заготовки

Прикладываем эту заготовку ко второй детали, и ударяем по ней молотком. Кернеры оставят углубления, в которых затем сверлим отверстия.

9 способов как максимально точно разметить центр заготовки

Когда все готово, останется только установить подготовленные деревянные шканты, и соединить вместе обе заготовки.

9 способов как максимально точно разметить центр заготовки

Видео

Подробно о том, как изготовить кернер-центроискатель для разметки отверстий под шканты, можно посмотреть ниже — в авторском видеоролике.

9 способов как максимально точно разметить центр заготовкиHow to make Dowel Centers and also how to use them

Центроискатель для круглых и цилиндрических деталей

Чтобы быстро и точно разметить круглые или цилиндрические заготовки, советуем использовать специальное приспособление — центроискатель. Рассказываем, как изготовить его своими руками.

Данное приспособление не является предметом первой необходимости в домашней мастерской. Однако с ним работа по разметке заготовок занимает меньше времени.

Своим личным опытом изготовления самодельного центроискателя поделился с нами автор YouTube канала AX Creates.

Для изготовления самоделки понадобятся отрезки металлической полосы. Соединяться заготовки будут с помощью болтов с гайками.

Основные этапы работ

Первым делом отрезаем от металлической полосы заготовки требуемой длины. Высверливаем в них отверстия по краям и закругляем острые углы. Всего же потребуется изготовить четыре таких детали.

9 способов как максимально точно разметить центр заготовки

9 способов как максимально точно разметить центр заготовки

После этого необходимо будет изготовить направляющую.

Отрезаем четыре кусочка металлической полосы и свариваем их вместе, как показано ниже. С одной из сторон высверливаем отверстия, углы закругляем.

9 способов как максимально точно разметить центр заготовки

9 способов как максимально точно разметить центр заготовки

На следующем этапе останется только собрать все детали воедино. Для соединения деталей мы будем использовать болты с гайками.

Также потребуется одна барашковая гайка для быстрой фиксации подвижной части приспособления.

9 способов как максимально точно разметить центр заготовки

9 способов как максимально точно разметить центр заготовки

Как работать с инструментом

Самодельный центроискатель можно использовать для разметки круглых труб или круглых заготовок из дерева.

Варианты использования приспособления показаны на фото ниже.

9 способов как максимально точно разметить центр заготовки

9 способов как максимально точно разметить центр заготовки

9 способов как максимально точно разметить центр заготовки

Видео

Пошаговый процесс изготовления и сборки центроискателя для разметки деталей показан в авторском видеоролике ниже. Спасибо за внимание.

9 способов как максимально точно разметить центр заготовкиDO NOT THINK TO BUY, BUILD IT YOURSELF!!! NEW DIY TOOL IDEA!!

Как сделать центроискатель для разметки заготовок из фанеры

В данном обзоре мы поделимся с вами интересной идеей для домашней мастерской, а именно — расскажем, как своими руками изготовить удобный центроискатель. Это простое приспособление существенно облегчает разметку заготовок.

Для изготовления самоделки будем использовать обрезки фанеры и круглую деревянную палочку.

В качестве «чертилки» можно использовать обычную ручку, карандаш или маркер. В общем, любой предмет, который может рисовать.

Основные этапы работ

Первым делом отпиливаем кусок фанеры и делаем разметку — находим центр. После этого обрезаем все лишнее, придав заготовке форму ромба.

9 способов как максимально точно разметить центр заготовки

После этого высверливаем сквозное отверстие по центру заготовки. Затем с одной из сторон необходимо высверлить посадочное место под круглую деревянную палочку.

9 способов как максимально точно разметить центр заготовки

Обратите внимание: диаметр палочки должен быть больше диаметра ручки, карандаша или маркера (что вы будете использовать для разметки).

На следующем этапе отпиливаем круглую палочку подходящей длины и вклеиваем ее в посадочное место.

9 способов как максимально точно разметить центр заготовки

Далее в круглой палочке нужно будет просверлить отверстие для установки ручки (в данном случае будем использовать именно ручку).

9 способов как максимально точно разметить центр заготовки

По краям деревянной заготовки сверлим отверстия под шурупы. Затем к нижней части прикручиваем две пластиковых втулки, как показано на фото ниже. Самодельное приспособление готово.

9 способов как максимально точно разметить центр заготовки

Видео

Пошаговый процесс изготовления центроискателя для разметки заготовок можно посмотреть в авторском видеоролике. Идеей поделился автор YouTube канала Carpintero Del Desierto.

9 способов как максимально точно разметить центр заготовкиMARCADOR de CENTROS Casero Herramienta de Carpinteria

Самодельный центроискатель для электрической дрели

Если нужно просверлить отверстие в деревянной планке или бруске точно по центру, то можно использовать центроискатель для электродрели. Его несложно изготовить своими руками.

9 способов как максимально точно разметить центр заготовки

Приспособление можно сделать из фанеры или дерева, и на это потребуется минимум времени.

Первым делом необходимо подготовить два металлических стержня и четыре пружинки.

9 способов как максимально точно разметить центр заготовки

Далее отпиливаем два деревянных бруска нужного размера и сверлим в них сквозные продольные отверстия.

9 способов как максимально точно разметить центр заготовки

С одной из сторон диаметр отверстия должен быть больше, чтобы можно было установить пружинки.

9 способов как максимально точно разметить центр заготовки

Основные этапы работ

На металлических стержнях с помощью ножовки по металлу нужно сделать пропилы.

Из проволоки делаем колечки и надеваем их на стержни — они будут служить упорами для пружинок.

9 способов как максимально точно разметить центр заготовки

Из куска доски автор вырезает крепление для дрели. Затем к нему нужно приклеить два бруска с отверстиями. В них надо вставить стержни с пружинками.

9 способов как максимально точно разметить центр заготовки

На последнем этапе надеваем насадку-центроискатель на дрель, и можно сверлить отверстия в заготовках. Полезная получилась самоделка.

Видео

Подробно о том, как своими руками сделать центроискатель для электродрели, вы можете посмотреть в видеоролике на нашем сайте.

9 способов как максимально точно разметить центр заготовкиTRUCO PARA TU TALADRO FÁCIL — CENTRAR PERFORACIÓN SIN MARCAR
9 способов как максимально точно разметить центр заготовки
Андрей Васильев
Задать вопрос
10 Комментарии
Оставьте комментарий
  1. Мда…. С курсом школьной геометрии человек явно не знаком. Так вот. Первый отрезок называется хорда, а второй(серединный перпендикуляр) — диаметр данного круга. Подели его пополам и будет тебе счастье.)) Или иначе. Берем наш прямой угол и приставляем его к краю диска. Отмечаем две точки, где стороны угла пересекают диск. Соединяем. Это диаметр.))

  2. Всё гораздо проще. Можно обойтись одной линейкой, спицей, ровной палочкой, верёвочкой, ниточкой… и карандашом. Прикладываете подручное средство к окружности в любом месте и передвигаете к центру, не меняя направления, до тех пор, пока диаметр будет увеличиваться. Отмечаете на подручном средстве самое большое значение и проводите вдоль линию (можно ближе к центру). Потом прикладываете это же подручное средство с отметкой под другим углом и совмещаете края окружности с отметкой и проводите линию. На пересечении двух линий и будет центр. И не нужно никаких угольников.

  3. Как можно «провести прямую линию в любом месте окружности» — может быть, круга?

  4. А просто взять циркуль и провести несколько дуг размером радиус не проще?

  5. На работе с металлом часто приходится искать центр круглой, эллипсной, прямоугольной, кривой (литье) детали.
    Меряется штангелем диаметр. Выставляем на штангеле радиус. И от краев детали делаем риски у центра. Пересечение рисок и есть центр. Кернером делаем ямку для центровочного сверла. Сверлим.

  6. Ну вот ещё варианты . Самый детский. Бумага и карандаш. Под круг бумагу и обрисовать окружность. Можно обрезать и сложить два раза можно не обрезать а на стекло улицы и соединить контур два раза. Штангенциркуль всегда прислонив к краю углом будет показывать на центр. Два раза прислонил вот и центр даже если и в сантиметре . Это хватит для того чтобы увидеть центр. Да верёвочки можно и другие но думаю это самый лёгкий способ запомнить кто как я прогуливал . Я практик и мне теория интересна. А как в классах скучно это вы знаете. Политика подачи информации ужасна.

Добавить комментарий

Ваш адрес email не будет опубликован.

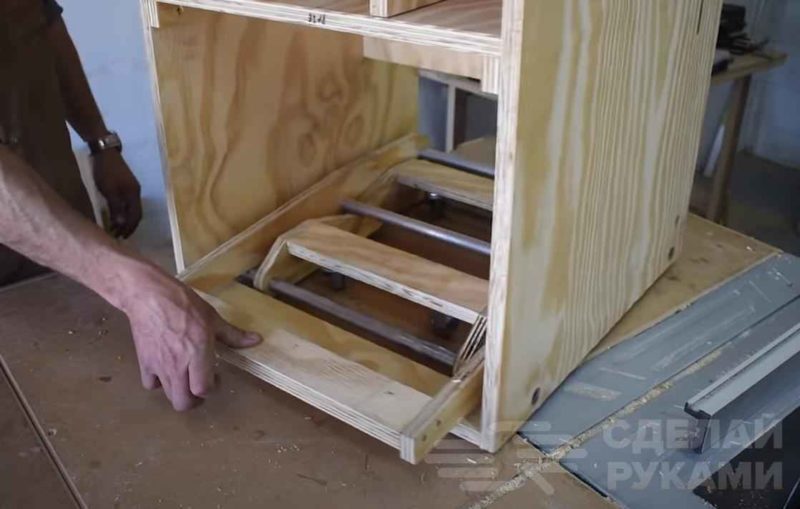

Как сделать универсальную тумбу для станков
Оригинальная отделка стен дешевой фактурной шпаклевкой
