3 способа как сделать молоток сварщика своими руками

Главная функция молотка сварщика — это удаление шлака с поверхности сварного шва. Но существуют и универсальные конструкции (например, с функцией зачистки). В сегодняшней статье расскажем, как сделать молоток сварщика своими руками.

Шлакоотбойный молоток из металлической пластины

Изготовить инструмент можно своими руками из толстой металлической пластины.

3 способа как сделать молоток сварщика своими руками

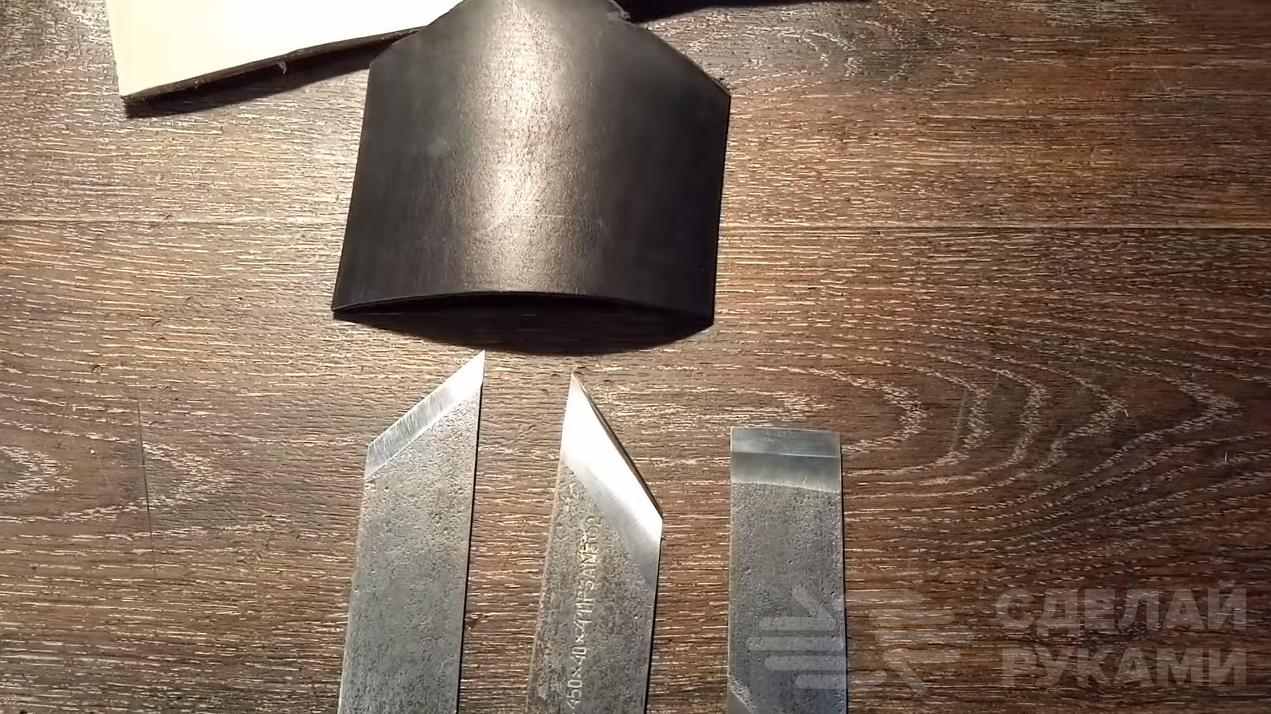

3 способа как сделать молоток сварщика своими руками Читайте также: Сапожный раскройный нож для кожи своими руками

Основой шлакоотбойного молотка являются: двухсторонняя головка с бойком и ручка. Боек представляет собой плоское лезвие по форме зубила.

И первым делом необходимо будет изготовить из пластины сам боек. Форма может быть разной, в зависимости от того, какая вам больше нравится.

3 способа как сделать молоток сварщика своими руками

Основные этапы работ

На следующем этапе из куска металлической пластины надо будет вырезать болгаркой ручку. Толщина рукоятки должна быть такой же, как и у головки молотка.

3 способа как сделать молоток сварщика своими руками

3 способа как сделать молоток сварщика своими руками Читайте также: Шарнирный вороток под торцевые головки из гаечного ключа

После этого обе детали нужно обработать на шлифовальном станке и сварить между собой. Для этого детали нужно будет зафиксировать неподвижно на рабочем столе при помощи саморезов с шайбами.

3 способа как сделать молоток сварщика своими руками

Чтобы ручка шлакоотбойного молотка удобно лежала в руке, автор решил сделать две деревянные накладки для нее. Их надо будет вырезать по форме рукоятки.

3 способа как сделать молоток сварщика своими руками

Затем в ручке молотка и накладках автор сверлит отверстия и крепит их на эпоксидную смолу, используя для армирования два болта. А после застывания эпоксидки выступающие части болтов нужно срезать болгаркой.

Видео

3 способа как сделать молоток сварщика своими руками Читайте также: Универсальная насадка-воздуходувка для УШМ

Подробно о том, как своими руками сделать шлакоотбойный молоток сварщика, смотрите в данном видеоролике.

3 способа как сделать молоток сварщика своими рукамиMARTILLO-PIQUETA( p/SOLDADURA )/ DIY WELDING HAMMER

Молоток сварщика из старого зубила для перфоратора

Из старого износившегося зубила для перфоратора можно сделать своими руками инструмент для сварщика — удобный молоток с деревянной ручкой, который можно будет использовать для отбивания шлака и других операций.

3 способа как сделать молоток сварщика своими руками

Дополнительно понадобятся: небольшой кусок шестигранника диаметром 12 мм, металлическая полоса толщиной 4 мм и шириной 30 мм, а также небольшой отрезок доски, три болта и гайки М6.

Первым делом от рабочей кромки зубила нужно отмерить 150 мм, а лишнюю часть с хвостовиком отрезать.

3 способа как сделать молоток сварщика своими руками Читайте также: Универсальный ключ из зажимных клещей и цепи

При помощи болгарки мастер придает месту среза коническую форму: глубина конуса 3 см.

3 способа как сделать молоток сварщика своими руками

Затем от шестигранника отрезается заготовка длиной 60 мм, а от металлической полосы — кусок длиной 140 мм.

Основные этапы работ

В торце шестигранной заготовки делается пропил шириной 4 мм и глубиной 20 мм. Полоса должна плотно войти в пропил. Места соединения свариваются и зачищаются.

3 способа как сделать молоток сварщика своими руками

Посередине зубила на предварительно подготовленное под сварку место приваривается отрезок шестигранника (перпендикулярно).

Далее к металлической полосе с двух сторон необходимо приложить две деревянных заготовки (накладки на ручку) и зафиксировать струбциной. В них надо просверлить три отверстия по 6 мм.

В обеих заготовках делаются потаи под головки болтов и гайки. После сборки лишнее срезается. Ручке придается округлая форма.

3 способа как сделать молоток сварщика своими руками

Из нерабочего зубила получился удобный и долговечный молоток сварщика. С помощью такого молотка шлак отбивается быстро и чисто на любых сварных швах.

Видео

3 способа как сделать молоток сварщика своими рукамиЧто Можно Сделать из Старого Зубила! Не выбрасывайте

Универсальный молоток сварщика с пружинной рукояткой

расскажем, как сделать своими руками универсальный молоток, который пригодится каждому сварщику.

Для изготовления самоделки будем использовать стальной круглый пруток диаметром 19 мм и 12 мм, а также пружину и две шайбы.

Данной идеей поделился автор YouTube канала Carlos Morais.

Первым делом необходимо будет изготовить рукоятку молотка. Для этого от круглого прутка диаметром 12 мм отрезаем заготовку подходящей длины.

Надеваем на заготовку стальную шайбу, и привариваем её. Сверху надеваем пружину, и затем ещё одну шайбу, которую также надо будет приварить.

3 способа как сделать молоток сварщика своими руками

Возможно, вам интересно будет прочитать статью: как сделать регулируемую ручку для переноски листовых материалов.

Основные этапы работ

На следующем этапе займемся изготовлением головки молотка. Отрезаем кусок круглого прутка диаметром 19 мм.

3 способа как сделать молоток сварщика своими руками

Находим центр, сверлим отверстие — посадочное место под рукоятку. Насаживаем головку молотка на ручку. Обвариваем.

Боёк молотка также изготавливаем из стального круглого прутка диаметром 12 мм.

В торцах головки сверлим отверстия для установки бойка и щеточной насадки для дрели.

Конец бойка затачиваем на шлифовальном или заточном станке. Устанавливаем боёк и щеточную насадку в головку молотка.

3 способа как сделать молоток сварщика своими руками

3 способа как сделать молоток сварщика своими руками

На последнем этапе останется только зачистить металла болгаркой и покрасить самоделку.

Этот молоточек способен выполнять две операции: отбивает шлак после сварки и зачищает поверхность сварного шва. Очень удобно.

Видео

Подробно о том, как изготовить универсальный молоток для сварщика, вы можете посмотреть в авторском видеоролике.

3 способа как сделать молоток сварщика своими рукамиMARTELO PICADOR PARA TIRAR ESCÓRIA DE SOLDA
3 способа как сделать молоток сварщика своими руками
Андрей Васильев
Задать вопрос
1 Комментарий
Оставьте комментарий
  1. во все времена к зубилу приваривали ручку из арматуры и вперед и не надо изобретать велосипед.проверено отработано одобрено-а если нехэр делать то мог бы из дамаска или алмазки с рукояткой из бивня мамонта сколхозить.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

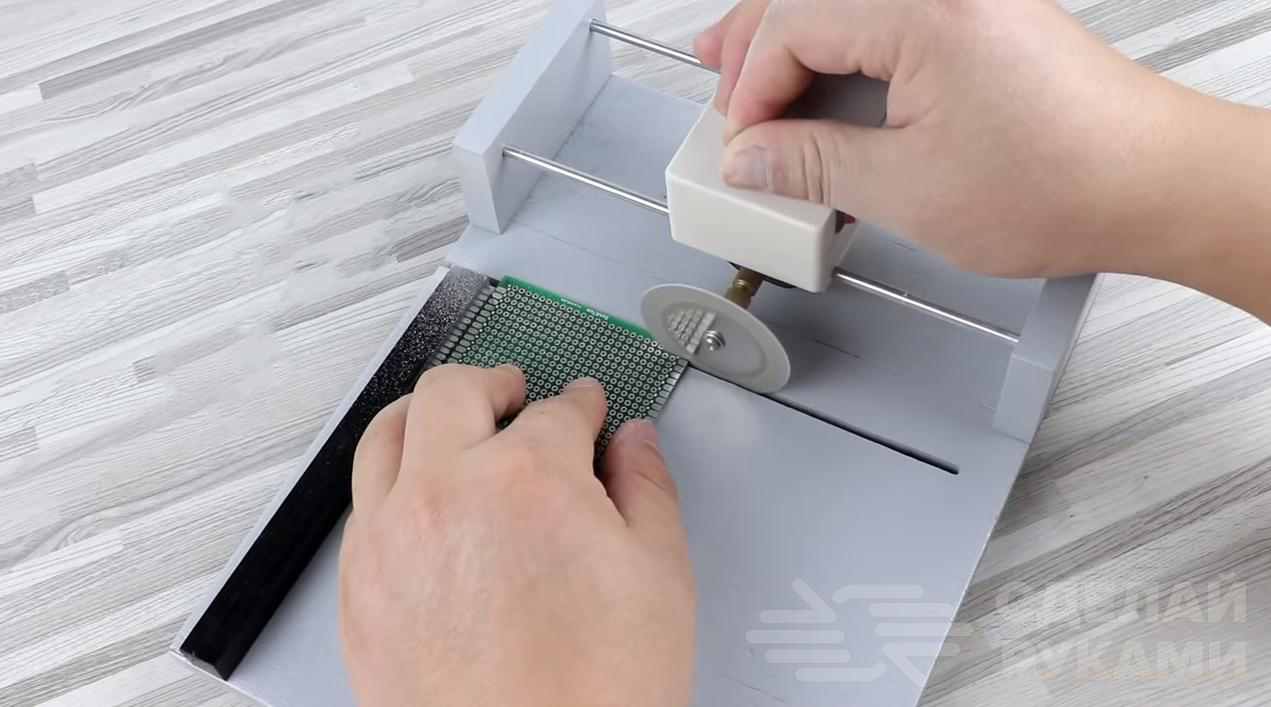

Мини станок для резки печатных плат и других материалов
