Как из самого обычного штангенциркуля сделать разметочный

Обычные штангенциркули не предназначены для разметки, поскольку со временем стачиваются губки инструмента. Однако из обычного можно сделать разметочный штангенциркуль. Для этого потребуется минимум инструментов и материалов.

Чтобы модернизировать старый штангенциркуль, в первую очередь необходимо отрезать часть губок, а место среза — отшлифовать.



Также потребуется две твердосплавные пластины (треугольной формы) от токарного резца. Они будут использоваться в качестве наконечников, которые надо прикрепить к губкам инструмента.

Как из самого обычного штангенциркуля сделать разметочный

Основные этапы работ

Как из самого обычного штангенциркуля сделать разметочный Читайте также: Стойка для маленькой болгарки из автомобильной помпы

На следующем этапе работ на каждой твердосплавной пластине нужно будет сточить верхнюю плоскость. Для этого мастер использует алмазный диск.

Как из самого обычного штангенциркуля сделать разметочный

Далее нужно сточить боковые стороны пластин, чтобы все стороны треугольника в итоге были ровными. Таким образом, получится 3 режущих кромки. Обязательно используйте респиратор, чтобы защитить органы дыхания от мелкой металлической пыли.

Как из самого обычного штангенциркуля сделать разметочный

Затем в губках штангенциркуля необходимо просверлить отверстия, чтобы закрепить пластины. Обратите внимание, что сталь каленая, поэтому предварительно потребуется сделать ее отпуск.

Как из самого обычного штангенциркуля сделать разметочный Читайте также: Штамповка листового металла при помощи песка

Как из самого обычного штангенциркуля сделать разметочный

Мастер нагревает губки докрасна и дает остыть. И потом только можно приступать к сверлению. На последнем этапе останется только нарезать в отверстиях резьбу и прикрутить обе пластины к губкам.

Подробно о том, как из самого обычного штангенциркуля сделать разметочный, рекомендуем посмотреть в видеоролике на сайте.

Как из самого обычного штангенциркуля сделать разметочныйКак переделать обычный штангенциркуль в разметочный
Как из самого обычного штангенциркуля сделать разметочный
Андрей Васильев
Задать вопрос
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Самодельная подставка из металла для ароматических палочек

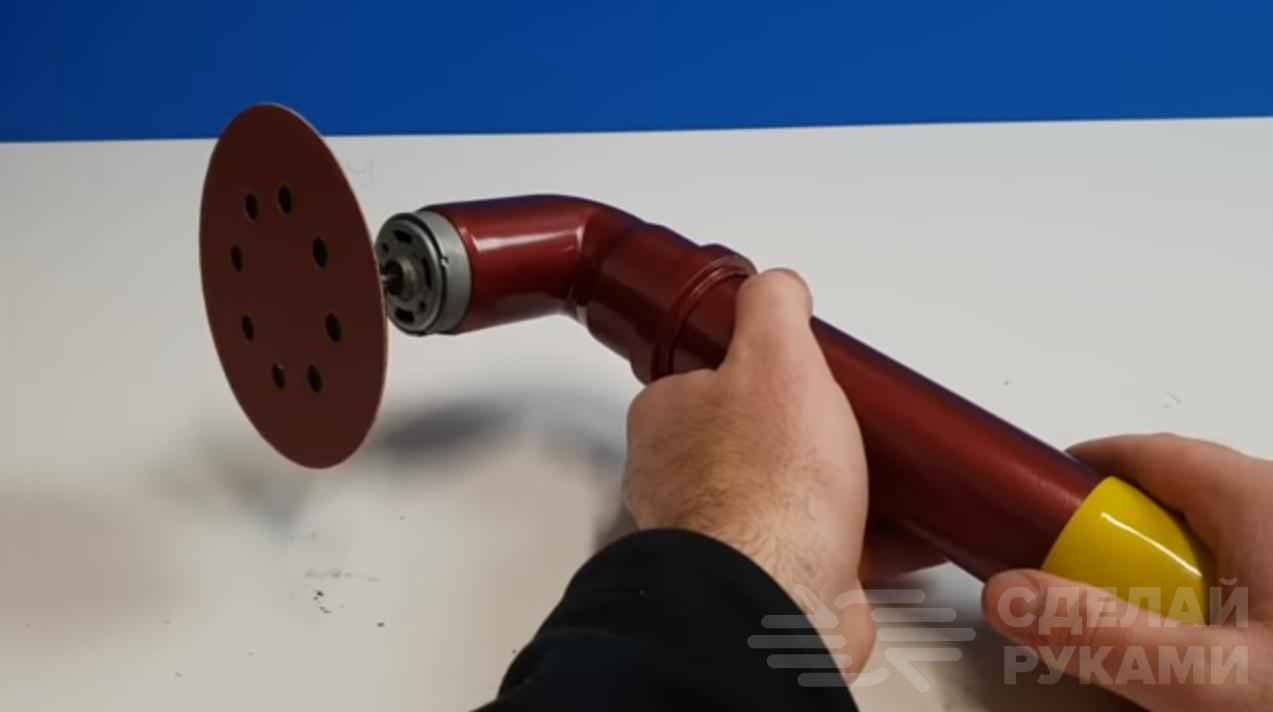

Шлифовальная машинка из пластиковой трубы и моторчика на 12 V
