Как сделать курвиметр из куска фанеры и болта

В данном обзоре автор показывает, как своими руками из куска фанеры и болта изготовить курвиметр. При помощи этого приспособления можно измерять длину различных криволинейных деталей.

Как сделать курвиметр из куска фанеры и болта

Помимо куска фанеры и болта, также потребуется врезная гайка по дереву и кусок металлической полосы. Для ручки автор использует кусок полипропиленовой трубы диаметром 20 мм.



Первым делом из куска фанеры необходимо будет вырезать кругляк. Для этого автор использует коронку по дереву.

Как сделать курвиметр из куска фанеры и болта Читайте также: Обжимной инструмент для концевых гильз своими руками

Как сделать курвиметр из куска фанеры и болта

Затем рассверливаем центральное отверстие в кругляке до нужного диаметра и забиваем молотком врезную гайку.

Как сделать курвиметр из куска фанеры и болта

Основные этапы работ

На следующем этапе, используя сверлильный станок (можно и обычную дрель взять) и рашпиль, мастер придает заготовке форму ролика.

Как сделать курвиметр из куска фанеры и болта

Как сделать курвиметр из куска фанеры и болта Читайте также: Ракетная печь из хвостовой части фугасной бомбы M117

Далее потребуется кусок металлической полосы. Из нее надо сделать скобу, в которой нужно просверлить три отверстия: одно — по центру и два — по бокам.

Как сделать курвиметр из куска фанеры и болта

Как сделать курвиметр из куска фанеры и болта

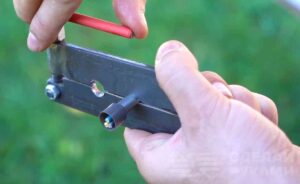

После этого автор приступает к сборке приспособления: для этого потребуется два болта (длинный и короткий) с гайками.

Как сделать курвиметр из куска фанеры и болта

Как сделать курвиметр из куска фанеры и болта Читайте также: Самодельная «мясорубка» для початков кукурузы

Для изготовления рукоятки мастер отрезает подходящий по длине кусок полипропиленовой трубы, надевает его на болт и фиксирует гайкой.

Как сделать курвиметр из куска фанеры и болта

Подробнее о том, как сделать курвиметр из куска фанеры и болта, смотрите в видеоролике на сайте.
