Как сделать мини тиски из быстрозажимной струбцины

Для работы с небольшими деревянными заготовками очень удобно использовать небольшие настольные тиски. В сегодняшней статье расскажем, как изготовить их своими руками.

Необходимые материалы:

  • быстрозажимная струбцина пистолетного типа;
  • МДФ или фанера.

Вместо фанеры или МДФ вы можете использовать любые другие пиломатериалы. Например, доску, ДСП или OSB.

Основные этапы работ

Первым делом снимаем со струбцины прижимные губки — в данном проекте они нам не потребуются. Потом отрезаем от струбцины лишнюю часть (смотрите фото ниже).

Как сделать мини тиски из быстрозажимной струбцины

Как сделать мини тиски из быстрозажимной струбцины

Приклеиваем быстрозажимную струбцину к опорной площадке. На направляющую штангу струбцины надеваем две заготовки из МДФ и приклеиваем их к основанию.

Как сделать мини тиски из быстрозажимной струбцины

Как сделать мини тиски из быстрозажимной струбцины

На конце штанги при помощи винта с гайкой необходимо будет прикрепить две небольшие заготовки, к которым в дальнейшем будет крепиться подвижная прижимная губка.

Как сделать мини тиски из быстрозажимной струбцины

На следующем этапе изготавливаем из МДФ две «ступенчатых» опоры. Приклеиваем к ним основание самодельных мини тисков.

Как сделать мини тиски из быстрозажимной струбцины

Как сделать мини тиски из быстрозажимной струбцины

На конце опор приклеиваем неподвижную прижимную губку.

Как сделать мини тиски из быстрозажимной струбцины

Подвижную губку тисков крепим к концу направляющей штанги. Усиливаем её с помощью двух косынок.

Как сделать мини тиски из быстрозажимной струбцины

Как сделать мини тиски из быстрозажимной струбцины

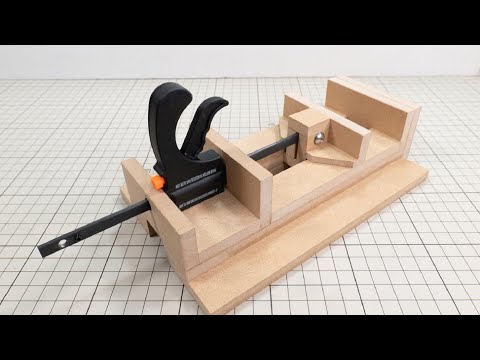

Мини тиски для домашней мастерской готовы. Они отлично подойдут для работы с небольшими деталями и заготовками из дерева. Сделать их очень просто и не нужно тратить много денег на покупку материалов.

Как сделать мини тиски из быстрозажимной струбцины

Видео по теме

Подробно о том, как изготовить мини тиски из быстрозажимной струбцины, рекомендуем посмотреть ниже — в авторском видеоролике. Идеей поделился автор YouTube канала «DIY для маленького пространства».
