Как сделать педальный привод для гребного винта лодки

В статье мы рассмотрим один из вариантов самодельного педального привода, который предназначен для гребного винта небольшой лодки.

Приспособление будет полезно рыбакам, которым важно, чтобы при управлении лодкой руки оставались свободными.

Идеей изготовления самодельной конструкции поделился с нами автор YouTube канала Mr Novruz. Берите на заметку.

Какие материалы потребуются:

  • редуктор болгарки (УШМ);
  • реечный домкрат;
  • педали от велосипеда;
  • листовой металл;
  • большая и маленькая звездочки;
  • профильная труба;
  • металлическая полоса.
Как сделать педальный привод для гребного винта лодки Читайте также: Как сделать привод на откатные ворота, используя мотор-редуктор стеклоочистителя

Обратите внимание: ножной педальный привод для гребного винта целесообразно устанавливать только на легких лодках.

Процесс изготовления педального привода

Первым делом потребуется найти сгоревшую болгарку с работающим редуктором.

Демонтируем редукторный блок, и устанавливаем на вал маленькую звездочку от велосипеда. Фиксируем ее гайкой.

Как сделать педальный привод для гребного винта лодки

Как сделать педальный привод для гребного винта лодки

Как сделать педальный привод для гребного винта лодки Читайте также: Как сделать простой гибочный станок из обрезков металлолома

Из металлической полосы изготавливаем два кронштейна.

Один конец кронштейнов крепится при помощи болтов к корпусу редуктора, второй — приваривается к профильной трубе.

Как сделать педальный привод для гребного винта лодки

Блок с педалями и большой звездочкой приваривается к этой же профтрубе на некотором расстоянии от редуктора УШМ. Натягиваем велосипедную цепь.

Как сделать педальный привод для гребного винта лодки

Как сделать педальный привод для гребного винта лодки Читайте также: 5 способов как согнуть круглую стальную трубу

На следующем этапе нам потребуется реечный домкрат.

После небольшой доработки можно использовать его в качестве одного из элементов конструкции.

Как сделать педальный привод для гребного винта лодки

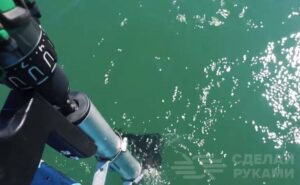

В завершении останется только изготовить сам гребной винт (лопасти автор сделал из листового металла), и можно приступать к финальной сборке. Обязательно надо все покрасить!

Как сделать педальный привод для гребного винта лодки

Как сделать педальный привод для гребного винта лодки Читайте также: Мини вибратор для бетона своими руками

Как сделать педальный привод для гребного винта лодки

Видео по теме

Подробно о том, как сделать своими руками педальный привод на гребной винт лодки, можно посмотреть на видео ниже. Спасибо за внимание.
