Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

В народе данный агрегат называют пескоструем. Коротко и ясно.

Пригодится он не только владельцам авто, но и тем, кто занимается реставрацией старых вещей. Причем с помощью пескоструя можно не только очистить металл от краски или ржавчины, но и матировать стекло. В общем, штука универсальная.

Конструкция самодельного пескоструйного аппарата включает:

  • компрессор с ресивером — для нагнетания воздуха внутрь камеры с песком;
  • ёмкость для песка (обычно используется газовый баллон);
  • пистолет для подачи песка и направления его на заготовку;
  • соединительные шланги.

Содержимое

Как сделать пескоструйный аппарат для очистки металла от краски и ржавчины

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров Читайте также: Гибочный станок: простая самодельная конструкция

Рассмотрим один из самых простых способов изготовления пескоструя, который идеально подойдет для домашнего использования.

Подготовка газового баллона

Выполняем стандартную процедуру, которую приходится проделывать со всеми газовыми баллонами, бывшими в употреблении: откручиваем вентиль, заполняем водой, ополаскиваем и сливаем. Затем мы снова заполняем баллон водой, если нужно его резать болгаркой.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

В данном случае разрезать баллон нет надобности, поэтому достаточно будет один раз ополоснуть водой и слить остатки конденсата.

Основные этапы работ

Срезаем опорный башмак и ручки в верхней части баллона. Потом в дне высверливаем по центру одно отверстие.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров Читайте также: Как надежно соединить электрические провода без паяльника

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

В верхней части баллона сбоку высверливаем еще одно отверстие и ввариваем сгон. К тому месту, где находился вентиль, привариваем горловину — кусок стальной трубы с резьбой на конце. Закручиваем крышкой.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

В отверстие, которое мы просверлили в дне баллона, также вставляем сгон и обвариваем. Зачищаем все сварные швы.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров Читайте также: Как обжать втулки на шланг с помощью самодельного приспособления

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

К нижней части газового баллона привариваем самодельную колесную ось (на два колеса) и упор, к концу которого приварена шайба для большей площади опоры. Колесики можно снять со старого компрессора.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Сборка пескоструйного аппарата

На верхний сгон накручиваем угловой отвод на 90 градусов.

Вкручиваем в него переходник (кусок трубы с резьбой на концах), на который накручиваем тройник — в него вкручиваем шаровой кран и устанавливаем штуцер.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров Читайте также: Как очистить ржавый металл при помощи сварки: способ, который работает на 100%

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

В нижний сгон вкручиваем тройник. Потом останется только подключить соединительные шланги и установить пистолет для подачи песка.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Видео

Подробно о том, как сделать пескоструйный аппарат, можно посмотреть в авторском видеоролике ниже. Своим опытом поделился автор YouTube канала mansoo lee.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров샌드블라스트 만들기 (Making Sandblast)

Мощный пескоструй без компрессора

В данном обзоре автор подробно рассказывает и показывает, как сделать своими руками мощный пескоструй, который работает без компрессора — от выхлопной трубы автомобиля.

Установка представляет собой две отдельные емкости: одна предназначена для песка, вторая используется в качестве ресивера. На ресивере находится отделитель влаги и масла.

Ресивер изготовлен из пропанового баллона объемом 50 литров. В нижней части баллона имеется кран. Он все время открыт, чтобы капал конденсат.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Шланг подключается к выхлопной трубе автомобиля. Идет на ресивер, от него — на самодельный влагомаслоотделитель.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Как изготовить влагомаслоотделитель своими руками

Потребуется кусок трубы из нержавеющей стали диаметром 70 мм. Длина самого отрезка — 50 см.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

В этой заготовке нужно будет просверлить два отверстия, а потом приварить трубки. С одного торца приварена заглушка, с другого — вварен сгон (можно взять сгон для отопления). На него накручивается заглушка.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Внутрь трубы из нержавейки нужно запрессовать три металлических сетки для посуды. Таким образом получится надежный барьер, который будет препятствовать попаданию гранул силикагеля в трубу.

Силикагель — отличный абсорбент, который будет впитывать в себя масло и влагу в процессе работы всей системы.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

После того, как засыпали в трубу необходимое количество силикагеля, сверху надо будет запрессовывать еще одну металлическую сеточку. Такого фильтра хватает примерно на 5-6 часов работы пескоструя.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Особенности работы устройства

После влагомаслоотделителя шланг идет на сам пескоструйный аппарат, который, как и ресивер, изготовлен из пропанового баллона объемом 50 литров.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Рекомендуем также прочитать: простой пескоструй, который работает от выхлопной трубы авто.

В нижней части баллона установлен кран, от которого отходит уже рукав с соплом. В целом, конструкция очень простая — изготовить ее не составит никаких проблем.

В качестве сопла пескоструя используется обычный керамический изолятор для электропроводки.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Работать с пескоструйным аппаратом нужно только на улице и обязательно надо использовать средства индивидуальной защиты.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Видео

Подробно о том, как сделать своими руками мощный пескоструй без компрессора, а также принцип его работы, можно посмотреть на видео.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеровМощный Пескоструй без компрессора существует!!!

Компактный пескоструй из огнетушителя

Расскажем, как сделать компактный пескоструйный аппарат из передвижного порошкового огнетушителя серии ОП-35.

Этот самодельный пескоструй пригодится в тех случаях, когда необходимо быстро и особо не напрягаясь очистить поверхность металла от ржавчины.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Процесс изготовления пескоструйного аппарата

В первую очередь необходимо будет сварить между собой две заранее подготовленные детали, которые потом нужно вварить в горловину корпуса огнетушителя.

Далее делаем разметку в верхней части баллона, а затем в намеченных местах привариваем штуцер и муфту на ½ дюйма.

Затем в муфте и штуцере необходимо просверлить отверстия диаметром на 12 мм, чтобы было сообщение с баллоном.

На следующем этапе снимаем колеса, срезаем металлическую подставку, а к центру нижней части корпуса огнетушителя привариваем муфту. Затем через эту приваренную муфту нужно будет высверлить отверстие в баллоне диаметром на 14 миллиметров.

Далее к штуцеру и двум муфтам прикручиваем заранее заготовленные фитинговые элементы.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Привариваем ножки к нижней части самодельной конструкции и продолжаем обвязку дальше.

Обратите внимание — для того, чтобы шланг от огнетушителя подошел к пескоструйному аппарату, необходимо приварить отрезок полудюймовые трубки с резьбой к концу шланга.

Видео

Весь процесс сборки самодельного пескоструя смотрите в видеоролике на нашем сайте.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеровКрутая самоделка/Пескоструй своими руками из огнетушителя от AVTO CLASS!

Мини пескоструй из пистолета для подкачки

Чтобы сделать мини пескоструй, нам потребуется обычный пистолет с гибким шлангом, который используется для подкачки автомобильных шин, а также другие комплектующие и детали, а именно:

  • латунная трубка от продувочного пистолета;
  • пустая пластиковая бутылка с крышкой;
  • компрессор.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Латунную рубку вкручиваем в пистолет вместо шланга, а сам шланг крепим на место манометра, который можно убрать в сторону (для этой самоделки измерительный прибор не понадобится).

Далее берем пластиковую бутылку с широким горлышком и сверлим в ней отверстия: одно в дне, другое в горлышке.

Последовательность выполнения работ

В нижней части бутылки нужно «посадить» на термоклей воздушный клапан и дополнительно зафиксировать его гайкой.

В латунной трубке при помощи круглого напильника надо сделать небольшое отверстие, через которое будет подаваться песок. Затем на трубку надеваем бутылку, а к воздушному клапану присоединяем шланг подачи воздуха.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Когда мини пескоструй полностью собран, можно испытать его в работе. Насыпаем в бутылку просеянный песок, подключаем пистолет к шлангу компрессора и можно очищать различные металлические поверхности от ржавчины и грязи.

Такой мини пескоструй идеально подойдет для домашнего использования, поскольку отличается компактными размерами и малым весом.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Видео

Процесс изготовления и сборки мини пескоструйного аппарата смотрите в видеоролике на сайте.

Пишите в комментариях, что вы думаете об этой самоделке? Пригодится ли это приспособление в хозяйстве или все-таки лучше использовать заводской пескоструй?

Как сделать пескоструйный аппарат: 7 идей от домашних мастеровЭто нужно иметь в каждом доме/Everyone should have this at home

Бюджетный пескоструй за 20 минут

В данном обзоре автор показывает вариант бюджетного пескоструя, который можно изготовить буквально за 20-30 минут. Правда, для этого потребуется компрессор.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Автор использует двухцилиндровый масляный компрессор, производительность которого составляет 370 л/мин.

Однако вообще для пескоструя рекомендуют использовать более мощные компрессоры, производительностью не менее 500 л/мин.

Остальные детали для бытового пескоструя можно без проблем сделать самостоятельно. Нужен будет тройник с трубками, а также шланги высокого давления и хомуты для их фиксации.

Рекомендуем также прочитать статью: простой пескоструй, который работает от выхлопной трубы авто.

Особенности конструкции пескоструя

Схема очень простая: от компрессора идет шланг, который подключен к входу тройника. Второй шланг подсоединяется к выходу. В него мастер вставляет сопло — кусок металлической трубки.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

К оставшемуся отверстию в тройнике подсоединяется трубка, которая идет от камеры с песком.

В качестве камеры используется обычная пластиковая бутылка. Однако желательно использовать для этого пивные бутылки, изготовленные из темного пластика, так как они толще.

В трубке, которая подсоединена к камере с песком, нужно сделать отверстие, а потом приварить гайку. В эту гайку вкручивается болт. С его помощью можно регулировать подачу песка.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Использовать данный пескоструйный аппарат можно не только для очистки металла, но также для обработки заготовок из твердых пород дерева. Получается эффект браширования.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Видео

Подробно о том, как изготовить бюджетный пескоструй за 20 минут своими руками, можно посмотреть на видео.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеровСделай сам и не трать деньги! DIY приспособление для Мастеров! Мечта почти каждого мужика !

Простой пескоструй, который работает от выхлопной трубы авто

Самый простейший пескоструй можно сделать в гаражных условиях буквально за 20 минут практически на коленке. И работать он будет от выхлопной трубы автомобиля.

Конечно, большие объемы данная конструкция не потянет, но она для этого и не создавалась.

Что-то по мелочевке почистить или на том же автомобиле (удалить ржавчину на днище и порогах) — с этой задачей пескоструй справится.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Ни в коем случае нельзя работать с таким пескоструем в закрытом помещении — в гараже или боксе, чтобы не травить себя угарным газом.

Чистить металл можно только на улице. При этом обязательно нужно использовать респиратор, очки и перчатки.

Рекомендуем прочитать — бюджетный вариант пескоструя: делаем своими руками.

Особенности конструкции пескоструя

В конструктивном плане пескоструйная установка довольно простая. К выхлопной трубу приварен сгон. Чтобы резьба не ржавела, на сгон накручивается муфта.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Когда нужно что-то почистить, муфта откручивается, а вместо нее устанавливается пескоструй.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Самоделка представляет собой муфту, к которой приварена заглушка. В самой заглушке просверлено отверстие и приварена трубка, на которой устанавливается манометр для измерения давления.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

На трубку надеваем шланг, и подсоединяем его к бутылке с песком. От нее уже отходит второй шланг. В качестве сопла используется кусок металлической трубки.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Видео

Как самодельный пескоструй работает от выхлопной трубы авто, смотрите на видео ниже.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеровПескоструй от выхлопной авто

Как самому сделать мощный пескоструйный аппарат

В этом обзоре автор делится идее и показывает, как своими руками сделать компактный, но достаточно мощный пескоструйный аппарат. Пригодится такая самоделка для очистки небольших заготовок из металла.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Для изготовления пескоструя автор использует подручные материалы. В качестве емкости для песка выступает бак от водяного насоса.

Изнутри бака (или как его еще называют — гидроаккумулятора) нужно будет вытащить камеру (мембрану), которая наполняется водой, а все соединения надо промазать герметиком, чтобы они не пропускали воздух.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

В качестве емкости для песка, помимо бака от водяного насоса, можно также использовать газовый баллон нужного объема или, например, расширительный бачок. Главное, чтобы сама емкость без проблем выдерживала давление в 10 атм.

Особенности конструкции пескоструя

Для того чтобы песок внутри баллона не намокал от конденсата, потребуется установить влагоотделитель.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Также для изготовления самодельного пескоструйного аппарата потребуется два армированных шланга (подойдут воздушные или газовые). Шланг, который потоньше, автор использует для подачи воздуха. Через толстый шланг будет поступать смесь воздуха с песком.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Для сборки всей системы потребуется два крана и определенное количество разных штуцеров, переходников и тройников, которые можно купить в сантехническом магазине.

Также автор использует керамическое сопло от аргонной сварки, которое устанавливается на конце толстого армированного шланга. Можно, конечно, и обычный металлический штуцер использовать, но его надолго не хватит.

Процесс изготовления пескоструйного аппарата

Первым делом автор собирает верхнюю часть системы, которая будет прикручиваться к баллону. Какие фитинги в данном случае используются, вы можете посмотреть на фото ниже.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Через латунный тройник будет засыпаться песок — для этого необходимо будет только открутить заглушку. Кстати, для пескоструйного аппарата нужно использовать только кварцевый песок.

После этого нужно будет собрать нижнюю часть системы: потребуются штуцера, соединительная муфта, газовый кран, переходник с большого на меньший диаметр.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Сборка пескоструйного аппарата

Бак от водяного насоса (гидроаккумулятор) приваривается или же крепится с помощью болтов к самодельной тележке, сваренной из кусков профильной трубы. А из круглой трубы нужно будет сделать два упора.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

В процессе сборки пескоструйного аппарата автор решил поменять сопло от аргонной сварки на изолятор свечи зажигания авто.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

После монтажа всей системы, засыпаем кварцевый песок в бак, после чего можно приступать к очистке металлических заготовок от ржавчины.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеров

Видео

Подробно о том, как своими руками сделать мощный пескоструйный аппарат, мы рекомендуем посмотреть в видеоролике на нашем сайте.

Как сделать пескоструйный аппарат: 7 идей от домашних мастеровНЕБОЛЬШОЙ, НО МОЩНЫЙ ПЕСКОСТРУЙ



Как сделать пескоструйный аппарат: 7 идей от домашних мастеров
Андрей Васильев
Задать вопрос
Добавить комментарий

Ваш адрес email не будет опубликован.

Как сделать самодельный электросамокат

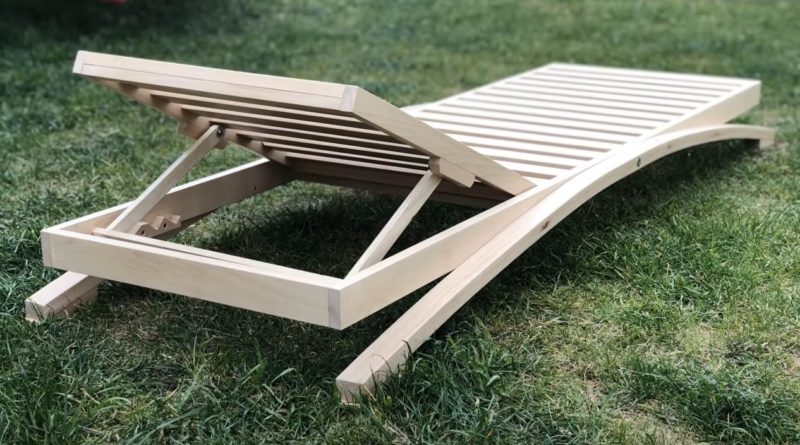

Как сделать шезлонг своими руками: 7 вариантов на любой вкус
