6 идей как сделать прокатный гибочный станок своими руками

Оказывается, самодельные станки для металлообработки могут быть ничуть не хуже, чем заводские модели. Расскажем, как своими руками изготовить прокатный гибочный станок для домашней мастерской.

Прокатный гибочный станок из строительного уголка и кругляка

Конструкция очень простая и понятная.

Единственный минус — для изготовления некоторых деталей потребуется токарный станок.

Впрочем, даже если вы еще не обзавелись этим «агрегатом», то всегда можно обратиться за помощью к токарю. Работа там не пыльная.

Необходимые материалы:

  1. стальной кругляк;
  2. листовой металл;
  3. строительный уголок;
  4. болты;
  5. стальной круглый прут.

Идеей изготовления и сборки самодельного гибочного станка поделился автор YouTube канала Metal Extreme.

Основные этапы работ

Первым делом подготавливаем три стальных болванки, из которых будем изготавливать прижимной и опорные ролики. Для этого нам и потребуется токарный станок.

6 идей как сделать прокатный гибочный станок своими руками

Сначала изготавливаем пару опорных роликов.

Обтачиваем обе заготовки на токарном станке до необходимого диаметра, после чего высверливаем по центру отверстия. Ближе к краю делаем канавки.

6 идей как сделать прокатный гибочный станок своими руками

6 идей как сделать прокатный гибочный станок своими руками

Далее обтачиваем прижимной ролик.

В нем также необходимо будет высверлить отверстие, но только со смещением от центра — он будет работать по принципу эксцентрика.

6 идей как сделать прокатный гибочный станок своими руками

Из листового металла вырезаем монтажную пластину. Обрезаем углы и высверливаем отверстия для крепления роликов.

6 идей как сделать прокатный гибочный станок своими руками

Опорные (нижние) ролики крепятся к монтажной пластине с помощью болтов.

6 идей как сделать прокатный гибочный станок своими руками

А вот для крепления прижимного ролика к пластине будет использоваться вал из стального кругляка.

Отрезаем заготовку требуемой длины, вставляем её в отверстие в ролике и обвариваем. Потом нужно будет вставить вал с роликом в отверстие в верхней части монтажной пластины.

6 идей как сделать прокатный гибочный станок своими руками

На вал надеваем ручку, изготовленную из стального кругляка и втулки.

К нижней части монтажной пластины надо приварить два отрезка строительного уголка, чтобы можно было зафиксировать приспособление в слесарных тисках. Зачищаем сварные швы и красим самоделку.

6 идей как сделать прокатный гибочный станок своими руками

Как видите, конструкция гибочного станка довольно простая. Можно гнуть полосу, стальные трубы или кругляки, а также уголки.

6 идей как сделать прокатный гибочный станок своими руками

Видео

Подробно о том, как сделать прокатный гибочный станок своими руками, рекомендую посмотреть ниже — в авторском видеоролике.

6 идей как сделать прокатный гибочный станок своими рукамиFabrique esta Herramienta Manual Útil Para El Taller.

Как сделать мини прокатный станок для листового металла

Иногда возникает необходимость сделать из листа тонкого металла заготовку цилиндрической формы. Руками аккуратно не получится это сделать, однако можно воспользоваться мини прокатным станком.

В данном обзоре автор покажет, как сделать такой станочек своими руками из доступных материалов.

Советуем также прочитать, как в условиях мастерской изготовить гибочный станок для работы с арматурой. Можно его собрать из ненужных обрезков металла.

Первым делом автор отрезает три металлических трубки одинаковой длины. К ним с торцов нужно приварить шайбы.

6 идей как сделать прокатный гибочный станок своими руками

6 идей как сделать прокатный гибочный станок своими руками

Далее отрезаем круглые прутки нужной длины, вставляем их в трубки, и обвариваем. Сварные швы сразу желательно зачистить болгаркой.

6 идей как сделать прокатный гибочный станок своими руками

Основные этапы работ

На следующем этапе из листа металла вырезаем две квадратных пластины. Сверлим в них по два отверстия, и делаем прорези. Обрабатываем напильником, чтобы не было заусенцев.

6 идей как сделать прокатный гибочный станок своими руками

6 идей как сделать прокатный гибочный станок своими руками

Далее устанавливаем прокаточные валы между боковыми частями корпуса (квадратными пластинами). Между собой пластины соединяются при помощи одной перемычки.

6 идей как сделать прокатный гибочный станок своими руками

По бокам привариваем гайки, как показано на фото ниже. В них вкручиваем болты, с помощью которых можно будет регулировать положение одного из валов.

6 идей как сделать прокатный гибочный станок своими руками

6 идей как сделать прокатный гибочный станок своими руками

В завершении останется только приварить ручку для вращения верхнего прижимного вала. Самоделка готова.

6 идей как сделать прокатный гибочный станок своими руками

Видео

Подробнее о том, как сделать мини прокатный станок для листового металла, можно увидеть в видеоролике на нашем сайте. Источник данного видео — YouTube канал Mr SunY.

6 идей как сделать прокатный гибочный станок своими рукамиEVERYBODY WANTS TO SEE THIS USEFUL INVENTIONS

Трехвалковый станок для прокатки листового металла

В данном обзоре автор показывает процесс изготовления самодельного трехвалкового станка для прокатки полос и листового металла.

Конструкция несложная, однако для изготовления некоторых деталей потребуется токарный станок.

Первым делом автор вырезает две пластины квадратной формы. После разметки с помощью коронки нужно просверлить отверстие по центру заготовки, а затем болгаркой вырезать паз.

6 идей как сделать прокатный гибочный станок своими руками

Далее автор снова делает разметку и высверливает в обеих пластинах по два отверстия.

Рекомендуем прочитать: как изготовить самодельный станок для гибки профильных труб.

Основные этапы работ

На токарном станке надо выточить два вала. Вставляем валы в отверстия в квадратных заготовках, предварительно надев на них подшипники.

6 идей как сделать прокатный гибочный станок своими руками

На валы автор надевает звездочки. На звездочки натягивает кусок цепи.

6 идей как сделать прокатный гибочный станок своими руками

На следующем этапе нужно изготовить еще четыре детали и просверлить в них отверстия.

6 идей как сделать прокатный гибочный станок своими руками

Далее нужно выточить на токарном станке третий вал такой же длины, как и два первых. Устанавливаем его, и приступаем к сборке станка.

6 идей как сделать прокатный гибочный станок своими руками

6 идей как сделать прокатный гибочный станок своими руками

Видео

Подробнее о том, как сделать своими руками трехвалковый станок для прокатки листового металла, смотрите в данном видеоролике.

6 идей как сделать прокатный гибочный станок своими рукамиMake A Sheet Metal Rolling Machine || DIY Sheet Metal Bender Machine

Самодельный гибочный станок для изготовления колец из металла

Необходимые материалы:

  • стальной кругляк;
  • корпусные подшипники (для крепления опорных роликов);
  • листовой металл;
  • звездочки;
  • велосипедная цепь;
  • стальной квадратный брусок;
  • обычные подшипники (для прижимного ролика).

Конструкция самодельного гибочного станка состоит из нескольких основных элементов: основания, опорных роликов, стойки и подвижной части с прижимным роликом.

Своим опытом изготовления кольцегиба для домашней мастерской поделился с нами автор YouTube канала Diamleon Diy Builds.

Изготовление прокатного гибочного станка

Первым делом надо будет сделать опорные ролики, на которые будет опираться заготовка.

Для этого отрезаем два куска стального кругляка и обтачиваем заготовки на токарном станке. На получившиеся валы надеваем корпусные подшипники, которые крепятся к основанию из листового металла.

6 идей как сделать прокатный гибочный станок своими руками

6 идей как сделать прокатный гибочный станок своими руками

6 идей как сделать прокатный гибочный станок своими руками

В основании дополнительно высверливаем два отверстия. Вставляем в них стойки из стального круглого прутка и обвариваем.

6 идей как сделать прокатный гибочный станок своими руками

На следующем этапе приступаем к изготовлению подвижной части с прижимным роликом.

Сначала отрезаем кусок стального квадратного бруска, размечаем его и высверливаем в нем отверстия.

6 идей как сделать прокатный гибочный станок своими руками

Привариваем к заготовке болт, на который надеваем обычные подшипники и фиксируем их гайками с двух сторон (как на фото ниже).

6 идей как сделать прокатный гибочный станок своими руками

6 идей как сделать прокатный гибочный станок своими руками

После этого подготавливаем ходовой винт, изготовленный из резьбовой шпильки, и соединяем его с ранее собранной деталью. Надеваем подвижный блок с прижимным роликом на стойки.

6 идей как сделать прокатный гибочный станок своими руками

6 идей как сделать прокатный гибочный станок своими руками

На валы опорных роликов надеваем звездочки, которые соединяем с помощью цепи.

Затем изготавливаем и устанавливаем ручку. К ходовому винту крепим вороток. Зачищаем сварные швы, красим станок и можно приступать к работе.

6 идей как сделать прокатный гибочный станок своими руками

6 идей как сделать прокатный гибочный станок своими руками

Видео

Подробно о том, как самостоятельно сделать гибочный станок, рекомендуем посмотреть в авторском видеоролике.

6 идей как сделать прокатный гибочный станок своими рукамиHow To Make A Powerful Metal Bender | Simple Homemade Roller Bender | DIY

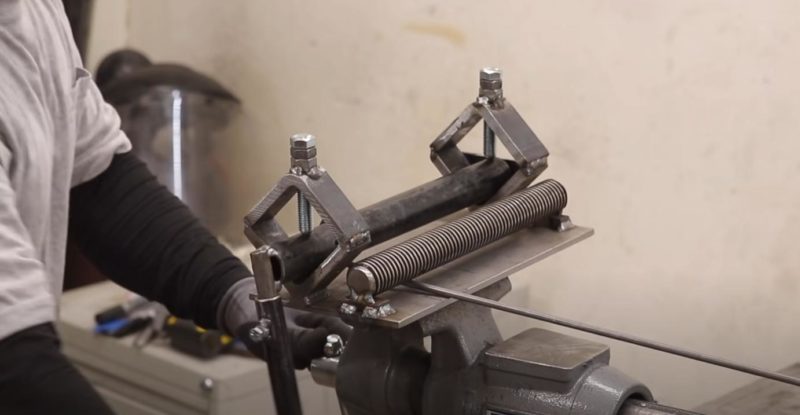

Прокатный гибочный станок из стальной круглой трубы

В данном обзоре мастер покажет, как сделать прокатный станок для листового металла.

Чем он может быть полезен в домашней мастерской?

При помощи этого станочка можно делать из листового металла детали круглой и цилиндрической формы.

6 идей как сделать прокатный гибочный станок своими руками

Почему стоит сделать этот станок

Во-первых, для его изготовления можно использовать обрезки металлолома, которые есть практически в любой мастерской.

Во-вторых, конструкция отличается компактными размерами и помещается на рабочем столе. После работы станок можно убрать под стол или на полку, чтобы он не мешал.

В-третьих, конструкция разборная (станок можно легко разобрать на отдельные элементы), что упрощает хранение.

Советуем также прочитать: как сделать своими руками универсальную вилку для гибки металла.

Приступаем к работе

Первым делом потребуется кусок круглой стальной трубы (желательно с толстыми стенками). Отрезаем заготовки длиной по 30 см.

Берем два отрезка трубы, и запрессовываем в них подшипники с двух сторон. Затем зачищаем поверхность болгаркой.

6 идей как сделать прокатный гибочный станок своими руками

Далее отрезаем два куска уголка. Делаем разметку и сверлим в них по два отверстия. В отверстия вставляем болты, фиксируем их гайками. На болты надеваем опорные вальцы.

6 идей как сделать прокатный гибочный станок своими руками

По центру двух уголков надо сделать две прорези под прижимной ролик. По краям уголков автор приваривает полосы металла.

6 идей как сделать прокатный гибочный станок своими руками

На концы прижимного ролика надеваем самодельные корпусные подшипники. Корпус для них можно сделать из отрезков круглой трубы.

Между собой металлические уголки свариваются при помощи двух квадратных прутков.

К корпусным подшипникам привариваем кусочки металла — должны получиться П-образные скобы, в которые вставляются шпильки.

6 идей как сделать прокатный гибочный станок своими руками

К шпилькам надо приварить ручки. Еще одну ручку привариваем к прижимному валу. Потом останется только все покрасить. Самоделка готова, и можно приступать к работе.

6 идей как сделать прокатный гибочный станок своими руками

Видео

Подробно о том, как сделать прокатный станок для листового металла, смотрите в видеоролике ниже. Эта статья подготовлена на основе видео с YouTube канала Mr Novruz.

6 идей как сделать прокатный гибочный станок своими рукамиNew !!! Manual Sheet Rolling Machine

Как сделать роликовый гибочный станок для прокатки металла

При работе с металлом нередко возникает необходимость в изготовлении гнутых деталей: например, дуг, полудуг или колец.

Изготовить такие детали без использования вспомогательных приспособлений очень сложно, а иногда и вовсе невозможно.

Поэтому если вам нужно изготовить кольца из металлической полосы или дуги из профиля (для теплицы или других металлоконструкций), советуем обратить внимание на роликовый гибочный станок. Он может быть как заводского исполнения, так и самодельными.

6 идей как сделать прокатный гибочный станок своими руками

Принцип работы устройства

Конструкция гибочного станка представляет собой раму, на которой закреплены опорные ролики, а также подвижную часть с прижимным роликом.

Заготовка помещается между опорными и прижимным роликами, прижимается, после чего прокатывается вперед-назад, пока не будет достигнута требуемая форма.

По типу привода гибочные роликовые станки бывают:

  1. механические;
  2. гидравлические;
  3. электрические.

В сегодняшней статье рассмотрим процесс изготовления самодельного гибочного станка роликового типа с механическим приводом.

Устройство отличается универсальностью в использовании: подходит для работы с профильными и круглыми трубами, металлической полосой, а также стальными прутками квадратного или круглого сечения.

Материалы для изготовления приспособления

  • профтруба;
  • различные метизы (болты, гайки, шайбы);
  • круглый пруток;
  • полоса металла;
  • подшипники.

6 идей как сделать прокатный гибочный станок своими руками

Как сделать гибочный станок: пошаговая инструкция

Первым делом необходимо изготовить станину (или нижнюю часть) нашего самодельного приспособления.

Отрезаем кусок квадратной профтрубы, и обрезаем его с двух краев под углом 45 град. Высверливаем два крепежных отверстия для крепления опорных роликов.

6 идей как сделать прокатный гибочный станок своими руками

Берем два болта, надеваем на них сначала шайбы, а потом — подшипники. Вставляем в отверстия в станине, и фиксируем гайкой.

6 идей как сделать прокатный гибочный станок своими руками

В верхней части станины высверливаем еще три отверстия: под две направляющие стойки и резьбовую шпильку (в данном случае используется длинный болт).

6 идей как сделать прокатный гибочный станок своими руками

6 идей как сделать прокатный гибочный станок своими руками

Прижимной блок также изготавливаем из профильной трубы, но края можно не обрезать, оставляем их прямыми. К профилю крепится прижимной ролик, изготовленный из стальной болванки.

6 идей как сделать прокатный гибочный станок своими руками

Изготавливаем и устанавливаем направляющие. Соединяем нижнюю и верхнюю части приспособления вместе.

6 идей как сделать прокатный гибочный станок своими руками

На последнем этапе останется только изготовить из стальной полосы ручку, которая затем крепится к прижимному ролику.

6 идей как сделать прокатный гибочный станок своими руками

6 идей как сделать прокатный гибочный станок своими руками

Чтобы можно было зажимать гибочный станок в слесарных тисках, к нижней части станины привариваем кусок уголка или, например, отрезок квадратного прутка.

Видео

6 идей как сделать прокатный гибочный станок своими рукамиMake A Metal Bender | Very Simple Homemade Roller Bender Without Welding | DIY
6 идей как сделать прокатный гибочный станок своими руками
