Как сделать линейку для измерения высоты пильного диска

Рассказываем, как изготовить линейку для измерения высоты вылета диска или фрезы над уровнем рабочего стола.

Линейка высоты для фрезерного станка и циркулярной пилы

Самодельное приспособление пригодится всем, кто работает на циркулярной пиле и фрезерном станке.

Как сделать линейку для измерения высоты пильного диска

Как сделать линейку для измерения высоты пильного диска Читайте также: Как сделать угловые шаблоны для работы со струбцинами

В первую очередь необходимо будет вырезать одну из основных деталей конструкции — опору линейки.

Как сделать линейку для измерения высоты пильного диска

К верхней части опоры прикручивается алюминиевая направляющая.

Как сделать линейку для измерения высоты пильного диска

По бокам автор усиливает место соединения двумя косынками из дерева.

Как сделать линейку для измерения высоты пильного диска Читайте также: Кондуктор для склейки деревянных заготовок под 90 градусов

Как сделать линейку для измерения высоты пильного диска

Как сделать линейку для измерения высоты пильного диска

Возможно, вас также заинтересует идея: как сделать ручной зажим из большого подшипника

Основные этапы работ

На следующем этапе необходимо вырезать рейку из дерева, которая бы свободно «ходила» внутри направляющей.

Как сделать линейку для измерения высоты пильного диска

Как сделать линейку для измерения высоты пильного диска Читайте также: Самодельный угловой зажим из фанеры и ремня

Далее автор вырезает кусок плексигласа, размечает на нем центральную линию. Потом прикручивает его к основной части конструкции.

Как сделать линейку для измерения высоты пильного диска

После этого останется только приклеить к деревянной рейке полосу от рулетки. Приклеиваем на двусторонний скотч.

Как сделать линейку для измерения высоты пильного диска

В торце рейки, которая будет упираться в пильный диск или фрезу, автор сверлит глухое отверстие, и вклеивает неодимовый магнит.

Как сделать линейку для измерения высоты пильного диска Читайте также: Как сделать шлифовальный блок своими руками: 6 интересных идей

Как сделать линейку для измерения высоты пильного диска

Читайте также: как сделать регулируемую распорку для столярных тисков.

Видео

Подробнее о том, как сделать линейку высоты для фрезерного станка и циркулярной пилы, смотрите на видео ниже. Идея самоделки принадлежит автору YouTube канала WoodWorking DIY.

Как сделать линейку для измерения высоты пильного дискаHeight / depth ruler for routers or table saws

Приспособление для измерения высоты пильного диска

Используя данное самодельное приспособление, можно выставлять необходимую высоту зубьев пильного диска на циркулярной пиле.

Эта самоделка примечательна тем, что позволяет сэкономить время. И сделать ее очень просто.

Как сделать линейку для измерения высоты пильного диска

Для изготовления этого приспособления потребуется кусок фанеры, деревянный брусок и кусок листового металла.

Нужно отметить, что приспособление универсальное — его можно использовать не только для выставления высоты пильного диска на циркулярной пиле, но и при использовании фрезера или ручной циркулярки.

Как сделать линейку для измерения высоты пильного диска

И первым делом необходимо склеить под углом 90 градусов две заготовки: кусок фанеры и деревянный брусок. Зажимаем заготовки струбцинами и оставляем до полного высыхания клея.

Как сделать линейку для измерения высоты пильного диска

Основные этапы работ

На следующем этапе к куску фанеры необходимо будет приклеить деревянную планку. Располагаем ее таким образом, чтобы угольник свободно перемещался.

Как сделать линейку для измерения высоты пильного диска

После этого автор отрезает небольшой кусок листового металла (оцинковки) и сгибает его немного дугой. В металлической заготовке и в деревянном корпусе нужно просверлить по два отверстия.

Как сделать линейку для измерения высоты пильного диска

Затем прикручиваем металлическую пластинку к деревянному корпусу на два самореза с прессшайбой. Самоделка готова. Вставляем в нее угольник, и можно приступать к работе.

Как сделать линейку для измерения высоты пильного диска

Видео

Подробно о том, как сделать приспособление для измерения высоты пильного диска с помощью угольника, рекомендуем посмотреть в видеоролике на сайте.

Как сделать линейку для измерения высоты пильного дискаКонтроль высоты пильного диска с помощью обычного угольника
Как сделать линейку для измерения высоты пильного диска
Андрей Васильев
Задать вопрос
Добавить комментарий

Ваш адрес email не будет опубликован.

Удобная регулируемая распорка для столярных тисков

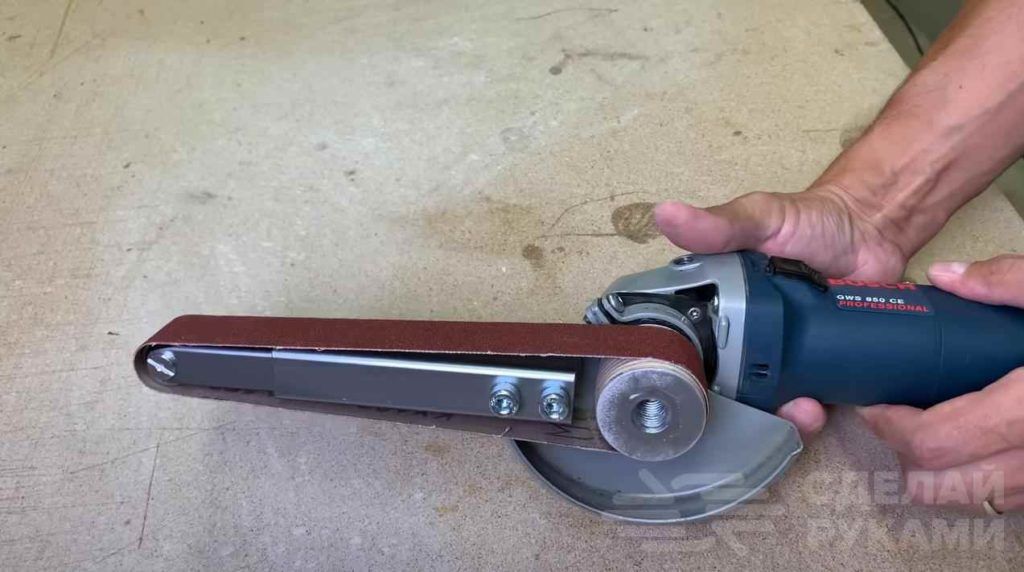

12 идей как сделать ручной гриндер своими руками
