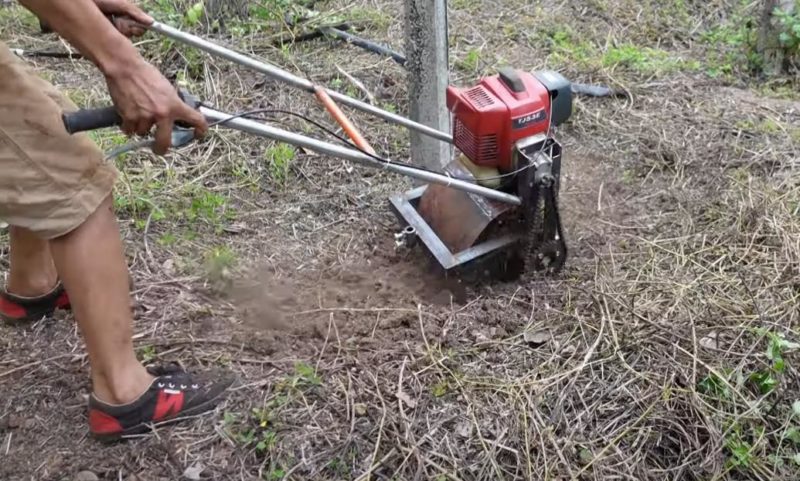

Мотокультиватор с двигателем от триммера

Мотокультиватор — незаменимый помощник при выполнении земляных работ на дачном участке (для рыхления и прополки почвы).

Чтобы не переплачивать огромные деньги за заводской агрегат, можно обойтись самодельным устройством. В сегодняшней статье расскажем, как изготовить мотокультиватор с двигателем от триммера.

Необходимые материалы:

  • бензиновый двигатель от триммера;
  • строительный уголок;
  • металлическая полоса;
  • листовой металл;
  • звездочки (большая и маленькая);
  • мотоциклетная цепь;
  • корпусные подшипники.

Своим личным опытом изготовления самодельного мотокультиватора поделился автор YouTube канала Creative DIY. Берите на заметку.

Основные этапы работ

Мотокультиватор с двигателем от триммера Читайте также: Инструмент для уборки опавших листьев на участке

Первым делом отсоединяем штангу триммера, поскольку для изготовления самодельного мотокультиватора она нам не потребуется.

На вал редуктора надеваем доработанную маленькую звездочку. Одновременно с этим подготавливаем большую звездочку и мотоциклетную цепь.

Мотокультиватор с двигателем от триммера

Далее из стального кругляка изготавливается рабочий вал, к концу которого крепится самодельный фланец для крепления большой звездочки.

Мотокультиватор с двигателем от триммера

Мотокультиватор с двигателем от триммера Читайте также: Как из профтрубы сделать приспособление для посадки семян

Сначала надеваем на вал корпусные подшипники, потом устанавливаем фланец и крепим звездочку.

Мотокультиватор с двигателем от триммера

Раму самодельного мотокультиватора будет делать из металлического строительного уголка. Отрезаем два уголка подходящей длины и крепим их к корпусу редуктора.

Мотокультиватор с двигателем от триммера

После этого к свободному концу рамы крепим корпусный подшипник с рабочим валом.

Мотокультиватор с двигателем от триммера Читайте также: Приспособление для натяжения и ремонта стальной проволоки

Мотокультиватор с двигателем от триммера

Второй корпусный подшипник с валом крепится ко второй части рамы, которая также крепится к корпусу редуктора.

Мотокультиватор с двигателем от триммера

Фрезы изготавливаем из металлического уголка, предварительно разрезав его на полосы требуемой длины. Крепим фрезы к рабочему валу. Дополнительно надо изготовить защитный кожух из листового металла.

Мотокультиватор с двигателем от триммера

Мотокультиватор с двигателем от триммера Читайте также: Как самому сделать ручной окучник для картофеля

Мотокультиватор с двигателем от триммера

Из стальной круглой трубы изготавливаем две ручки.

Мотокультиватор с двигателем от триммера

В завершении останется приварить третью часть рамы, к которой крепится задняя опора, сделанная из стального круглого прутка.

Мотокультиватор с двигателем от триммера

Видео по теме

Подробно о том, как изготовить самодельный мотокультиватор с двигателем от триммера, рекомендуем посмотреть в авторском видеоролике ниже.

Мотокультиватор с двигателем от триммераTôi tự làm cho mình một máy xới đất mini từ động cơ hai thì @Creative DIY
Мотокультиватор с двигателем от триммера
