5 идей как сделать вибратор для бетона своими руками

Использование глубинного вибратора позволяет максимально уплотнить бетонную смесь, повысив тем сам прочность отвердевшего бетона. Вот только покупать такие установки для малых объемов работ на даче или в частном доме — дорогое удовольствие. Расскажем, как изготовить вибратор для бетона своими руками.

5 идей как сделать вибратор для бетона своими руками

Вариантов самоделок может быть очень много — например, можно изготовить самодельную насадку под вибробулаву для уплотнения бетона или полноценный вибратор. Таким образом, получится бюджетный вариант глубинного вибратора, который вполне подойдет для домашних нужд.

Насадка на дрель под вибробулаву для уплотнения бетона

5 идей как сделать вибратор для бетона своими руками Читайте также: Топор из куска пильного диска и стальной трубы

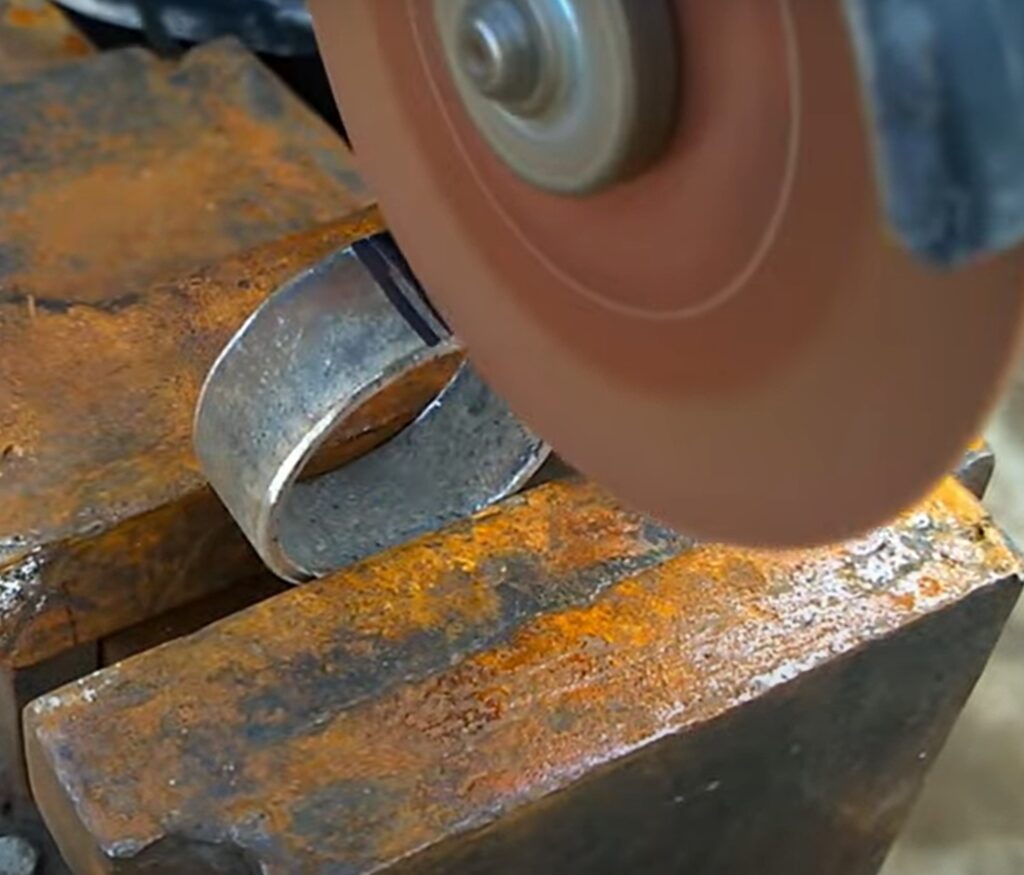

Сначала необходимо отрезать кольцо от стальной трубы подходящего диаметра. При помощи УШМ мастер вырезает небольшой кусок. Кольцо будет надеваться на корпус электрической дрели.

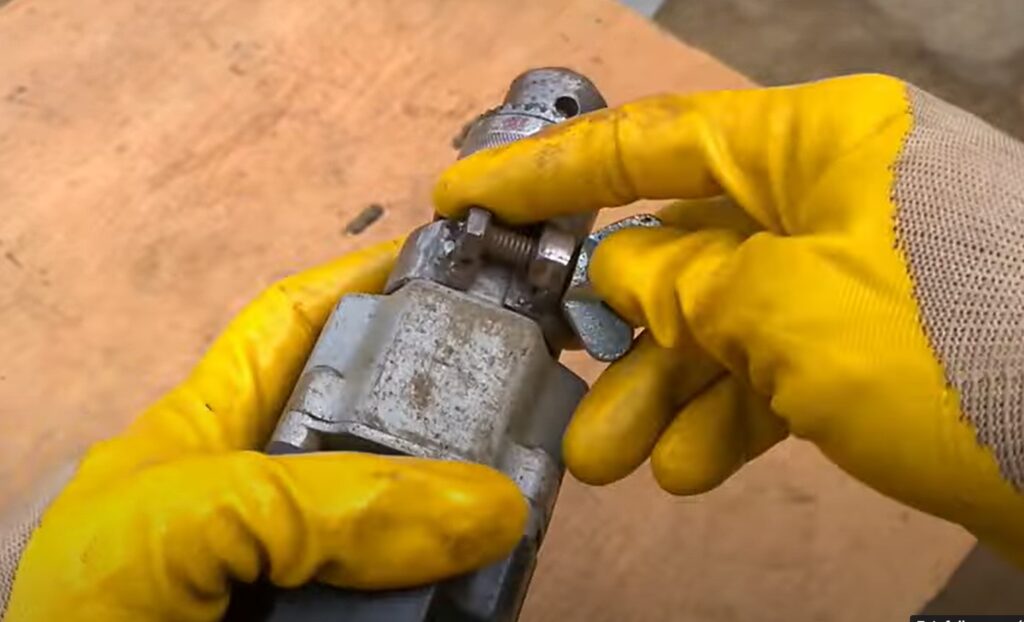

К этому кольцу по краям мастер приваривает болт с гайкой. Хомут затягивается барашковой гайкой.

5 идей как сделать вибратор для бетона своими руками

Основные этапы работ

Далее нужно будет вырезать две пластины, и придать им овальную форму. В каждой из пластин по краям сверлятся по два отверстия. Детали соединяются при помощи болтов с гайками, а потом надеваются на шланг с вибробуловой.

5 идей как сделать вибратор для бетона своими руками

5 идей как сделать вибратор для бетона своими руками Читайте также: Как сделать походный сборный мангал своими руками

Потом хомут, который надевается на «горловину» электродрели, нужно будет жестко соединить с пластинами на шланге при помощи двух полос металла.

5 идей как сделать вибратор для бетона своими руками

На последнем этапе останется только хорошо зачистить сварные швы болгаркой и покрасить саму насадку.

Видео

Подробно о том, как изготовить своими руками самодельную насадку на дрель под вибробулаву для уплотнения бетонной смеси, вы можете посмотреть в видеоролике на сайте.

5 идей как сделать вибратор для бетона своими рукамиWOW AMAZING DRILL MACHINE HACK DRILL CONVERT VIBRATOR

Глубинный погружной вибратор для бетона своими руками

Если вы собрались самостоятельно заливать фундамент дома или производить другие бетонные работы на участке, то сегодняшняя самоделка однозначно вам пригодится.

5 идей как сделать вибратор для бетона своими руками Читайте также: Как сделать приспособление для обрезки чеснока

В данном обзоре мы подробно расскажем, как изготовить своими руками глубинный вибратор погружного типа — используется для вибрирования бетонной смеси.

Для изготовления погружного глубинного вибратора потребуются следующие материалы:

  • круглая труба;
  • арматура;
  • квадратный пруток;
  • подшипники;
  • стальной трос;
  • круглый пруток;
  • электродрель.

Советуем также прочитать: как изготовить кондуктор для сверления отверстий под скрытый крепеж.

Конструктивные особенности погружного вибратора

Погружной глубинный вибратор представляет собой булаву (или по другому — вибронаконечник). Изготовлена данная деталь из отрезка круглой стальной трубы диаметром 44 мм и общей длиной 465 мм.

К концу металлической трубы приварена заглушка, которая подобрана по диаметру трубы.

Внутри булавы находится стальной круглый вал, вдоль которого приварен кусок квадратного прутка.

5 идей как сделать вибратор для бетона своими руками

Квадрат в данном случае нужен для того, чтобы сместить центр тяжести вала. На валу с двух сторон находятся подшипники.

Принцип работы вибратора довольно прост. При вращении вала генерируются вибрационные колебания, которые передаются на корпус.

Частота колебаний напрямую зависит от оборотов электродвигателя (в данном случае в роли привода используется электрическая дрель).

Основные этапы работ

Первым делом отрезаем кусок металлической круглой трубы с наружным диаметром 44 мм (длина заготовки — примерно 42 см).

С одной стороны трубы мастер приваривает заглушку, с другой — сгон с резьбой. Общая длина корпуса вибронаконечника будет составлять 465 мм.

Далее отрезаем подходящей длины кусок круглого прутка или арматуры диаметром 16 мм — это будет стержень булавы. Привариваем к этой арматурине кусок квадратного прутка (он должен быть чуть короче).

С обеих сторон вала надеваем по два подшипника с маркировкой 202 — с внутренним диаметром 15 мм. Чтобы надеть подшипники на вал, его нужно немного обточить по краям.

5 идей как сделать вибратор для бетона своими руками

К концу арматуры приваривается кусок кругляка, в котором просверлено отверстие под трос толщиной 5 мм. Конец троса фиксируется с помощью двух винтов.

Вставляем сердечник внутрь корпуса, надеваем втулку и поджимаем муфтой, которая накручивается на резьбу.

5 идей как сделать вибратор для бетона своими руками

Все соединения должны быть герметичными. Обязательно нужно смазать маслом все крутящиеся детали. Трос помещаем в шланг от гидравлики.

На последнем этапе останется только изготовить насадку-переходник на электродрель. Саму булаву нужно прогрунтовать и обязательно покрасить.

5 идей как сделать вибратор для бетона своими руками

Видео

Подробно о том, как изготовить глубинный вибратор для бетона, вы можете посмотреть на видео ниже. Своим опытом с нами поделился автор YouTube канала «видеоканал Тьмака».

5 идей как сделать вибратор для бетона своими рукамиВибратор глубинный , погружной для бетона Сделай сам, все очень просто !!!

Мини вибратор для бетона из шуруповерта

В данном обзоре автор покажет, как сделать своими руками полезное приспособление для дома и мастерской — мини вибратор для бетона. Его можно подключить к электродрели или шуруповерту.

Благодаря компактным размерам, такой вибратор пригодится в тех случаях, когда нужно провибрировать маленькие объемы бетона и на небольшую глубину.

Это актуально при изготовлении каких-нибудь небольших изделий из бетона: столешниц, раковин и т.д.

5 идей как сделать вибратор для бетона своими руками

Для изготовления самодельного мини вибратора потребуются следующие детали:

  • два длинных болта;
  • пара подшипников;
  • кусок трубы;
  • соединительная муфта;
  • стальной тросик;
  • шланг с фитингами.

Советуем также прочитать: как собрать своими руками настольный сверлильный станок на базе электродрели

Первым делом необходимо подобрать подшипники под диаметр трубы, в которую они будут запрессовываться. Потом под подшипники подбираем болты.

5 идей как сделать вибратор для бетона своими руками

Основные этапы работ

На следующем этапе отрезаем кусок круглой трубы подходящей длины. На конце трубы (с одной из сторон) мастер вырезает «лепестки».

5 идей как сделать вибратор для бетона своими руками

Концы треугольных «лепестков» соединяем вместе, и обвариваем — должен получиться конус.

5 идей как сделать вибратор для бетона своими руками

От одного из болтов отрезаем кусок без шляпки (его нужно будет приварить к другому болту, как на фото ниже).

5 идей как сделать вибратор для бетона своими руками

Вставляем эксцентриковый стержень внутрь трубы, надеваем второй подшипник и шайбу, которую надо приварить к трубе.

5 идей как сделать вибратор для бетона своими руками

После этого привариваем к торцу гильзы самодельного вибратора небольшой кусок резьбы.

5 идей как сделать вибратор для бетона своими руками

В выступающей из гильзы части болта нужно будет просверлить отверстие, в него продеваем стальной тросик.

5 идей как сделать вибратор для бетона своими руками

На резьбу накручиваем соединительную муфту, а в нее вкручиваем шланг, внутри которого находится тросик.

5 идей как сделать вибратор для бетона своими руками

Конец стального троса, который выходит из шланга, надо перемотать изолентой — он будет зажиматься в патроне дрели.

5 идей как сделать вибратор для бетона своими руками

Видео

Подробно о том, как изготовить мини вибратор для вибрирования бетона, можно посмотреть на видео ниже. Эта идея принадлежит автору YouTube канала MARFY MAKER.

5 идей как сделать вибратор для бетона своими рукамиMini Vibratore per cemento armato fai da te — DIY mini concrete vibrator

Вибратор для бетона из дрели и амортизатора авто

В данном обзоре автор поделится идеей, как собрать самодельный вибратор для бетона.

Для этого нам потребуется электродрель и автомобильный амортизатор. Самоделка очень простая, и изготовить ее сможет каждый.

Первым делом с помощью болгарки отрезаем крепление корпуса амортизатора, и извлекаем шток с поршнем.

5 идей как сделать вибратор для бетона своими руками

5 идей как сделать вибратор для бетона своими руками

5 идей как сделать вибратор для бетона своими руками

Далее необходимо будет отрезать два стальных прутка. Привариваем их к штоку.

5 идей как сделать вибратор для бетона своими руками

Советуем также прочитать: как залить бетонные сваи своими руками. В данном случае — для садовой беседки.

Вставляем шток в цилиндр, и собираем амортизатор. Срезанное ранее крепление привариваем обратно. Зачищаем сварные швы.

Изготовление вибратора

На следующем этапе мастер изготавливает самодельный двойной хомут. Как он выглядит, можно посмотреть на фото ниже.

5 идей как сделать вибратор для бетона своими руками

Одна часть хомута крепится на дрели, вторая — фиксирует амортизатор. Стягиваем все хорошо болтами.

5 идей как сделать вибратор для бетона своими руками

5 идей как сделать вибратор для бетона своими руками

Наш самодельный вибратор готов к использованию.

До глубинного вибратора ему, конечно, далеко. Но для домашнего пользования он вполне сгодится.

Читайте также: как своими руками сделать плитку из бетона (для садовой дорожки).

Видео

Подробно о том, как собрать самодельный вибратор для бетона из электродрели и автомобильного амортизатора, можно посмотреть на видео ниже. Идеей поделился автор YouTube канала ideas corner.

5 идей как сделать вибратор для бетона своими рукамиAMAZING Brilliant tool from car jock absorber

Как сделать глубинный вибратор для бетона из стальной трубы

При заливке фундамента, колонн и прочих ж/б конструкций необходимо всегда использовать вибратор.

Если сроки поджимают, а средств на покупку глубинного вибратора не хватает, то можно сделать его своими руками.

Для серьезной стройки такая самоделка, конечно, не сгодится, а вот для небольших строительных работ на даче или в частном доме — будет в самый раз.

Возможно, вас также заинтересует, как своими руками изготовить строительную тележку с опрокидывающимся корытом.

Принцип работы устройства довольно прост: при включении дрели внутри гильзы создаются колебания, вызванные смещением центра тяжести сердечника. Благодаря этому и получается вибрация.

Процесс изготовления вибратора

Для изготовления гильзы потребуется отрезок стальной трубы с резьбой и гайка к ней.

5 идей как сделать вибратор для бетона своими руками

На противоположном конце трубы с помощью болгарки автор делает пропилы. Получившиеся «лепестки» нужно загнуть, чтобы получился конус, и обварить с помощью сварки.

5 идей как сделать вибратор для бетона своими руками

Далее нам потребуется кусок стального кругляка. Обтачиваем его концы, чтобы можно было надеть подшипники.

5 идей как сделать вибратор для бетона своими руками

К отрезку кругляка автор приваривает кусок круглого прутка. В итоге получился сердечник, который и будет являться источником вибрации.

5 идей как сделать вибратор для бетона своими руками

Вставляем сердечник в стальную гильзу, надев на него подшипники.

5 идей как сделать вибратор для бетона своими руками

На конце сердечника надо просверлить два отверстия. В торцевое отверстие мы вставляем трос, а через боковое отверстие фиксируем его болтом.

5 идей как сделать вибратор для бетона своими руками

5 идей как сделать вибратор для бетона своими руками

Завершающий этап работ

Вставляем внутрь гильзы небольшую обойму, изготовленную из куска круглой трубы. Накручиваем гайку на гильзу. В нее вкручиваем штуцер, через отверстие в котором выходит трос.

5 идей как сделать вибратор для бетона своими руками

На последнем этапе останется только изготовить насадку-хомут на дрель.

В передней части насадки приварена муфта. В муфту закручен штуцер, через который будет проходить трос.

5 идей как сделать вибратор для бетона своими руками

Также надо будет сделать вал, в котором будет фиксироваться конец троса. Вал вставляется в патрон дрели. Красим все детали, и приступаем к сборке.

5 идей как сделать вибратор для бетона своими руками

5 идей как сделать вибратор для бетона своими руками
