Подъемные столы очень упрощают работу в мастерской или гараже, будь то слесарные, сварочные или столярные работы, или даже техническое обслуживание мототехники. В сегодняшней статье мы рассмотрим несколько вариантов конструкции подъемных столов, которые можно изготовить самостоятельно.
Ножничный подъемный стол своими руками
В данном обзоре рассмотрим процесс создания подъемного стола ножничного типа. Собирать конструкцию будем своими руками.
Для изготовления стола автор использовал обрезки металла и пиломатериалов, что позволило ему в разы уменьшить себестоимость конструкции.
Читайте также: Как сделать ролики для гриндера: 6 разных способовПри этом, если все сделать по уму, то надежность самодельного складного стола будет ничуть не хуже, чем у заводских моделей.
Возможно, вас заинтересует еще одна полезная самоделка для гаража — как сделать прокатный станок для листового металла.
Начинаем, как всегда, с определения размеров стола и подготовки всех необходимых деталей.
Основные этапы работ
Первым делом автор отрезает четыре куска профиля, и сваривает их вместе. Получилась прямоугольная рама.
Читайте также: 27 идей как сделать трубогиб своими рукамиВнутренние углы рамы надо будет усилить косынками.
После этого необходимо сварить еще одну прямоугольную раму из профиля. Дополнительно автор приваривает внутри два куска профтрубы, как показано на фото ниже.
Читайте также: 9 самодельных приспособлений для резки и рубки металлаНа следующем этапе мастер отрезает четыре куска профиля, и сверлит по центру каждой заготовки по одному отверстию. Будем собирать из них «ножницы» для подъемного механизма.
С одной из сторон к каждой заготовке автор приваривает крепления из кусков металла для установки подшипников.
Привариваем «ножницы» к основанию и верхней платформе стола. Устанавливаем подъемный механизм.
Для регулировки высоты стола можно использовать дрель. К нижней части основания прикручиваем колесики.
На последнем этапе останется только покрасить каркас и сделать столешницу (ее можно склеить из досок) и прикрепить ее к верхней платформе.
Видео
Подробно о том, как сделать ножничный подъемный стол своими руками, смотрите в видеоролике ниже. Идея принадлежит автору YouTube канала Fawa Bros.
Как изготовить подъемный стол из металла
В данном обзоре автор показывает процесс изготовления подъемного стола ножничного типа. Отличный вариант для домашней мастерской.
На первом этапе изготовления подъемного стола необходимо будет нарезать заготовки нужного размера.
Сначала автор приступает к изготовлению нижней части стола (размеры — 1500*750 мм). Для этого потребуются заготовки из профильной трубы 60х40 мм толщиной 2 мм.
К длинным сторонам нижней части стола надо приварить уголок 30*4 мм.
Причем варить сплошной шов не обязательно — можно сделать прихватки в нескольких местах по всей длине (на одинаковом расстоянии друг от друга).
Основные этапы работ
На следующем этапе автор отрезает заготовки из профтрубы 50*25 мм с толщиной стенки 2 мм. В них нужно просверлить отверстия под болт диаметром 12 мм.
Также крепежные отверстия необходимо будет просверлить в нижней части стола.
По краям заготовок из профильной трубы 50*25 мм мастер приваривает ролики для откатных ворот.
Далее автор приступает к изготовлению верхней части стола (размеры — 1420*670 мм). Для этого используются отрезки строительного уголка.
К верхней рамке автор приваривает куски профильной трубы с отверстиями под болт.
Также автор приваривает к верхней части стола усилитель (из профильной трубы 25*40 мм с толщиной стенки 2 мм).
После этого автор отрезает стальной прут диаметром 14 мм и вставляет его в трубу диаметром 15 мм. Концы привариваем к роликам для откатных ворот и усиливаем отрезками трубы.
К верхней части стола также необходимо приварить уголок с отверстием под шпильку и отрезки профтрубы 20*40 мм для усиления.
Видео
На последнем этапе автор приступает к сборке. Подробный процесс изготовления подъемного стола смотрите на видео.

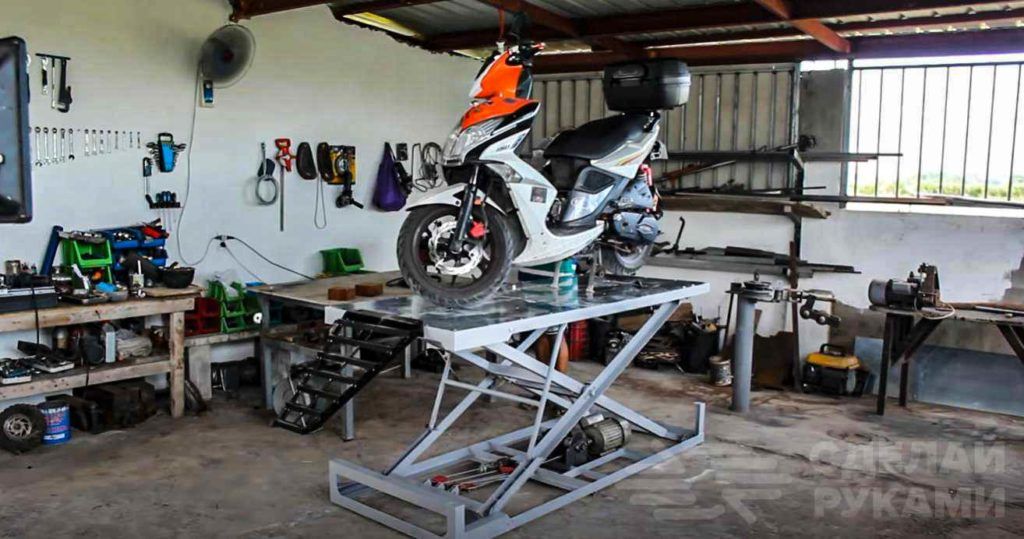

Ножничный стол-подъемник для мотоциклов и скутеров
Для удобства технического обслуживания авто— и мототехники используются подъемные столы.
Обычно такие подъемники оснащаются гидравлическим приводом, и применяются в основном в автомастерских.
Но и для частного гаража можно изготовить небольшой ножничный стол-подъемник. В качестве привода можно использовать электролебедку.
Такая конструкция отлично подойдет для техобслуживания мотоциклов и скутеров.
Рекомендуем прочитать: как изготовить складную мини эстакаду для легкового авто.
Конечно, мини подъемник для обслуживания мототехники можно купить заводского исполнения. Но вот их стоимость не каждому по карману. Поэтому, если надо сэкономить, дешевле будет купить необходимые материалы, и сделать эту конструкцию своими руками.
Автор YouTube канала Sek Austria поделится своим опытом, как сделать ножничный стол-подъемник для мотоциклов и скутеров.
Изготовление подъемного стола
Первым делом мастер сваривает из металлического уголка основание и ножничный механизм. Соединяем их вместе, как показано на фото ниже.
Далее сваривается рама верхней платформы (стола). Ее нужно будем прикрепить к верхней части «ножниц».
Для крепления ножничного механизма к основанию и столу подъемника автор использует корпусные подшипники.
На следующем этапе мастер приступает к установке электролебедки, которая будет поднимать и опускать платформу.
Из стального круглого прутка изготавливается Н-образный упор, который нужен для дополнительной фиксации стола в поднятом положении. Его ножки упираются в «ступеньки», приваренные к наружным стойкам ножничного механизма.
К верхней платформе автор приваривает «обрешетку» из металлической полосы.
В завершении останется только прикрутить к столу лист металла толщиной 1,5 мм.
Видео
Пошаговый процесс изготовления ножничного стола-подъемника можно посмотреть на видео.
Гидравлический подъемный стол
В данном обзоре мастер поделится идеей, как сделать гидравлический подъемный стол для домашней мастерской.
Первым делом отрезаем заготовки из профильной трубы, и свариваем из них основание стола.
Далее отрезаем четыре металлических пластины.
Сверлим в них отверстия, после чего привариваем по краям основания стола.
В просверленные отверстия вкручиваем колесики.
Советуем также прочитать: как сделать приспособление для работы с листовым металлом.
Основные этапы работ
На следующем этапе автор изготавливает стойки из профильной трубы. Сверлим в них отверстия.
Затем привариваем к ним пластины с отверстиями.
Две стойки привариваем к основанию стола.
Две другие стойки устанавливаем напротив, но не привариваем. Изготавливаем еще две детали, которые будут крепиться к стойкам.
Ну и, собственно, потом приступаем к сборке.
После этого автор устанавливает гидравлический домкрат, который будет поднимать верхние стойки со столешницей.
Из профильной трубы свариваем каркас столешницы. Привариваем к нему лист металла.
В завершении останется только приварить столешницу к двум подвижным стойкам. Для большей жесткости привариваем укосины.
Разбираем стол и красим все элементы конструкции. После этого собираем все обратно.
Читайте также: мобильная стойка-органайзер для хранения инструментов и метизов.
Видео
Данный обзор подготовлен на основе видеоролика с YouTube канала Workshop From Scratch. Видео автора смотрите ниже.
Подъемный столик из профтрубы и домкрата
В данном обзоре автор YouTube канала Wood Project покажет, как своими руками сделать подъемный столик из профтрубы и домкрата. Очень полезная самоделка для мастерской и гаража.
Первым делом из профильной трубы 40х20 мм автор сваривает две прямоугольных рамки. В боковинах рамок сверлим отверстия и соединяем их при помощи 2-х шпилек диаметром 20 мм.
С наружной стороны внешней рамки шпилька приварена, а с внутренней стороны второй рамки на нее накручена гайка.
Советуем вам также прочитать статью-обзор: простой самодельный кондуктор для изготовления шкантов из дерева.
Далее из профтрубы 50х50 мм автор сварил еще две рамки размером 500х930 мм. Одна из них выступает основанием конструкции. К ней крепим складной механизм.
Привариваем к основанию 2 направляющих из металлического уголка, вдоль которых будут перемещаться ролики из подшипников.
Сборка подъемного столика
На следующем этапе автор крепит вторую рамку из профтрубы 50х50 мм к верхней части складного механизма.
В роли подъемника выступает механический винтовой домкрат. Его нужно будет закрепить на основании конструкции.
Снизу основания крепятся колесики — чтобы конструкция была мобильной.
Колесики крепятся только с одной стороны конструкции (потребуется два колеса), с другой — автор приварил ножки из профтрубы.
Столешница — из ламинированной фанеры. Крепится к верхней рамке конструкции при помощи конфирматов.
Видео
Пошаговый процесс изготовления подъемного столика можно посмотреть в видеоролике ниже.
Стол для гаража с подъемным механизмом на основе домкрата
В данном обзоре автор показывает, как сделать стол для мастерской с подъемным механизмом. «Сердцем» всей конструкции является гидравлический домкрат бутылочного типа.
Первым делом отрезаем восемь отрезков уголка 40*40 мм и свариваем их таким образом, чтобы получились четыре заготовки квадратного профиля.
Сверлим по центру каждой заготовки отверстие и соединяем их между собой попарно с помощью болтов и гаек. Это будут складные ножки стола.
Рекомендуем также прочитать статью-обзор на тему: как сделать вертикальный подъёмник для тяжелых грузов.
Далее отрезаем четыре куска полосы шириной 40 мм. В них нужно просверлить по одному отверстию. Привариваем эти «уши» к концам крайних профильных труб.
Основные этапы работ
На следующем этапе с помощью круглой трубы соединяем между собой две профтрубы. К ним же нужно будет приварить отрезки круглого прутка с установленными на них подшипниками.
Затем нужно будет аналогичным образом соединить при помощи круглой трубы две других параллельных друг другу профильных трубы.
Из отрезков строительного уголка 50*50 мм свариваем основание. Укладываем на него раздвижные ножки стола.
Привариваем к профильным трубам дополнительные «уши» с отверстиями, в которые вставляется круглая труба.
Затем устанавливаем гидравлический домкрат таким образом, чтобы его шток упирался в эту трубу. На шток автор сделал насадку-удлинитель. К ней привариваем укосины.
На последнем этапе останется только сделать две ножных педали для подъема и опускания стола, а также приварить столешницу из листового металла.
Видео
Подробно о том, как сделать такой стол для гаража, можно посмотреть на видео ниже. Идея от автора YouTube канала reparo mi moto.
