Переносная циркулярная пила с приводом из электродрели

Обычно циркулярные пилы представляют собой стационарные конструкции — устанавливаются они в мастерской или гараже. А что, если нужно распилить заготовки на даче?

В данном случае можно воспользоваться переносной циркулярной пилой. Изготовить ее можно своими руками. В качестве привода используется электрическая дрель.

Идея изготовления самодельной переносной циркулярной пилы принадлежит автору YouTube канала Fawa Bros.

Возможно, вас также заинтересует еще одна статья: как сделать сверлильную стойку с направляющей для работы с шуруповертом

Основные этапы работ

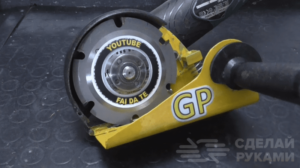

Переносная циркулярная пила с приводом из электродрели Читайте также: Как переделать болгарку в ручную циркулярную пилу

Сначала отрезаем по размеру металлические уголки, и свариваем из них прямоугольный каркас. Делаем разметку, и сверлим в уголках отверстия.

Переносная циркулярная пила с приводом из электродрели

Отрезаем лист фанеры, и прикручиваем его к одной из сторон металлического каркаса. К прикрученному листу фанеры с помощью шарнирного соединения будет крепиться деревянный брусок с валом.

Переносная циркулярная пила с приводом из электродрели

С одной стороны вала будет находиться привод (электродрель), а с другой — пильный диск по дереву.

Переносная циркулярная пила с приводом из электродрели Читайте также: Как сделать фрезерный стол: 5 идей для домашней мастерской

Переносная циркулярная пила с приводом из электродрели

После этого прикручиваем вторую стенку из фанеры, и вырезаем в ней паз. В деревянном бруске сверлим отверстие. В паз вставляем болт, и вкручиваем его в торец бруска. Поднимая или опуская брусок, можно регулировать высоту вылета пильного диска.

Переносная циркулярная пила с приводом из электродрели

Далее прикручиваем оставшиеся две стенки, и устанавливаем дно. К основанию корпуса прикручиваем ножки.

Переносная циркулярная пила с приводом из электродрели

Переносная циркулярная пила с приводом из электродрели Читайте также: Как сделать ленточно-шлифовальный станок: 6 вариантов конструкции

Внутри корпуса мастер установил перегородку из фанеры, чтобы получился отдельный отсек для хранения.

Переносная циркулярная пила с приводом из электродрели

На последнем этапе останется только изготовить рабочий стол. Свариваем из уголков каркас, и прикручиваем к нему лист фанеры.

С помощью петель крепим столешницу к корпусу. Прорезаем в ней паз для пильного диска, и два дополнительных паза для установки параллельного упора.

Переносная циркулярная пила с приводом из электродрели

Переносная циркулярная пила с приводом из электродрели Читайте также: Самодельный рейсмус-фуганок из ручного фрезера

Переносная циркулярная пила с приводом из электродрели

Устанавливаем необходимую фурнитуру (защелки, ручку) и разъем для подключения блока питания.

Подробно о том, как сделать переносную циркулярную пилу с приводом из электродрели, можно посмотреть в авторском видеоролике.

Переносная циркулярная пила с приводом из электродрели
