Приспособление для вырезания кругов из деревянного щита

Вырезать окружность из дерева можно разными способами. Одни мастера используют для этого ручной электролобзик, другие — делают это на ленточной пиле.

В сегодняшней статье поделимся еще одним из возможных способов. Расскажем, как вырезать окружность на циркулярной пиле.

Для этого нам потребуется изготовить простое приспособление. Условно назовем его опорной площадкой.

Приспособление представляет собой корпус, внутри которого перемещается «ползун». Это кусок доски с подшипником, на который надевается деревянный диск. К нему крепится на двусторонний скотч заготовка.

Основные этапы работ

Приспособление для вырезания кругов из деревянного щита Читайте также: Как сделать измельчитель веток: 9 вариантов самодельной дробилки

Первым делом отпиливаем два деревянных бруска одинаковой длины и высверливаем по центру заготовок отверстия.

Приспособление для вырезания кругов из деревянного щита

В качестве основания можно использовать фанеру или МДФ. Прикручиваем к нему деревянные бруски таким образом, чтобы отверстия были сбоку.

Приспособление для вырезания кругов из деревянного щита

Приспособление для вырезания кругов из деревянного щита

Приспособление для вырезания кругов из деревянного щита Читайте также: Как сделать мини сейф с секретным запорным механизмом

После этого отпиливаем два куска доски и крепим их к основанию, как показано на фото ниже. Причем расстояние между заготовками должно соответствовать ширине «ползуна», который будет перемещаться между ними.

Приспособление для вырезания кругов из деревянного щита

На следующем этапе изготавливаем подвижную платформу и устанавливаем ее внутри корпуса самоделки. Перемещение «ползуна» вперед-назад обеспечивается за счет резьбовой шпильки.

Приспособление для вырезания кругов из деревянного щита

Приспособление для вырезания кругов из деревянного щита

Приспособление для вырезания кругов из деревянного щита Читайте также: Как сделать прогулочную лодку из пенопласта

Дополнительно к доскам необходимо будет прикрепить деревянные планки. Они нужны, чтобы «ползун» не задирался вверх.

Приспособление для вырезания кругов из деревянного щита

К подвижной платформе крепим подшипник, на который надеваем деревянный диск. Приклеиваем к нему двусторонний скотч и крепим заготовку.

Приспособление для вырезания кругов из деревянного щита

Приспособление для вырезания кругов из деревянного щита

Приспособление для вырезания кругов из деревянного щита Читайте также: Как вырезать круг из фанеры или ДСП с помощью шуруповерта

Приспособление для вырезания кругов из деревянного щита

К нижней части основания прикручиваем деревянную рейку, которая будет вставляться в паз на рабочем столе циркулярной пилы.

Устанавливаем приспособление и выставляем его на нужном расстоянии от пильного диска. После этого останется только обрезать все лишнее, чтобы получился круг.

Приспособление для вырезания кругов из деревянного щита

Видео по теме

Подробно о том, как изготовить приспособление для вырезания окружностей из дерева, можно увидеть в авторском видеоролике ниже. Идея принадлежит автору YouTube канала FACIL LH.

Приспособление для вырезания кругов из деревянного щитаNo entiendo por qué esto no ha sido patentado? ¡Definitivamente no has visto este dispositivo!
Приспособление для вырезания кругов из деревянного щита
Андрей Васильев
Задать вопрос
Добавить комментарий

Ваш адрес email не будет опубликован.

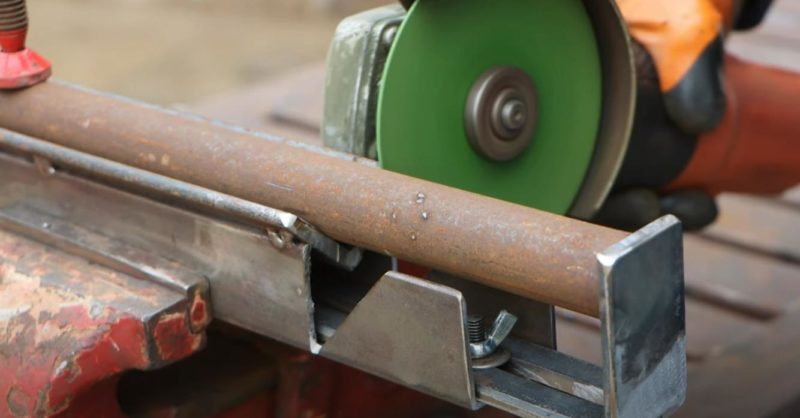

Альтернативный способ соединения профильных труб
